Name: Siemens 3VA5180-6EC31-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 690 V/AC (š
Brand: Siemens
SKU: 1728784
Availability: BackOrder

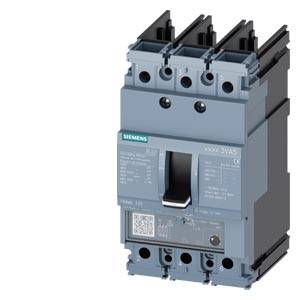

Třípolový výkonový spínač Siemens pro elektrickou ochrannou spínací techniku, s přepínačem a technickými specifikacemi na přední straně.

Siemens 3VA5180-6EC31-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 690 V/AC (š -1

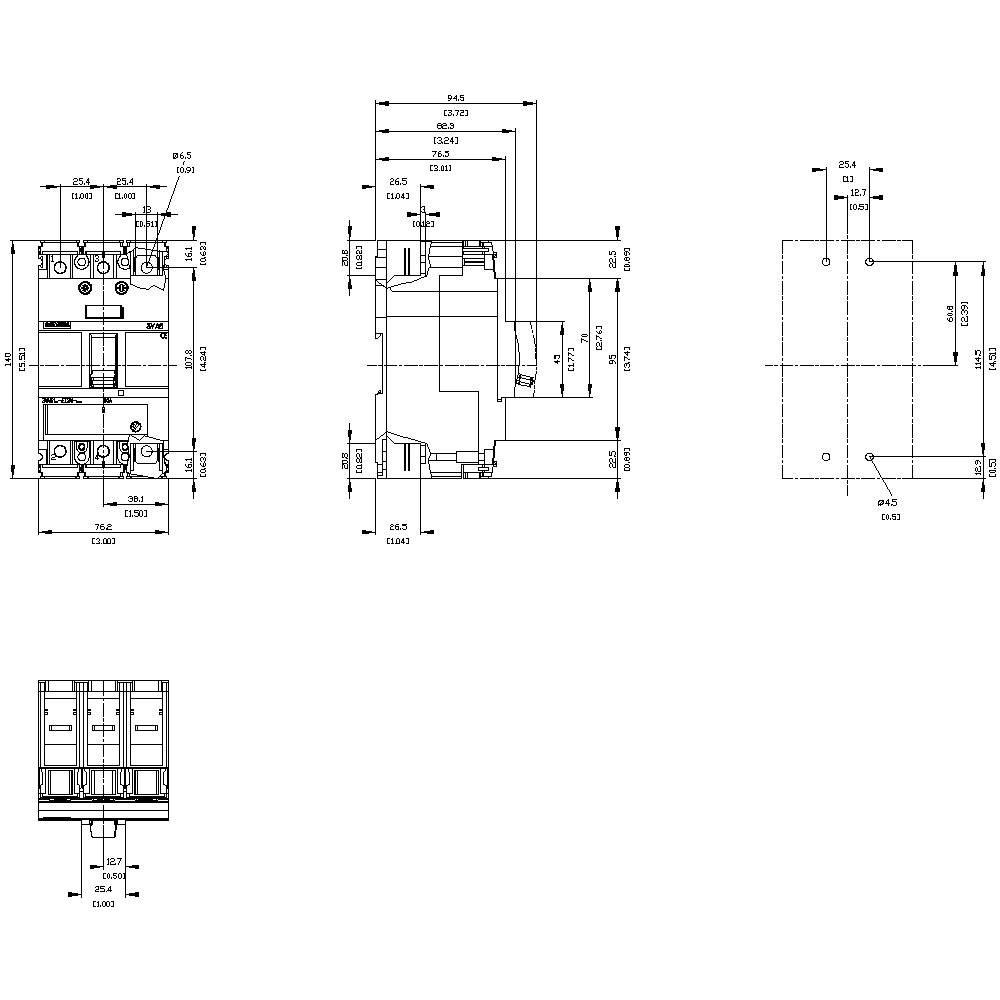

Technický výkres elektrického spínače s předním, bočním a horním pohledem. Jsou uvedeny přesné rozměry a otvory.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

80 A

Druh obalu

Piece

Typ

3VA5180-6EC31-0AA0

Rozsah nastavení proudu (min.)

80 A

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 974,38 Kč / kus)

8 974,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Spínač 3 VA5 UL frame 125 spínací výkon třída H 65 kA @ 480V 3-...

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA5180-6EC31-0AA0

Rozsah nastavení proudu (min.): 80 A

Rozsah nastavení proudu (max.): 80 A

Rozsah nastavení (proud): 80 - 80 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: H

Provedení nadproudové spouště: TM230

: IP40

Hloubka: 76.5 mm

Šířka: 76.2 mm

V: 140 mm

Rozm.: (š x v x h) 76.2 x 140 x 76.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 80 A

: 3

: 0

: 19.3 W

: IP40

: Other

: NE

: Other

: Rocker lever

: 70 kA

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: bezvýznamný
