Name: Siemens 3VA5180-4ED11-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 80 A Spínací napětí (max.): 415 V/AC (š
Brand: Siemens
SKU: 1728776
Availability: BackOrder

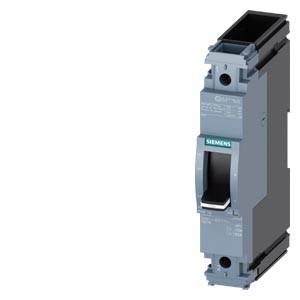

Černý výkonový spínač Siemens, umístěný vertikálně, s pákou uprostřed pro ovládání elektrických proudů.

Schéma spínacích symbolů: Relé 'Q', spínací kontakt, cívka s označením '1', '2'. Diagram zobrazuje zapojení pro elektrické řízení.

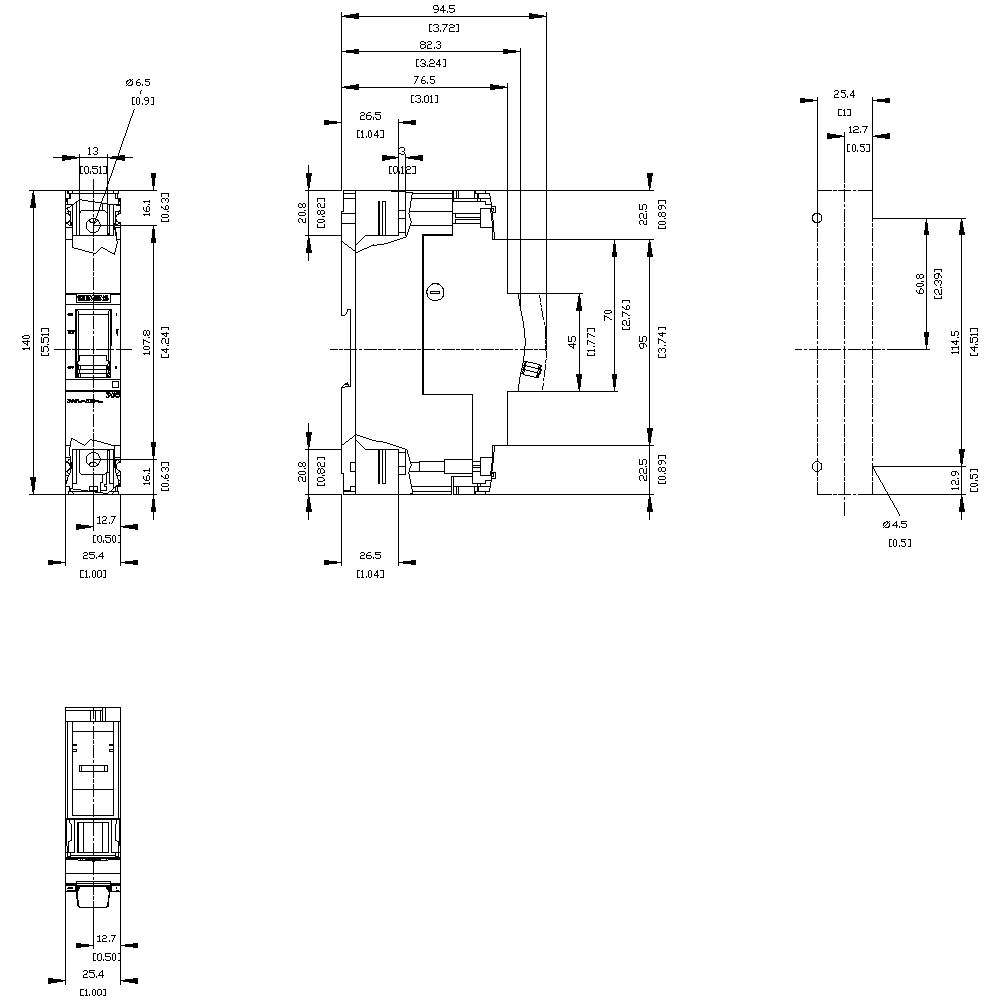

Technický výkres mechanické komponenty s různými pohledy a podrobnými rozměry v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

80 A

Druh obalu

Piece

Typ

3VA5180-4ED11-0AA0

Rozsah nastavení proudu (min.)

80 A

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 280,17 Kč / kus)

4 280,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Spínač 3 VA5 UL frame 125 spínací výkon třída S 25 kA @ 277V 1-...

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA5180-4ED11-0AA0

Rozsah nastavení proudu (min.): 80 A

Rozsah nastavení proudu (max.): 80 A

Rozsah nastavení (proud): 80 - 80 A

Počet pólů: 1pólový

Spínací napětí (max.): 415 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: S

Provedení nadproudové spouště: TM210

: IP40

Hloubka: 76.5 mm

Šířka: 25.4 mm

V: 140 mm

Rozm.: (š x v x h) 25.4 x 140 x 76.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 80 A

: 1

: 0

: 6.43 W

: IP40

: Other

: NE

: Other

: Rocker lever

: 5 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: bezvýznamný
