Name: Siemens 3VA5160-4ED11-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 60 - 60 A Spínací napětí (max.): 277 V/AC (š
Brand: Siemens
SKU: 1706491
Availability: BackOrder

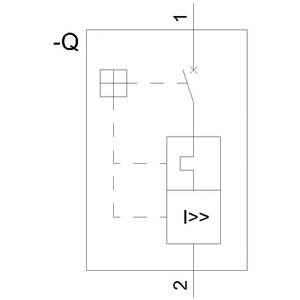

Diagram elektrického obvodu s obdélníkem označeným 'Q'. Šipky propojují komponenty a znázorňují směr proudění.

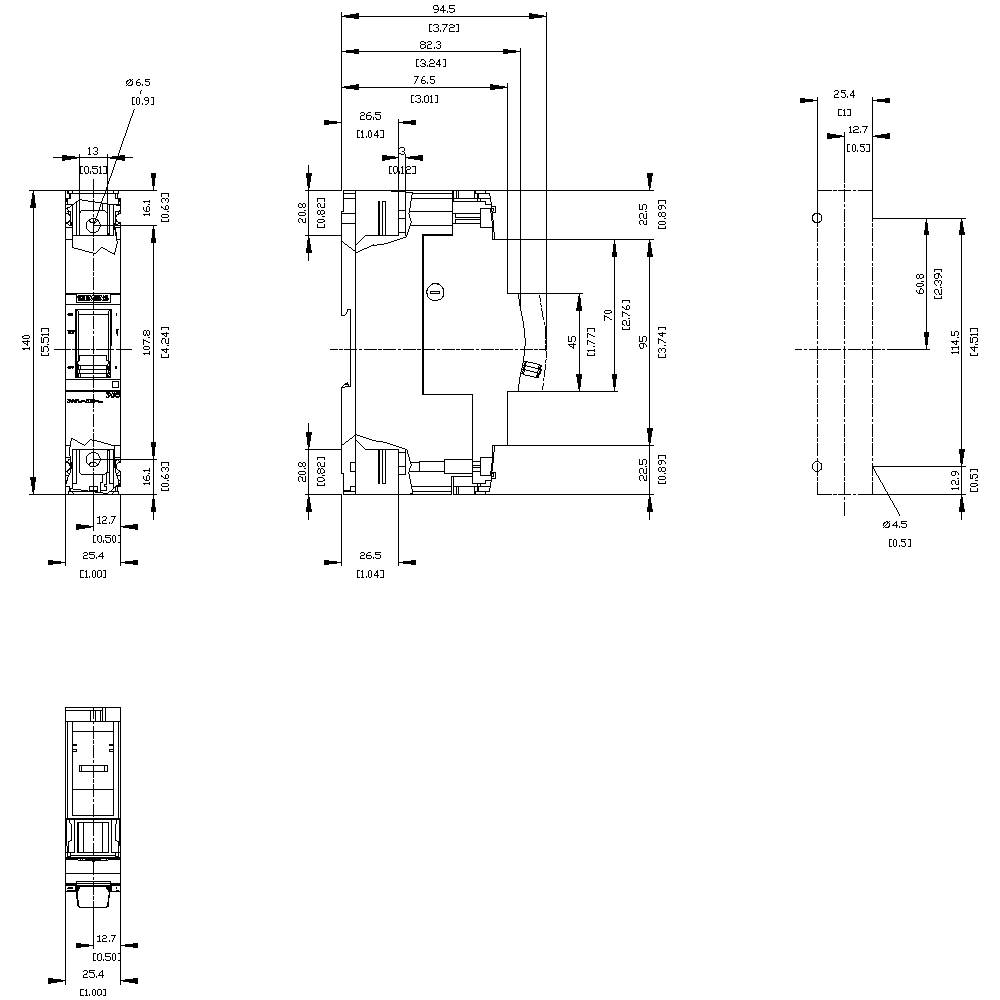

Technický výkres elektrické součástky s podrobnými rozměry v milimetrech. Zobrazuje přední, boční a horní pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

60 A

Druh obalu

Piece

Typ

3VA5160-4ED11-1AA0

Rozsah nastavení proudu (min.)

60 A

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 169,42 Kč / kus)

4 169,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA5160-4ED11-1AA0

Rozsah nastavení proudu (min.): 60 A

Rozsah nastavení proudu (max.): 60 A

Rozsah nastavení (proud): 60 - 60 A

Počet pólů: 1pólový

Spínací napětí (max.): 277 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: S

Provedení nadproudové spouště: TM210

: IP40

Hloubka: 76.5 mm

Šířka: 25.4 mm

V: 140 mm

Rozm.: (š x v x h) 25.4 x 140 x 76.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 60 A

: 1

: 0

: 5.13 W

: IP40

: Other

: NE

: Other

: Rocker lever

: ANO

: NE

: NE

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1020-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 20 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1700000

Doručení: St 21. 10.

Conrad Electronic

20 A

Min.: 1

Násobky: 1

6 561,16 Kč^*

Siemens 3VA1025-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1705404

Doručení: St 21. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

8 227,27 Kč^*

Siemens 3VA1032-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1703153

Doručení: Po 19. 10.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

5 904,96 Kč^*

Siemens 3VA1040-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1706329

Doručení: St 21. 10.

Conrad Electronic

40 A

Min.: 1

Násobky: 1

5 486,78 Kč^*

Siemens 3VA1040-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1706146

Doručení: St 21. 10.

Conrad Electronic

40 A

Min.: 1

Násobky: 1

6 342,98 Kč^*

Siemens 3VA1040-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 40 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700749

Doručení: St 21. 10.

Conrad Electronic

40 A

Min.: 1

Násobky: 1

7 437,19 Kč^*

Siemens 3VA1050-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 50 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1700397

Doručení: Po 19. 10.

Conrad Electronic

50 A

Min.: 1

Násobky: 1

6 342,98 Kč^*

Siemens 3VA1063-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700646

Doručení: St 21. 10.

Conrad Electronic

63 A

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3VA1063-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1700894

Doručení: St 21. 10.

Conrad Electronic

63 A

Min.: 1

Násobky: 1

8 007,44 Kč^*

Siemens 3VA1063-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1700527

Doručení: Po 19. 10.

Conrad Electronic

63 A

Min.: 1

Násobky: 1

5 594,21 Kč^*

Ke stažení

List technických údajů

List technických údajů 1706491 Siemens 3VA5160-4ED11-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 60 - 60 A Spínací napětí (max.): 277 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1706491 Siemens 3VA5160-4ED11-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 60 - 60 A Spínací napětí (max.): 277 V/AC (š

Popis

Spínač 3 VA5 UL frame 125 spínací výkon třída S 25 kA @ 277V 1pólový, zařízení ochranné TM210, FTFM, v = 60 A ochrana proti přetížení ir = 60 A pevně nastaveno ochrana proti zkratu Ii = 10 x v UL 489 SB (Naval), 50 °C bez připojení kompaktní výkon spínač 3VA5 pro zařízení, UL schválení. Kompaktní výkon spínač 3VA UL Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení a startovací ochrana díky bezpečné vypnutí v případě přetížení a zkratu. Přitom se 3 VA UL měřítka v flexibilitu a modulární příslušenství. Kompaktní výkon spínač 3VA UL nabízí kromě toho pro celosvětově exportierende Strojů a Schaltanlagenbauer nejlepší předpoklady. Kromě IEC standardní splňují obě řady 3 VA5 a 3VA6 také UL standard. Všechny funkce lze pro na celém světě zařízeních a. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení. 3. V závislosti na velikosti: 1-, 2- (3-pólové pouzdro provedení) a 3-pólové provedeních. 4. V závislosti na velikosti: spínání 25 kA . 100 kA při 480 V pro 3-pólové spínače a 25 kA .50 kA při 277 V pro 1-pólové spínače. 5. Konstrukční řada má tepelně-magnetická nadproudový jistič. 6. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 7. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA UL. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
