Name: Siemens 3VA5135-5EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 35 A Spínací napětí (max.): 480 V/AC (š
Brand: Siemens
SKU: 1727730
Availability: BackOrder

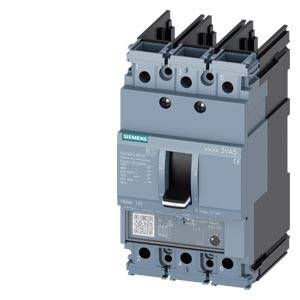

Výkonový jistič od Siemensu, třípólový, určený k zabezpečení elektrických systémů. Vhodný pro průmyslové aplikace.

Siemens 3VA5135-5EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 35 A Spínací napětí (max.): 480 V/AC (š -1

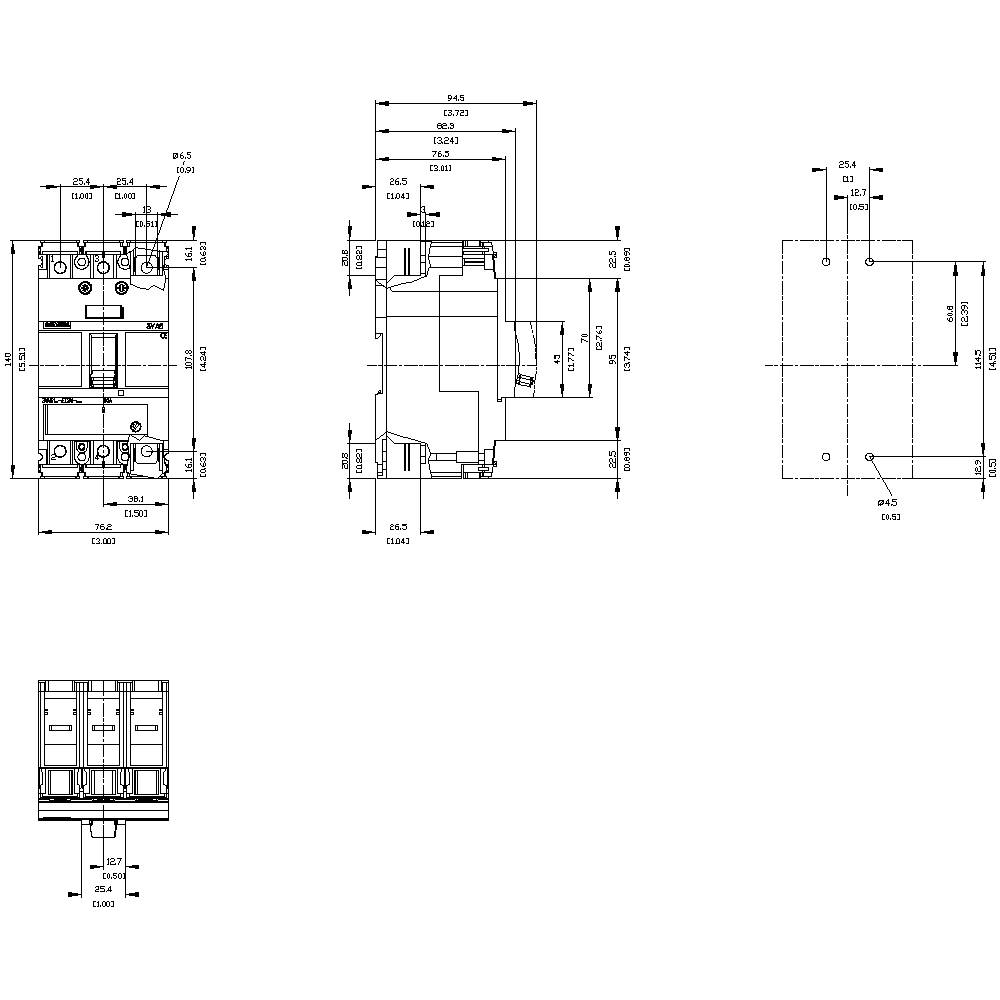

Technické výkresy spínače s bočními a čelními pohledy včetně přesných rozměrů v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

35 A

Druh obalu

Piece

Typ

3VA5135-5EC31-1AA0

Rozsah nastavení proudu (min.)

35 A

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 351,24 Kč / kus)

7 351,24 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA5135-5EC31-1AA0

Rozsah nastavení proudu (min.): 35 A

Rozsah nastavení proudu (max.): 35 A

Rozsah nastavení (proud): 35 - 35 A

Počet pólů: 3pólový

Spínací napětí (max.): 480 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: TM230

: IP40

Hloubka: 76.5 mm

Šířka: 76.2 mm

V: 140 mm

Rozm.: (š x v x h) 76.2 x 140 x 76.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 35 A

: 3

: 35-35 A

: 0

: 11.4 W

: IP40

: Other

: NE

: Other

: Rocker lever

: 175-350 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722589

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

8 450,41 Kč^*

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722590

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

10 858,68 Kč^*

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722591

Doručení: St 21. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1722592

Doručení: St 21. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

9 544,63 Kč^*

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722593

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

10 288,43 Kč^*

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722594

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

9 544,63 Kč^*

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1722595

Doručení: St 21. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

6 780,99 Kč^*

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722596

Doručení: St 21. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

7 437,19 Kč^*

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 25 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1722597

Doručení: St 21. 10.

Conrad Electronic

25 A

Min.: 1

Násobky: 1

8 450,41 Kč^*

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1722598

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

8 095,04 Kč^*

Ke stažení

List technických údajů

List technických údajů 1727730 Siemens 3VA5135-5EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 35 A Spínací napětí (max.): 480 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1727730 Siemens 3VA5135-5EC31-1AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 35 - 35 A Spínací napětí (max.): 480 V/AC (š

Popis

Spínač 3 VA5 UL frame 125 spínací výkon třída M 35 kA @ 480V 3pólové, zařízení ochranné TM230, FTAM, v = 35 A ochrana proti přetížení ir = 35 A pevně nastaveno ochrana proti zkratu Ii = 5 - 10 x v UL 489 SB (Naval), 50 °C bez připojení kompaktní výkon spínač 3VA5 pro zařízení, UL schválení. Kompaktní výkon spínač 3VA UL Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení a startovací ochrana díky bezpečné vypnutí v případě přetížení a zkratu. Přitom se 3 VA UL měřítka v flexibilitu a modulární příslušenství. Kompaktní výkon spínač 3VA UL nabízí kromě toho pro celosvětově exportierende Strojů a Schaltanlagenbauer nejlepší předpoklady. Kromě IEC standardní splňují obě řady 3 VA5 a 3VA6 také UL standard. Všechny funkce lze pro na celém světě zařízeních a. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení. 3. V závislosti na velikosti: 1-, 2- (3-pólové pouzdro provedení) a 3-pólové provedeních. 4. V závislosti na velikosti: spínání 25 kA . 100 kA při 480 V pro 3-pólové spínače a 25 kA .50 kA při 277 V pro 1-pólové spínače. 5. Konstrukční řada má tepelně-magnetická nadproudový jistič. 6. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. 7. Všeobecné příslušenství platformu přes všechny kompaktní výkon spínač 3VA UL. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
