Name: Siemens 3VA2563-5HN32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 250 - 630 A Spínací napětí (max.): 690 V/AC (
Brand: Siemens
SKU: 2862576
Availability: BackOrder

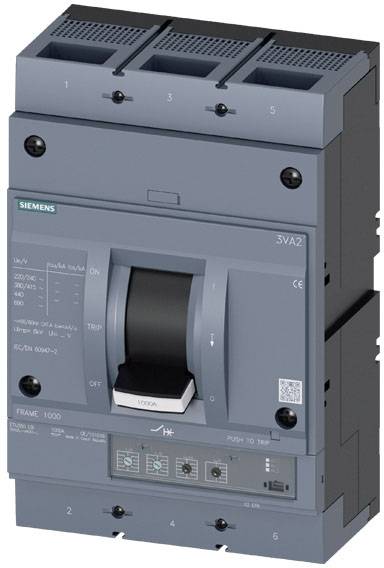

Elektrický výkonový vypínač v šedé barvě s černou pákou. Štítky a technické detaily na přední straně.

Technický výkres chladničky s předním, bočním a horním pohledem. Rozměry a vzdálenosti jsou detailně uvedeny v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

630 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA2563-5HN32-0AA0

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (55 780,99 Kč / kus)

55 780,99 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Vhodnost pro použití: Ochrana zařízeníUspořádání elektrického připojení / hlavního obvodu: Přední konektorProvedení ovladače: Klopná pákaMechanická životnost (8 spínacích cyklů) / typicky: 10000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 380/415 v: 4600Elektrická životnost (spínacích cyklů) / při 1/2 jmenovitých hodnotě proudu / při AC-1 / při 380/415 v: 7000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 690 v: 3200Komponenta / nastavovací knoflík: AnoOchrana zařízení: AnoIzolační napětí: 800 VZtrátový výkon / maximální: 144 W.Provedení sledování uzemnění: BezVypnutí proudu při provozní zkratu (ICS) / při 240 v: 85 kAVypnutí proudu při provozní zkratu (ICS) / při 690 v: 19 kAVypnutí, zkratový proud (ICU) / při 240 v: 85 kAVypnutí, zkratový proud (ICU) / při 690 v: 25 kASpínací schopnost zkratový proud (ICM) / při 240 v: 187 kASpínací schopnost zkratový proud (ICM) / při 690 v: 53 kANastavitelná doba zpoždění / s-spouštěče / u charakteristiky I2t / počáteční hodnota: 0,04 s.Nastavitelná doba zpoždění / s-spouštěče / u charakteristiky I2t / konečná hodnota: 0,4 s.Druhy připojitelných průřezů vodičů / pro připojení ploché lišty / minimální: 20 x 4 mmDruhy připojitelných průřezů vodičů / pro připojení ploché lišty / maximálně: 50 x 28 mm

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA2563-5HN32-0AA0

Rozsah nastavení proudu (min.): 250 A

Rozsah nastavení proudu (max.): 630 A

Rozsah nastavení (proud): 250 - 630 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: ETU350

Připojení: šroubovací

: IP40

Hloubka: 120 mm

Šířka: 210 mm

V: 320 mm

Rozm.: (š x v x h) 210 x 320 x 120 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862576 Siemens 3VA2563-5HN32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 250 - 630 A Spínací napětí (max.): 690 V/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862576 Siemens 3VA2563-5HN32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 250 - 630 A Spínací napětí (max.): 690 V/AC (

Popis

Výkonový spínač 3VA2 IEC Frame 1000, třída spínacího majetku M ICU=55kA při 3 v, 3pól., ochrana systému ETU350, LSI, in=630A ochrana proti přetížení IR=250A... 630A zkratová ochrana ISD=1,5...10 x IR, Kompaktní výkonový spínač 3VA2 se sadou ETU 8 pro ochranu zařízení. 12 kompaktní výkonový spínač Siemens 3VA jako důležitá součást ochranných komponent SENTRON pro průmyslové použití a pro použití v oblasti infrastruktury nabízí efektivní zařízení --, základní ochranu motoru a ochranu proti přetížení a zkratu. Kompaktní výkonné spínače 3VA stanovují nová měřítka v flexibilitě a modulární výbavě. Jednotné příslušenství pro více konstrukčních velikostí pro všechny řady kompaktních výkonových spínačů 3VA1 a 3VA2. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici jako varianta pro ochranu zařízení a generátorové ochrany. 3. K dispozici ve 3 a 4-pólovém provedení. 4. Čtyři třídy spínacího výkonu 55 kA... 150 kA při 415 V. 5. V závislosti na konstrukční velikosti: Jmenovitý proud 25 A.630 A. 6. Montáž napevno, zásuvná montáž, zásuvná montáž. 7. Konstrukční řada disponuje elektronickou nadproudovou spouští. 8. Má integrovaný displej pro zobrazení naměřených hodnot. 9. Integrovaná funkce měření a volitelné komunikační připojení přes Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. a 10,0 Modulární a snadno instalovatelné interní příslušenství s řadou funkcí.

Tento text byl přeložen strojově.
