Name: Siemens 3VA2463-5HN42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 250 - 630 A Spínací napětí (max.): 690 V/AC (
Brand: Siemens
SKU: 1736235
Availability: BackOrder

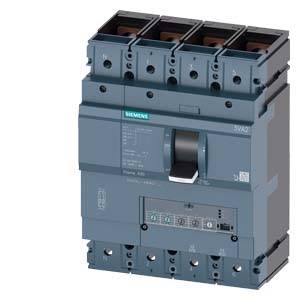

Čtyřpólový výkonový spínač Siemens, model 3VA2, určený pro monitorování a řízení elektrických obvodů, v šedém provedení.

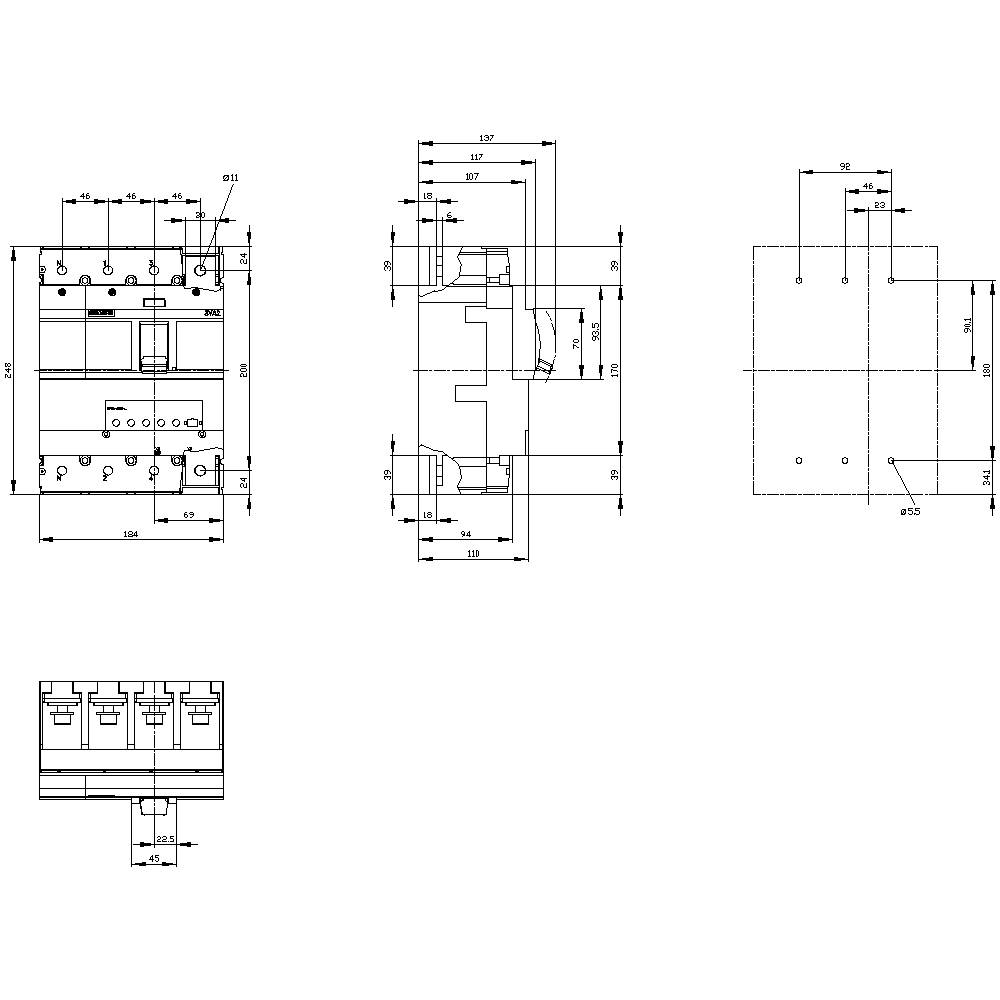

Technické výkresy elektrického spínače s rozměry. Zobrazuje přední, boční a horní pohled, včetně detailních rozměrů.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

630 A

Připojení

šroubovací

Typ

3VA2463-5HN42-0AA0

Rozsah nastavení proudu (min.)

250 A

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (63 883,47 Kč / kus)

63 883,47 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA2463-5HN42-0AA0

Rozsah nastavení proudu (min.): 250 A

Rozsah nastavení proudu (max.): 630 A

Rozsah nastavení (proud): 250 - 630 A

Počet pólů: 4pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: M

Provedení nadproudové spouště: ETU350

Připojení: šroubovací

: IP40

Hloubka: 110 mm

Šířka: 184 mm

V: 248 mm

Rozm.: (š x v x h) 184 x 248 x 110 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 630 A

: 4

: 0

: 162 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: NE

: 55 kA

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Kategorie produktu

Druh obalu

Siemens 3RA6890-0BA adaptér pro výkonový spínač 1 ks Rozsah nastavení (proud): 25 A (max) Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednací číslo:1737263

Doručení: Po 19. 10.

Conrad Electronic

25 A

adaptér pro výkonový spínač

Piece

Min.: 1

Násobky: 1

1 747,93 Kč^*

Siemens 3VA1010-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Single

Objednací číslo:1753036

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Single

Min.: 1

Násobky: 1

6 913,22 Kč^*

Siemens 3VA1010-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1753052

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3VA1010-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1753067

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3VA1010-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1753080

Doručení: St 21. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

9 544,63 Kč^*

Siemens 3VA1010-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1753081

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737507

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Min.: 1

Násobky: 1

7 789,26 Kč^*

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737605

Doručení: St 21. 10.

Conrad Electronic

100 A

výkonový vypínač

Min.: 1

Násobky: 1

8 888,43 Kč^*

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1737861

Doručení: St 21. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

9 632,23 Kč^*

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737862

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Min.: 1

Násobky: 1

7 437,19 Kč^*

Ke stažení

List technických údajů

List technických údajů 1736235 Siemens 3VA2463-5HN42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 250 - 630 A Spínací napětí (max.): 690 V/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736235 Siemens 3VA2463-5HN42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 250 - 630 A Spínací napětí (max.): 690 V/AC (

Popis

Výkon spínač 3VA2 IEC frame 630 spínací výkon třída M icu = 55 kA @ 415 V 4pólová, zařízení ochranné ETU350, obvody, v = 630A ochrana proti přetížení ir = 250 A...630A ochrana proti zkratu Isd = 1,5 - 9x IR, Ii = 9 x v N-ochranným (OFF, 50%, 100%) šrouby ploché připojení kompaktní výkon spínač 3VA2 s ETU 3dílná pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení a generátor ochrana v závislosti na ETU. 3. K dispozici jako 3 a 4pólové provedení. 4. V závislosti na velikosti: jmenovitý proud 25 A...630 A. 5. Spínací výkon 4 výkonnostními třídami od 55 kA ... 150 kA při 415 V. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
