Name: Siemens 3VA2116-8HN32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 160 A Spínací napětí (max.): 690 V/AC (š
Brand: Siemens
SKU: 1701270
Availability: BackOrder

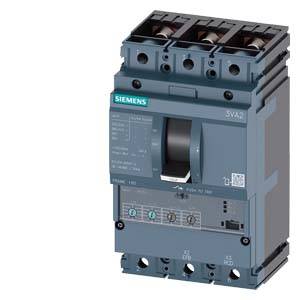

Výkonový spínač Siemens v šedé barvě s několika přípojkami, používaný k ovládání elektrických obvodů.

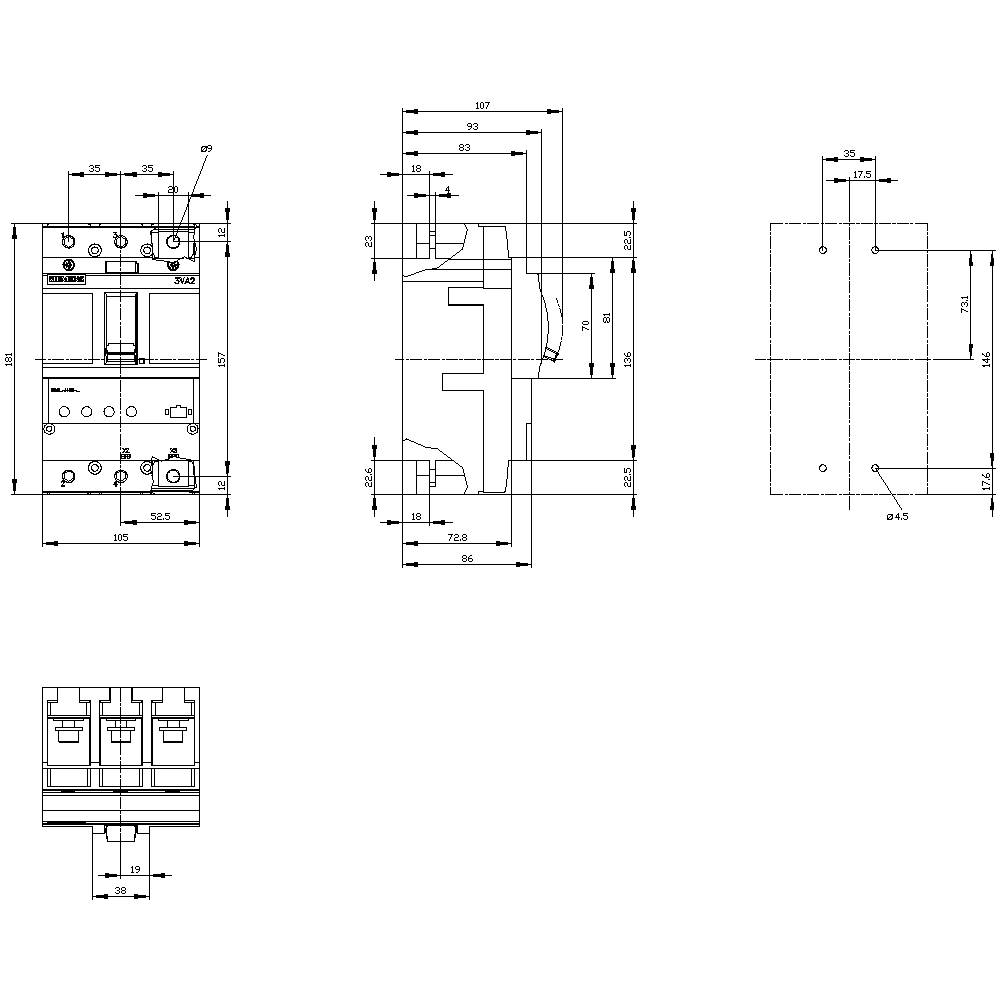

Technický výkres elektrické součástky se třemi pohledy. Rozměry a vzdálenosti jsou vyznačeny. Zobrazuje konstrukční uspořádání a dimenze.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

160 A

Připojení

šroubovací

Typ

3VA2116-8HN32-0AA0

Rozsah nastavení proudu (min.)

63 A

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (26 946,28 Kč / kus)

26 946,28 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA2116-8HN32-0AA0

Rozsah nastavení proudu (min.): 63 A

Rozsah nastavení proudu (max.): 160 A

Rozsah nastavení (proud): 63 - 160 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: L

Provedení nadproudové spouště: ETU350

Připojení: šroubovací

: IP40

Hloubka: 86 mm

Šířka: 105 mm

V: 181 mm

Rozm.: (š x v x h) 105 x 181 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 160 A

: 3

: 63-160 A

: 0

: 690-690 V

: 19.7 W

: IP40

: Front side

: NE

: Screw connection

: Rocker lever

: NE

: 150 kA

: 240-1600 A

: 1600-1600 A

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1125-5EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1703960

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

8 318,18 Kč^*

Siemens 3VA1125-5GE42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1703964

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

9 194,21 Kč^*

Siemens 3VA1125-5GE46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1703965

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

9 982,64 Kč^*

Siemens 3VA1125-6EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1703809

Doručení: St 21. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

11 519,83 Kč^*

Siemens 3VA1132-3EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1701157

Doručení: St 21. 10.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3VA1132-3GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1706759

Doručení: St 21. 10.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

8 095,04 Kč^*

Siemens 3VA1132-4EE32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1706760

Doručení: Po 19. 10.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

5 594,21 Kč^*

Siemens 3VA1132-4EE46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1706761

Doručení: St 21. 10.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

9 326,45 Kč^*

Siemens 3VA1132-4GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1706392

Doručení: St 21. 10.

Conrad Electronic

32 A

22 A

Min.: 1

Násobky: 1

9 632,23 Kč^*

Siemens 3VA1132-5ED16-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 32 - 32 A Spínací napětí (max.): 415 V/AC (š x v x h) 25.4 x 130 x 70 mm Piece

Objednací číslo:1700984

Doručení: St 21. 10.

Conrad Electronic

32 A

Min.: 1

Násobky: 1

3 731,40 Kč^*

Ke stažení

List technických údajů

List technických údajů 1701270 Siemens 3VA2116-8HN32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 160 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1701270 Siemens 3VA2116-8HN32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 63 - 160 A Spínací napětí (max.): 690 V/AC (š

Popis

Výkon spínač 3VA2 IEC frame 160 spínací výkon třídy L icu = 150 kA @ 415 V 3-pólový, zařízení ochranné ETU350, obvody, v = 160 A ochrana proti přetížení ir = 63 A...160A ochrana proti zkratu Isd = 1,5 - 10 x ir, Ii = 10 x v šrouby ploché připojení kompaktní výkon spínač 3VA2 s ETU 3dílná pro zařízení. Kompaktní výkon spínač 3VA Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení, startovací a ochrana motoru díky bezpečné vypnutí v případě přetížení a zkratu. Kompaktní výkon spínač 3VA stanovují nová měřítka v přitom flexibilitu a modulární příslušenství. Jednotné příslušenství pro více velikosti přes všechny řady kompaktní výkon spínače 3 VA1 a 3VA2. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1. Kompaktní provedení. 2. K dispozici jako varianta pro zařízení a generátor ochrana v závislosti na ETU. 3. K dispozici jako 3 a 4pólové provedení. 4. V závislosti na velikosti: jmenovitý proud 25 A...630 A. 5. Spínací výkon 4 výkonnostními třídami od 55 kA ... 150 kA při 415 V. 6. Montáž do pevnou montáž, technika, zasunovací techniky. 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
