Name: Siemens 3VA1463-4EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 441 - 630 A Spínací napětí (max.): 690 V/AC,
Brand: Siemens
SKU: 2862492
Availability: BackOrder

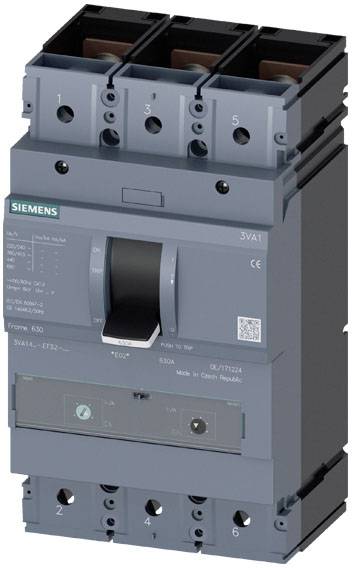

Elektrický výkonový spínač Siemens, model 3VA1, šedé barvy, s produktovými označeními a technickými specifikacemi na přední straně.

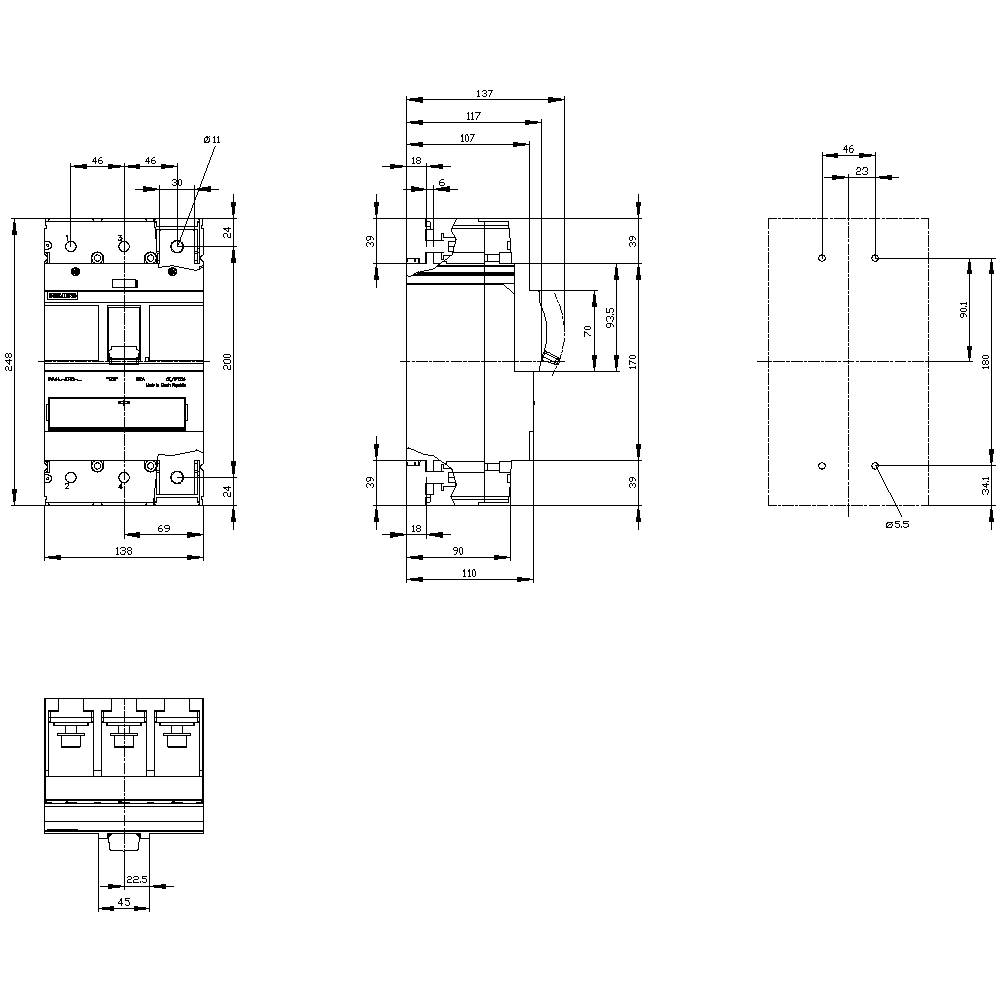

Technický výkres třípólového výkonového jističe s rozměry v milimetrech, zobrazující pohledy zepředu, z boku a zezadu.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

630 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3VA1463-4EF32-0AA0

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (44 194,21 Kč / kus)

44 194,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Vhodnost pro použití: Ochrana zařízeníUspořádání elektrického připojení / hlavního obvodu: Přední konektorProvedení ovladače: Klopná pákaMechanická životnost (8 spínacích cyklů) / typicky: 15000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 380/415 v: 4000Elektrická životnost (spínacích cyklů) / při 1/2 jmenovitých hodnotě proudu / při AC-1 / při 380/415 v: 12000Elektrická životnost (50 spínacích cyklů) / při AC-1 / při 690 v: 2700Komponenta / nastavovací knoflík: AnoRozšíření výrobku / volitelný / motorový pohon: AnoOchrana zařízení: AnoProvedení povrchu/přípojek / na horní straně spínače (N, 1, 3, 5): StříbrnáProvedení povrchu/přípojek / na spodní straně spínače (N, 2, 4, 6): StříbrnáIzolační napětí: 800 VZtrátový výkon / maximální: 192,9 W.Druh ochranné funkce / nadproudový omezovač: LIProvedení sledování uzemnění: BezProvedení spouštěče I / nastavitelné: AnoVypnutí proudu při provozní zkratu (ICS) / při 240 v: 55 kAVypnutí proudu při provozní zkratu (ICS) / při 690 v: 5 kAVypnutí, zkratový proud (ICU) / při 240 v: 55 kAVypnutí, zkratový proud (ICU) / při 690 v: 7 kASpínací schopnost zkratový proud (ICM) / při 240 v: 121 kASpínací schopnost zkratový proud (ICM) / při 690 v: 10,5 kAProduktová stopka / při L rozlišení / nastavitelná: AnoVýrobek / u ochrany vodiče N / lze nastavit: AnoDruhy připojitelných průřezů vodičů / pro připojení ploché lišty / minimální: 20 x 1 mmDruhy připojitelných průřezů vodičů / pro připojení ploché lišty / maximálně: 35 x 10 mm

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3VA1463-4EF32-0AA0

Rozsah nastavení proudu (min.): 441 A

Rozsah nastavení proudu (max.): 630 A

Rozsah nastavení (proud): 441 - 630 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC
500 V/DC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: S

Provedení nadproudové spouště: TM240

Připojení: šroubovací

: IP40

Hloubka: 110 mm

Šířka: 138 mm

V: 248 mm

Rozm.: (š x v x h) 138 x 248 x 110 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862492 Siemens 3VA1463-4EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 441 - 630 A Spínací napětí (max.): 690 V/AC,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862492 Siemens 3VA1463-4EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 441 - 630 A Spínací napětí (max.): 690 V/AC,

Popis

Výkonový spínač 3VA1 IEC Frame 630, třída spínacího výkonu s ICU=36kA při 3 v, 3pól., ochrana systému TML, ATAM, in=630A ochrana proti přetížení IR=440A... 630A zkratová ochrana II=4... 8 x v ploché přípojce kompaktní výkonový spínač 3VA1 pro startovací ochranu. Kompaktní výkonový spínač Siemens 3VA je důležitou součástí ochranných komponent SENTRON pro průmyslové použití a pro použití v oblasti infrastruktury nabízí efektivní zařízení - ochrana startéru a motoru díky bezpečnému vypnutí v případě přetížení a zkratu. Kompaktní výkonné spínače 3VA stanovují nová měřítka v flexibilitě a modulární výbavě. Jednotné příslušenství pro více konstrukčních velikostí pro všechny řady kompaktních výkonových spínačů 3VA1 a 3VA2. Tato varianta kompaktního výkonného spínače 3VA se vyznačuje především: Kompaktní provedení. 2. K dispozici jako varianta pro ochranu startéru proti zkratu. 3. K dispozici ve 3-pólovém provedení. 4. V závislosti na velikosti: Jmenovitý provozní proud 32 A....200 A. 5. Spínací schopnost 55 kA... 70 kA při 415 V. 6. Montáž možná v pevné montáži a zástrčné technice. 7. Konstrukční řada je vybavena tepelně magnetickým nadproudovým spouštěním 8. Modulární a snadno instalovatelné interní příslušenství s řadou funkcí. 9. Platforma s příslušenstvím přes všechny kompaktní výkonové spínače 3VA.

Tento text byl přeložen strojově.
