Name: Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š
Brand: Siemens
SKU: 1539039
Availability: BackOrder

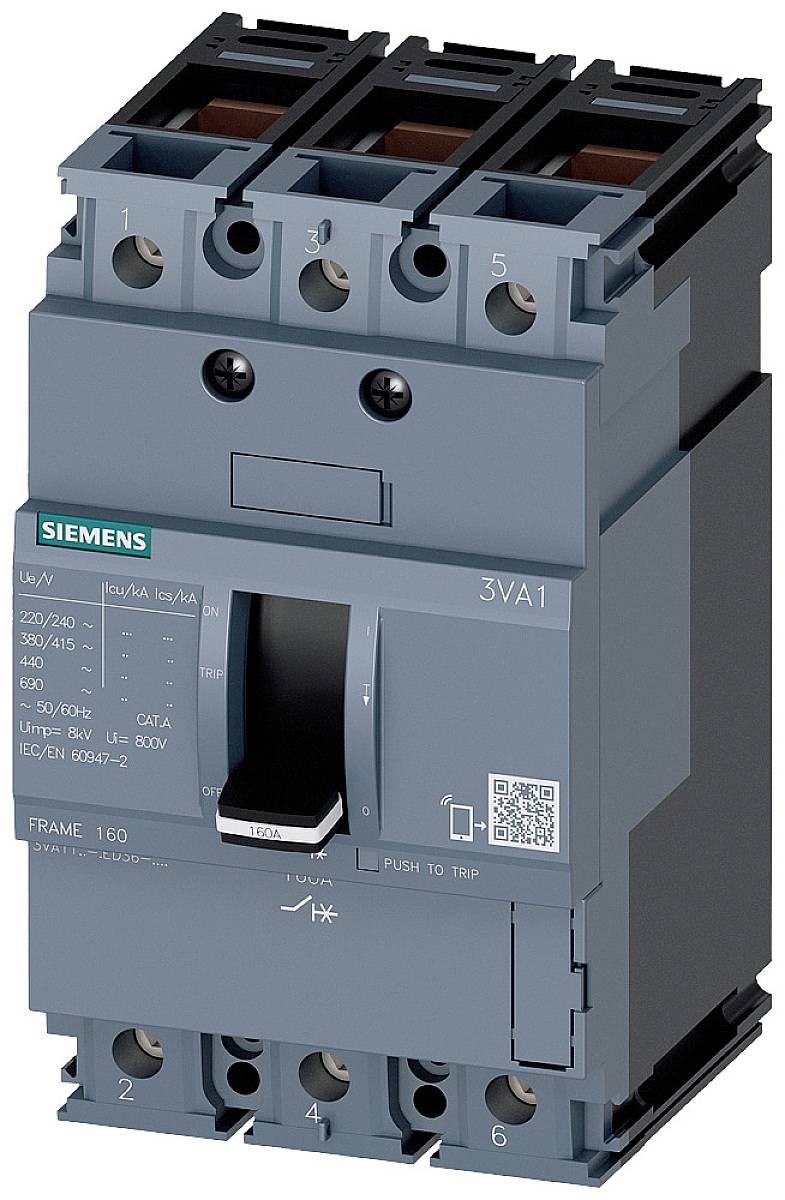

Obrázek výkonového spínače Siemens 3VA1, vhodného pro elektrické obvody o napětí 220/240 až 690 V. Spínač je v poloze 'VYPNUTO'.

Technický výkres elektrického spínače s předním, bočním a pohledem shora. Rozměry jsou detailně vyznačeny.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

100 A

Připojení

svorka

Typ

3VA1110-3EF36-0AA0

Rozsah nastavení proudu (min.)

70 A

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 888,43 Kč / kus)

8 888,43 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA1110-3EF36-0AA0

Rozsah nastavení proudu (min.): 70 A

Rozsah nastavení proudu (max.): 100 A

Rozsah nastavení (proud): 70 - 100 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Třída spínacího výkonu: N

Provedení nadproudové spouště: TM240

Připojení: svorka

: IP40

Hloubka: 70 mm

Šířka: 76.2 mm

V: 130 mm

Rozm.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 100 A

: 3

: 0

: 25 W

: IP40

: Front side

: NE

: Frame clamp

: Rocker lever

: 25 kA

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1539039

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

100 A

70 A

Min.: 1

Násobky: 1

8 888,43 Kč^*

Siemens 3VA1110-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539052

Doručení: Po 19. 10.

Conrad Electronic

100 A

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3VA1110-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539006

Doručení: Po 19. 10.

Conrad Electronic

100 A

70 A

Min.: 1

Násobky: 1

8 227,27 Kč^*

Siemens 3VA1110-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539089

Doručení: St 21. 10.

Conrad Electronic

100 A

Min.: 1

Násobky: 1

6 780,99 Kč^*

Siemens 3VA1110-4EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539019

Doručení: Po 19. 10.

Conrad Electronic

100 A

70 A

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3VA1110-4EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539071

Doručení: Po 19. 10.

Conrad Electronic

100 A

70 A

Min.: 1

Násobky: 1

9 544,63 Kč^*

Siemens 3VA1112-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 125 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1539009

Doručení: Po 19. 10.

Conrad Electronic

125 A

Min.: 1

Násobky: 1

10 040,50 Kč^*

Siemens 3VA1112-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 88 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539007

Doručení: Po 19. 10.

Conrad Electronic

125 A

88 A

Min.: 1

Násobky: 1

10 809,09 Kč^*

Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 88 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539001

Doručení: Po 19. 10.

Conrad Electronic

125 A

88 A

Min.: 1

Násobky: 1

11 734,71 Kč^*

Siemens 3VA1112-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 125 - 125 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1539090

Doručení: St 21. 10.

Conrad Electronic

125 A

Min.: 1

Násobky: 1

10 503,31 Kč^*

Ke stažení

List technických údajů

List technických údajů 1539039 Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1539039 Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 - 100 A Spínací napětí (max.): 690 V/AC (š

Popis

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM240, ATAM, In=100A overload protection Ir=70A...100A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
