Name: Siemens 3RW5554-6HA04 3RW55546HA04 soft startér Výkon motoru při 400 V 450 kW Výkon motoru při 230 V 250 kW 200 V, 480 V
Brand: Siemens
SKU: 2865091
Availability: BackOrder

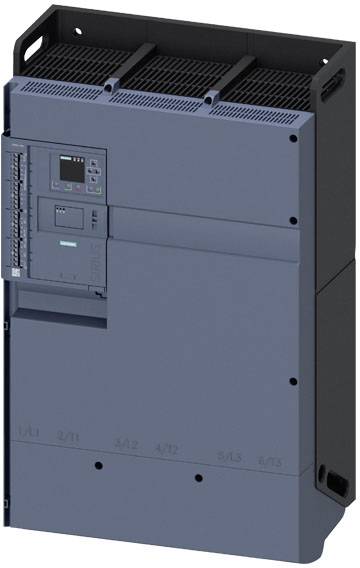

Modré elektrické zařízení obdélníkového tvaru s několika spínači a větracími otvory, pravděpodobně rozvaděč nebo řídicí jednotka.

Rozváděč s několika kabely, spínači a svorkami. Slouží k distribuci elektrické energie a řízení v průmyslovém prostředí.

Obrázek znázorňuje výkres rozloženého pohledu softstartéru 3RW55 s očíslováním jednotlivých částí: komunikační jednotka, kabelové vstupy, montážní možnosti a propojovací kabely k HMI.

Schematické elektrické schéma: Zobrazuje několik elektrických propojení a signálních cest s popisy jako 1L1, 3L2, A1 a 95 NO.

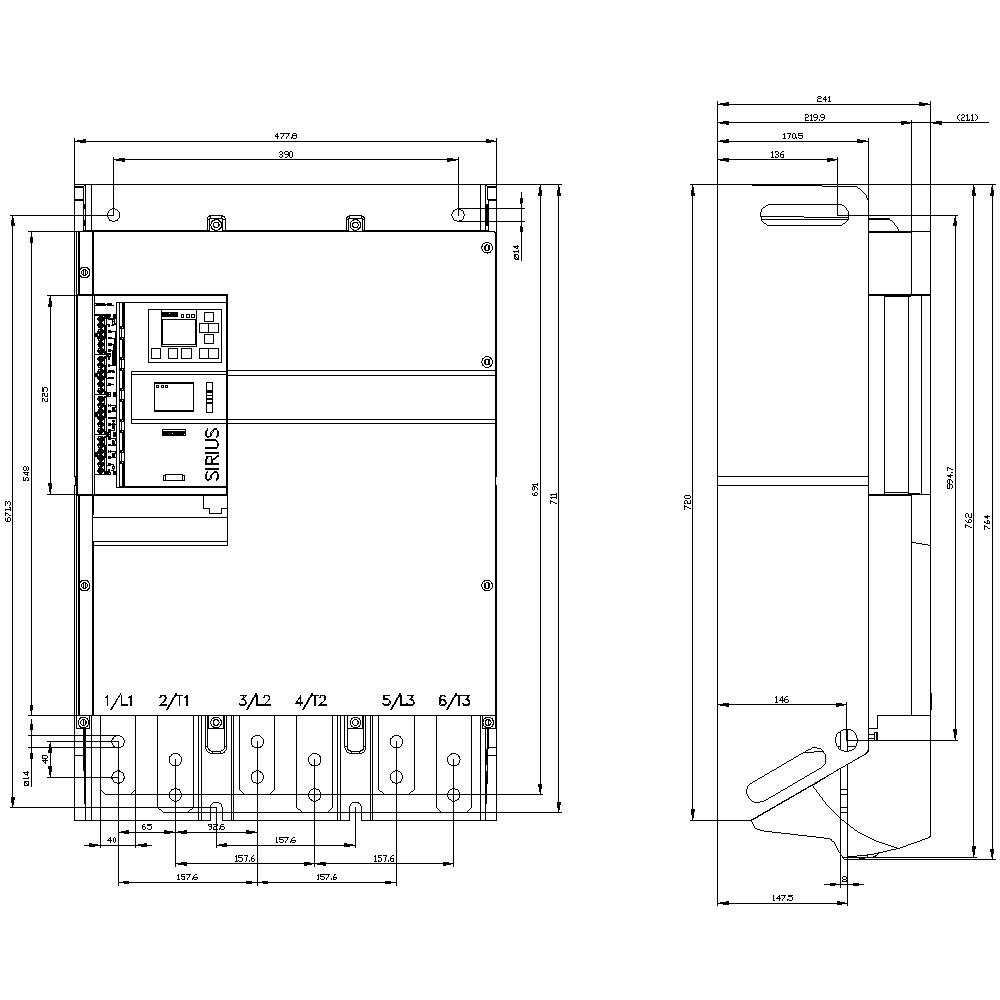

Technický výkres elektrického zařízení, zobrazující přední a boční pohled s podrobnými rozměry a popiskami.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (326 084,73 Kč / kus)

353 154,12 Kč

-8 %

326 084,73 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provozní frekvence: 50/60 Hz
Způsob uchycení: šroubové
Impulsní výdržné napětí: 6 kV
Ochrana: IP00
Izolační napětí: 480 V
Počet digitálních vstupů: 4
Provedení ochrany motoru: Elektronicky, spuštění při tepelném přetížení motoru
Provedení digitálních výstupů: 3 spínací kontakty (NO) / 1 přepínací kontakt (co)

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 840 A

Výkon motoru při 230 V: 250 kW

Výkon motoru při 400 V: 450 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Číslo výrobce: 3RW55546HA04

Jmenovitý proud: 840 A

Jmenovitý proud - filtr: 840 A

Typ: 3RW5554-6HA04

Doba doběhu: 360 s

Rozm.: (š x v x h) 478 x 764 x 241 mm

Připojení: lištová přípojka

Šířka: 478 mm

V: 764 mm

Hloubka: 241 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Jmenovité napětí

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2864143

Okamžité doručení: Út 13. 10.

2 Set(y)Conrad Electronic

25 A

11 kW

5.5 kW

200 V

Min.: 1

Násobky: 1

8 227,27 Kč^*

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2864144

Okamžité doručení: Út 13. 10.

2 Set(y)Conrad Electronic

38 A

18.5 kW

11 kW

200 V

Min.: 1

Násobky: 1

16 161,16 Kč^*

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864145

Doručení: St 21. 10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

45 739,67 Kč^*

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864146

Doručení: St 21. 10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

50 346,28 Kč^*

Siemens 3RW5055-2AB14 3RW50552AB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864147

Doručení: St 21. 10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

45 739,67 Kč^*

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864148

Doručení: St 21. 10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

50 346,28 Kč^*

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864149

Doručení: Út 5. 1. 2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

45 739,67 Kč^*

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864150

Doručení: Út 5. 1. 2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

50 346,28 Kč^*

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 480 V Jmenovitý proud 143 A

Objednací číslo:2864151

Doručení: St 21. 10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

45 739,67 Kč^*

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motoru při 400 V 75 kW Výkon motoru při 230 V 37 kW 200 V, 600 V Jmenovitý proud 143 A

Objednací číslo:2864152

Doručení: St 21. 10.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Násobky: 1

50 346,28 Kč^*

Ke stažení

List technických údajů

List technických údajů 2865091 Siemens 3RW5554-6HA04 3RW55546HA04 soft startér Výkon motoru při 400 V 450 kW Výkon motoru při 230 V 250 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865091 Siemens 3RW5554-6HA04 3RW55546HA04 soft startér Výkon motoru při 400 V 450 kW Výkon motoru při 230 V 250 kW 200 V, 480 V

Popis

SIRIUS softstartér 200-480 v 840 a, 24 v AC/DC šroubové svorky Sanfstartér SIRIUS 3RW55 High Performance pro použití v náročných podmínkách pro měkký start a výstup třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci, šetří energii a zajišťuje nízké zahřívání ve skříňovém rozvaděči. Inteligentní funkce kontroly chrání Soft startér proti přehřátí a motor před přetížením. Navíc lze proud během průběhu zkoušky omezit na nastavitelnou maximální hodnotu. Díky 3-fázovému řízení obzvláště vhodné pro velké výkony motoru a obvody od zel-3. Inovativní regulace točivého momentu zajišťuje optimální chod motoru. Snadné a rychlé uvedení do provozu díky autoparametrizaci nebo asistentovi aplikace. Výhledové plánování údržby prostřednictvím monitorování. Odnímatelný HMI s barevným displejem pro přehledné zobrazení naměřených hodnot a diagnostických hodnot. Schválení po celém světě (např. IEC, UL/CSA).
K dispozici je výkonný softstartér 3RW55 pro sítě do 690 v s rozsahem výkonu až 560 kW s napětím 24 v nebo 110-250 v a trvale se šroubovacím a pružinovým připojením. Analogový výstup a ochrana termistoru jsou nedílnou součástí vysoce výkonného softstartéru.
Volitelné zásuvné komunikační moduly umožňují připojení přes PROFINET, PROFIBUS a Modbus TCP. Vestavěný HMI modul lze namontovat také do dvířek skříňového rozvaděče.
Softstartér 3RW55 řeší osvědčenou řadu 3RW44.
Softstartér SIRIUS 3RW5 - tak flexibilní jako váš úkol.
