Name: Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V
Brand: Siemens
SKU: 2201618
Availability: BackOrder

Průmyslový reléový modul s logem Siemens a připojovacími svorkami, používaný pro řízení elektrických systémů.

Průmyslová rozvodná skříň s několika kabely a spínači. Zobrazuje komplexní zapojení a řídicí prvky.

Výkres rozloženého pohledu měkkého spouštěče s komponenty, včetně HMI modulu, krytek ventilátoru a montážních prvků pro nástěnnou instalaci.

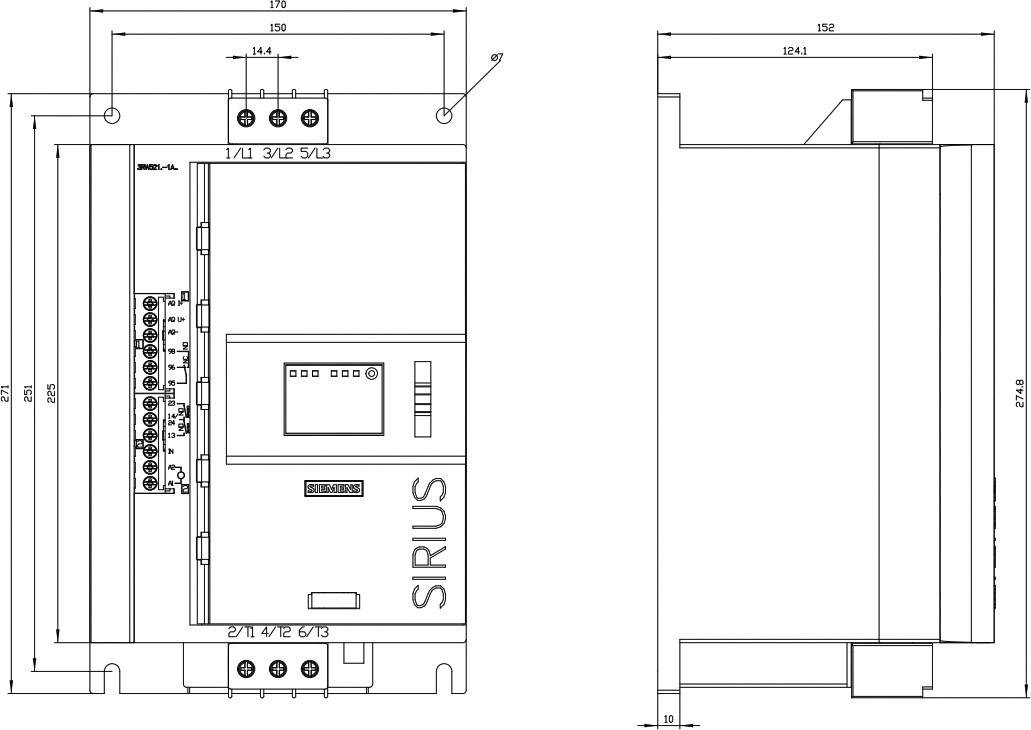

Technický výkres zařízení SIRIUS, zobrazující rozměry a připojení ve dvou pohledech.

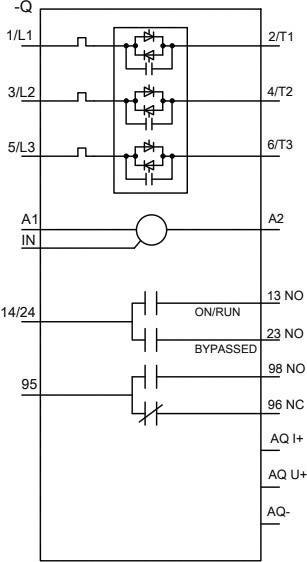

Schéma elektrického zařízení s vstupy a výstupy, zobrazující polohy relé a spínačů pro 'ZAPNUTO/PROVOZ' a 'OBEJITÍ'.

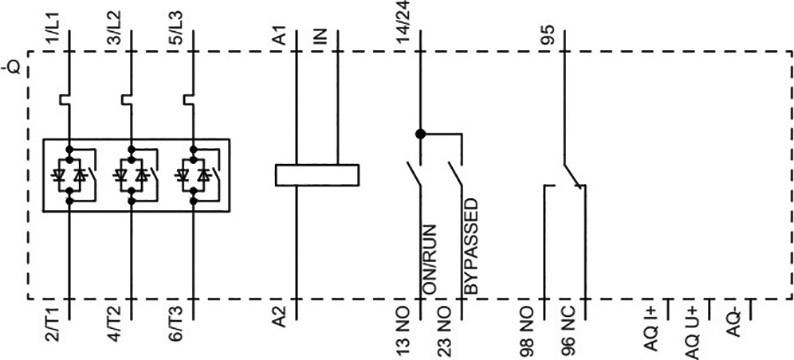

Schéma zapojení relé s připojovacími svorkami A1, A2 shora dolů, 14/24, 13 NO/ON/RUN, 23 NO/BYPASSED. Detailní obsazení svorek.

1/6

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (22 792,56 Kč / kus)

22 792,56 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Soft startér SIRIUS 3RW52

Jednoduché zapojení
Nízké náklady na údržbu
Nižší pořizovacími náklady
Úspora místa díky velmi kompaktní konstrukce

Technické parametry

Velikost: BG1
Stupeň krytí: IP20
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V
Způsob uchycení: šroubové
Provedení digitální výstupy: 2 pracovní kontakty (NO) / 1 přepínací kontakt (CO)

Napětí motoru: 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 25 A

Výkon motoru při 230 V: 5.5 kW

Výkon motoru při 400 V: 11 kW

Jmenovité napětí: 200 V
480 V

Aktivní fáze: 3

Číslo výrobce: 3RW52151AC04

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Typ: 3RW5215-1AC04

Rozm.: (d x š) 271 mm x 170 mm

Připojení: šroubová svorka

Šířka: 170 mm

Délka: 271 mm

Hloubka: 152 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Adjustable

: 25 A

: 5.5 kW

: 11 kW

: 11 kW

: 18.5 kW

: 40 °C

: ANO

: AC/DC

: ANO

: NE

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V

Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201618

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

22 792,56 Kč^*

Siemens 3RW5213-1AC04 3RW52131AC04 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201617

Doručení: Po 19. 10.

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

18 627,27 Kč^*

Siemens 3RW5213-1AC14 3RW52131AC14 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201621

Doručení: Po 19. 10.

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

18 627,27 Kč^*

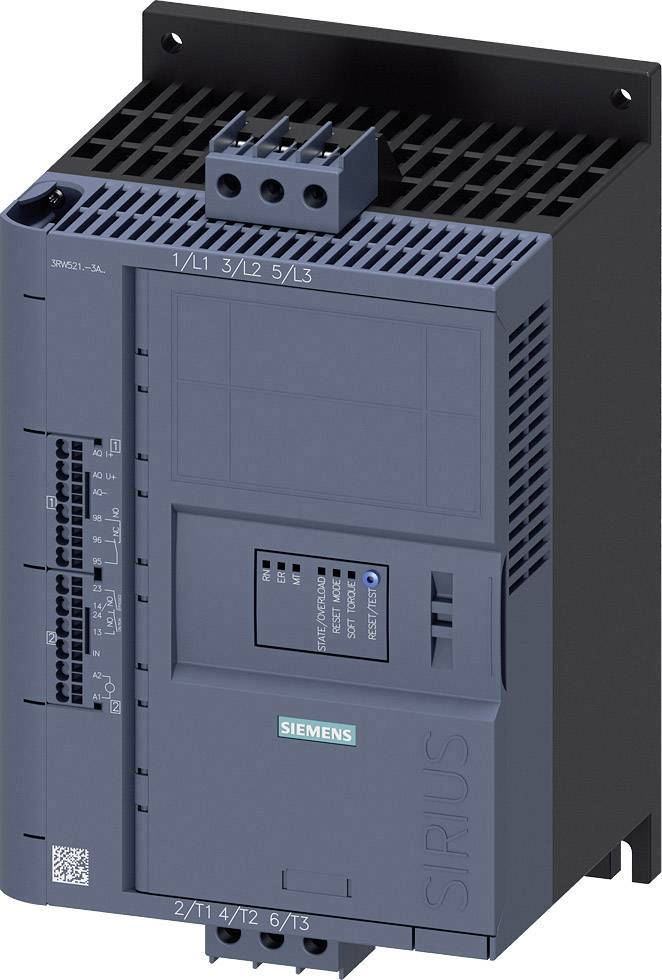

Siemens 3RW5213-3AC04 3RW52133AC04 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201633

Doručení: St 21. 10.

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

18 627,27 Kč^*

Siemens 3RW5213-3AC14 3RW52133AC14 soft startér Výkon motoru při 400 V 5.5 kW Výkon motoru při 230 V 3 kW 200 V, 480 V Jmenovitý proud 13 A

Objednací číslo:2201637

Doručení: Út 5. 1. 2027

Conrad Electronic

13 A

5.5 kW

3 kW

Min.: 1

Násobky: 1

18 627,27 Kč^*

Siemens 3RW5215-1AC14 3RW52151AC14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201622

Doručení: Út 5. 1. 2027

Conrad Electronic

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

22 792,56 Kč^*

Siemens 3RW5215-3AC04 3RW52153AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201634

Doručení: St 21. 10.

Conrad Electronic

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

22 792,56 Kč^*

Siemens 3RW5215-3AC14 3RW52153AC14 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V Jmenovitý proud 25 A

Objednací číslo:2201638

Doručení: St 21. 10.

Conrad Electronic

25 A

11 kW

5.5 kW

Min.: 1

Násobky: 1

22 574,38 Kč^*

Siemens 3RW5217-1AC04 3RW52171AC04 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2201619

Doručení: Po 19. 10.

Conrad Electronic

38 A

18.5 kW

11 kW

Min.: 1

Násobky: 1

28 276,86 Kč^*

Siemens 3RW5217-1AC14 3RW52171AC14 soft startér Výkon motoru při 400 V 18.5 kW Výkon motoru při 230 V 11 kW 200 V, 480 V Jmenovitý proud 38 A

Objednací číslo:2201623

Doručení: Po 19. 10.

Conrad Electronic

38 A

18.5 kW

11 kW

Min.: 1

Násobky: 1

28 276,86 Kč^*

Ke stažení

List technických údajů

List technických údajů 2201618 Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2201618 Siemens 3RW5215-1AC04 3RW52151AC04 soft startér Výkon motoru při 400 V 11 kW Výkon motoru při 230 V 5.5 kW 200 V, 480 V

Popis

Dobré důvody pro použití Sanftstartern
Napětí motoru, proud motoru a motor moment při jemný start výrazně jiný než při přímo nebo Stern-Dreieckstart: jemné rostoucí motor napětí, ohraničený proud motoru a plochý motor moment poskytují uživatelům zřetelné výhody.
Dobré důvody pro použití Sanftstartern
Napětí motoru, proud motoru a motor moment při jemný start výrazně jiný než při přímo nebo Stern-Dreieckstart: jemné rostoucí motor napětí, ohraničený proud motoru a plochý motor moment poskytují uživatelům zřetelné výhody.
Efektivní hodnotou díky softstartér
Zatímco pro aplikace s flexibilními otáček je doporučen servoregulátoru, jsou softstartér vždy první volbou, pokud aplikace není změny otáček.
Softstartér na SIRIUS 3RW52 jako ideální řešení pro normální na a doběhu procesů
• 3fázové řízení
• Volitelné HMI moduly
• Sanftan a DOBĚH
• Moderní hybridní spínací technika
• Volitelné TIA integrace / HMI moduly
• Omezení proudu a ochrana proti přetížení motoru
• Pro pohony 5,5 až 560 kW při 400 V (maximálně AC 600 V)
• Plug-in komunikační moduly (PROFINET, PROFIBUS; Modbus)
• Soft Torque (snižuje spotřebu při rozběhu díky mech. Zatížení a zlepšuje čerpadlo vypouštěcí)

Tento text byl přeložen strojově.
