Name: Siemens 3RW3046-1BB14 3RW30461BB14 soft startér Výkon motoru při 400 V 45 kW 480 V Jmenovitý proud 80 A
Brand: Siemens
SKU: 1746702
Availability: BackOrder

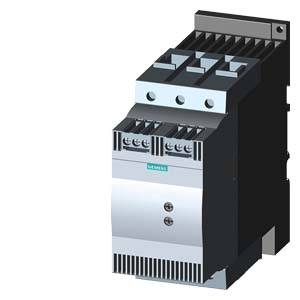

Elektronické zařízení s chladičem, které se používá pro řízení výkonu nebo ovládání motoru v průmyslových aplikacích.

Otevřená rozváděčová skříň s elektronickými komponenty a kabely namontovanými v několika úrovních.

Obrázek zobrazuje spínací startér s komponenty: výkonový modul, propojovací konektor, dvě kryty svorek a napájecí svorku.

Schéma elektrického zařízení se šesti přípojnými body. Obsahuje dvě diody uvnitř, označené L1, L2, L3, T1, T2, T3.

Technický výkres zařízení se třemi pohledy: čelní pohled, boční pohled a pohled shora, včetně rozměrů v milimetrech.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (25 376,03 Kč / kus)

25 376,03 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Krytí: IP00
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 1
Velikost: S3
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: 400 V

Kategorie produktu: soft startér

Připojovací proud: 80 A

Výkon motoru při 400 V: 45 kW

Jmenovité napětí: 480 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW30461BB14

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Typ: 3RW3046-1BB14

Výkon motoru při 230 V/ 400 V: 45 kW

Rozm.: (š x v x h) 70 x 170 x 190 mm

Připojení: šroubová svorka

Šířka: 70 mm

V: 170 mm

Hloubka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Kategorie produktu

Výkon motoru při 230 V/ 400 V

Jmenovité napětí

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1704967

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

4 511,57 Kč^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746684

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

4 511,57 Kč^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746685

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Min.: 1

Násobky: 1

4 599,17 Kč^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699568

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

5 095,04 Kč^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699569

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

5 197,52 Kč^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1746686

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

soft startér

3 kW

480 V

Min.: 1

Násobky: 1

5 197,52 Kč^*

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746687

Doručení: Po 19. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

5 632,23 Kč^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1744276

Doručení: Po 19. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

5 814,05 Kč^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746688

Doručení: Po 19. 10.

Conrad Electronic

9 A

4 kW

soft startér

4 kW

480 V

Min.: 1

Násobky: 1

5 742,98 Kč^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Objednací číslo:1746689

Doručení: Po 19. 10.

Conrad Electronic

12.5 A

5.5 kW

soft startér

5.5 kW

480 V

Min.: 1

Násobky: 1

6 313,22 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746702 Siemens 3RW3046-1BB14 3RW30461BB14 soft startér Výkon motoru při 400 V 45 kW 480 V Jmenovitý proud 80 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746702 Siemens 3RW3046-1BB14 3RW30461BB14 soft startér Výkon motoru při 400 V 45 kW 480 V Jmenovitý proud 80 A

Popis

Softstartér SIRIUS S3 80 A, 45 kW / 400 V, 40 °C AC 200-480 V AC/DC 110-230 V šroubové svorky soft startér SIRIUS 3RW30 pro standardní použití k jemnému funkce třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Celosvětové schválení (např. IEC a UL/CSA). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
