Name: Siemens 3RV2411-1CA15 výkonový vypínač 1 ks 1 rozpínací kontakt, 1 spínací kontakt Rozsah nastavení (proud): 1.8 - 2.5 A
Brand: Siemens
SKU: 1702641
Availability: BackOrder

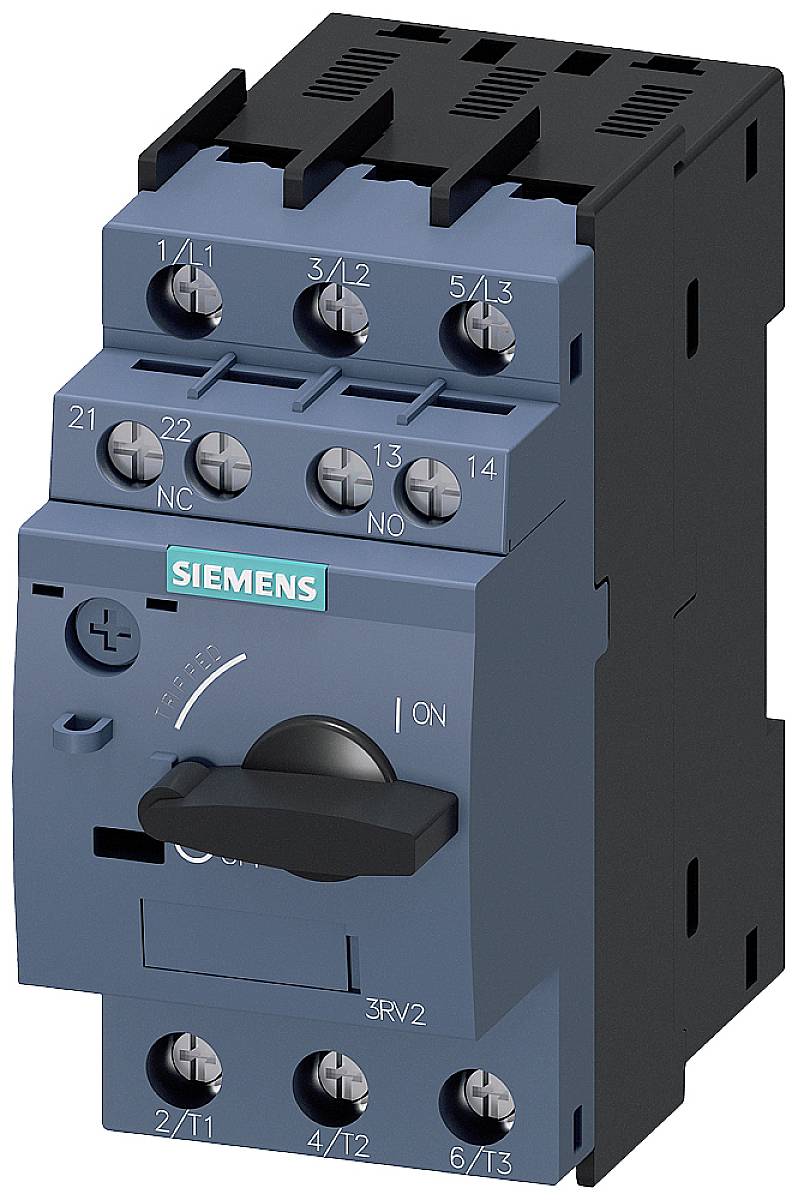

'Siemens-Schütz, modrý korpus, černé výklopné tlačítko, otevřený, sedm připojovacích svorek nahoře, označených modelovým číslem 3RV2.'

Stroj ve výrobní hale s otevřenou elektrickou rozvodnou vlevo a chodem strojů za mokrým oknem vpravo. Elektronika je viditelná.

Diagram montážního příslušenství pro výkonové spínače. Zobrazuje různé komponenty a jejich propojení pro instalaci.

Schematický výkres zapojení třífázového systému s pojistkou, spínačem a připojovacími body, označenými 1/L1, 3/L2, 5/L3.

Technický výkres elektrického stykače s rozměry: šířka 45 mm, hloubka 96,9 mm, výška 97 mm. Ovládací spínač a svorky viditelné.

Diagram Siemensova spínače s otočným přepínačem uprostřed a několika svorkami nahoře a dole.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

2.5 A

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

Připojení

šroubovací

Typ

3RV2411-1CA15

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 742,98 Kč / kus)

2 742,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2411-1CA15

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 1.8 A

Rozsah nastavení proudu (max.): 2.5 A

Rozsah nastavení (proud): 1.8 - 2.5 A

Zatěžovací proud: 2.5 A

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: 1

: 2.5 A

: 3

: 1.8-2.5 A

: 0

: 20-690 V

: IP20

: Other

: NE

: Screw connection

: Wing knob

: NE

: 100 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

Doručení: St 21. 10.

Conrad Electronic

0.16 A

Piece

0.11 A

Min.: 1

Násobky: 1

1 888,43 Kč^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

Doručení: St 21. 10.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

Doručení: St 21. 10.

Conrad Electronic

0.2 A

Piece

0.14 A

Min.: 1

Násobky: 1

1 888,43 Kč^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

Doručení: St 21. 10.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

Doručení: St 21. 10.

Conrad Electronic

0.25 A

Piece

0.18 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

Doručení: St 21. 10.

Conrad Electronic

0.32 A

Piece

0.22 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

Doručení: St 21. 10.

Conrad Electronic

0.4 A

Piece

0.28 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

Doručení: St 21. 10.

Conrad Electronic

0.5 A

Single

0.35 A

Min.: 1

Násobky: 1

2 304,96 Kč^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

Doručení: St 21. 10.

Conrad Electronic

0.63 A

Piece

0.45 A

Min.: 1

Násobky: 1

2 417,36 Kč^*

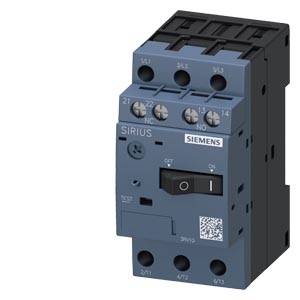

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745458

Doručení: St 21. 10.

Conrad Electronic

0.8 A

Piece

0.55 A

Min.: 1

Násobky: 1

2 524,79 Kč^*

Ke stažení

List technických údajů

List technických údajů 1702641 Siemens 3RV2411-1CA15 výkonový vypínač 1 ks 1 rozpínací kontakt, 1 spínací kontakt Rozsah nastavení (proud): 1.8 - 2.5 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702641 Siemens 3RV2411-1CA15 výkonový vypínač 1 ks 1 rozpínací kontakt, 1 spínací kontakt Rozsah nastavení (proud): 1.8 - 2.5 A

Popis

Velikost jističe S00 pro trafo ochranu A spoušť 1,8 - 2,5 A N-spoušť 52 A šroubové připojení standardní spínací výkon s příčným umístěné pomocný 1S+ 1O výkon spínač SIRIUS 3RV2 pro transformátor pro bezpečnou ochranu od transformátory proti zkratu a přetížení. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
