Name: Siemens 3RV2032-4XA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 49 - 59 A Spínací napětí (max.): 690 V/AC (š x v x
Brand: Siemens
SKU: 1746187
Availability: BackOrder

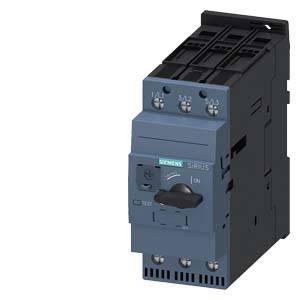

Elektronický spínač stykače Siemens SIRIUS, typicky používaný v průmyslové automatizační technice.

Vnitřní pohled na rozvaděč s elektronickými komponenty vlevo, vedle něj deštěm polité skleněné okno a rozmazané stroje v pozadí.

Příslušenství pro instalaci výkonových spínačů - Diagram s očíslovanými komponenty. Znázorňuje přípojky, pomocné spínače a příslušenství pro instalaci.

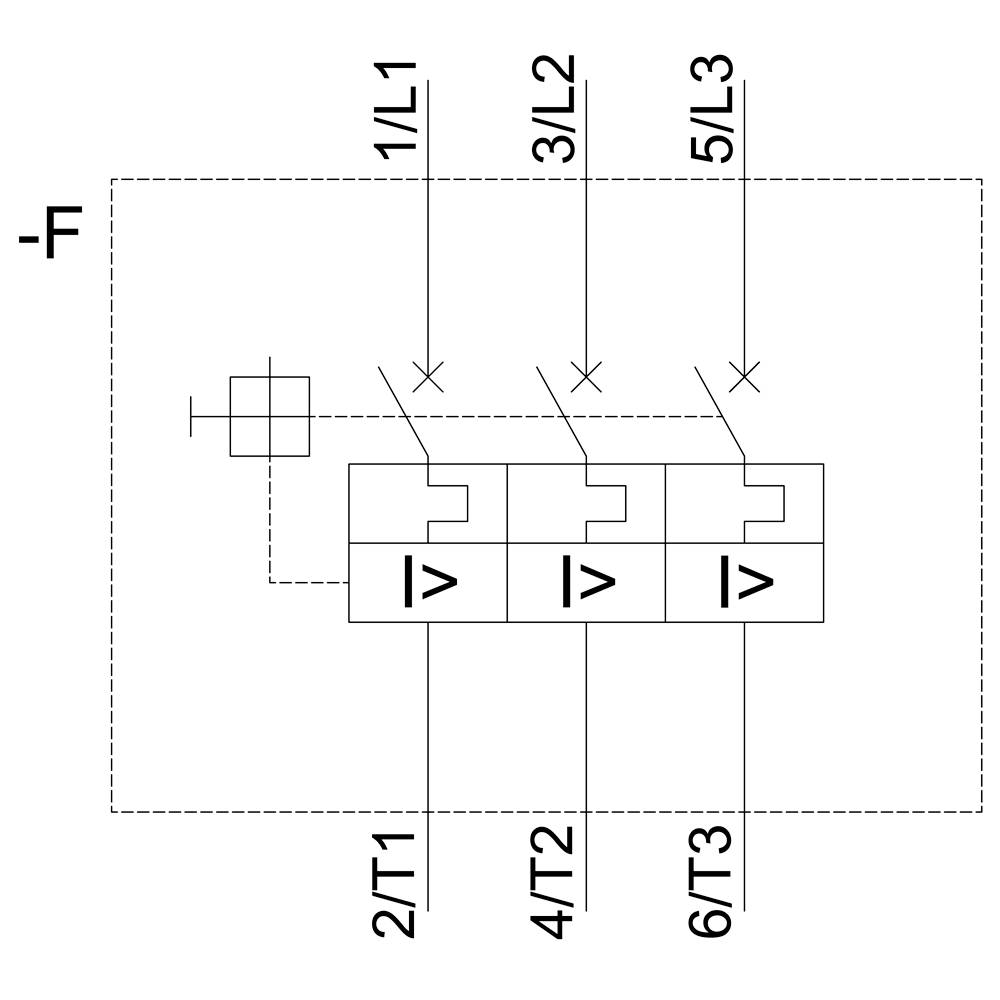

Schéma zapojení zobrazuje tři paralelně zapojené výkonové spínače s označeními 1/L1, 3/L2, 5/L3. Linie spojuje spínače.

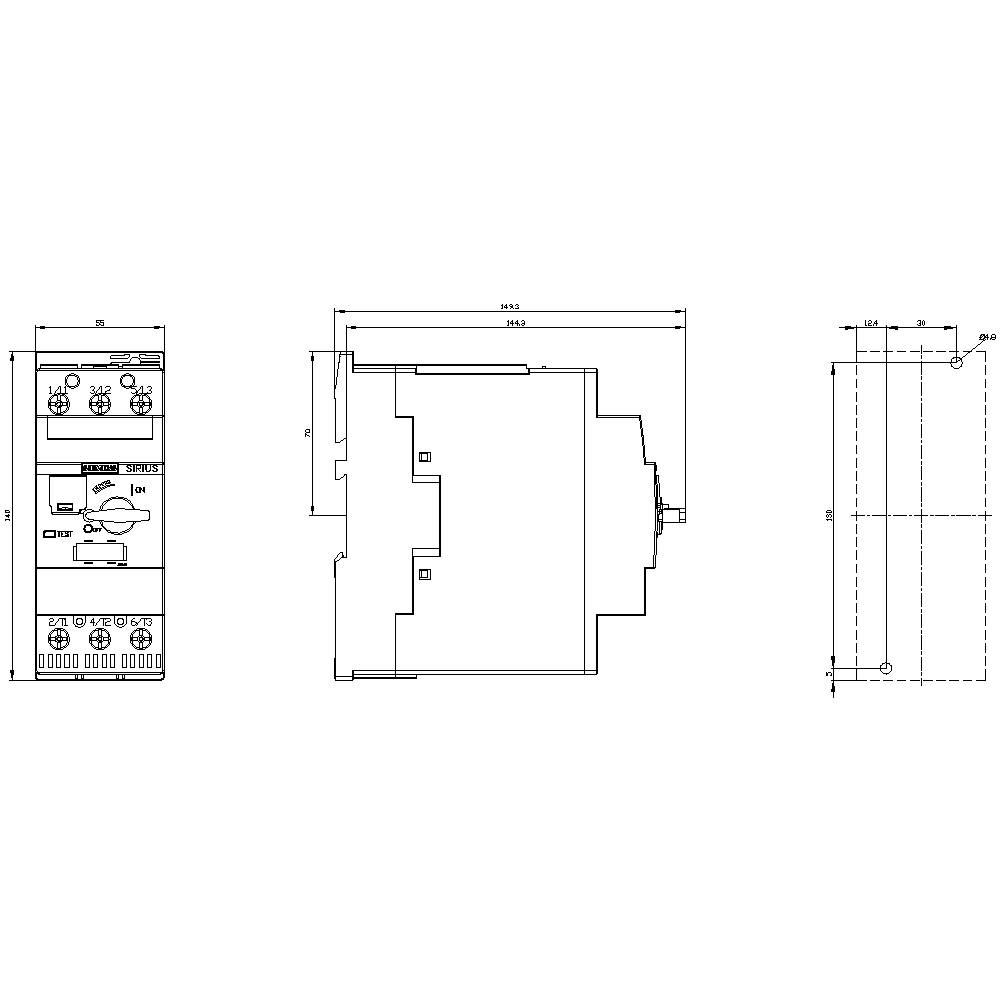

Technický výkres zařízení s pohledem zepředu, z boku a shora. Obsahuje rozměry, symboly a přípojky pro elektrickou instalaci.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

59 A

Připojení

šroubovací

Typ

3RV2032-4XA10

Konstrukční velikost

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 850,41 Kč / kus)

9 850,41 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2032-4XA10

Konstrukční velikost: S2

Rozsah nastavení proudu (min.): 49 A

Rozsah nastavení proudu (max.): 59 A

Rozsah nastavení (proud): 49 - 59 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 149 mm

Šířka: 55 mm

V: 140 mm

Rozm.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 55

: 140 mm

: 149 mm

: 30 kW

: NE

: 59 A

: NE

: 3

: 690-690 V

: 49-59 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 15 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV2031-4BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1746147

Doručení: Po 19. 10.

Conrad Electronic

20 A

Piece

14 A

Min.: 1

Násobky: 1

4 500,00 Kč^*

Siemens 3RV2031-4BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1746148

Doručení: St 21. 10.

Conrad Electronic

20 A

Piece

14 A

Min.: 1

Násobky: 1

4 718,18 Kč^*

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1736184

Doručení: Po 26. 10.

Conrad Electronic

20 A

Piece

14 A

Min.: 1

Násobky: 1

4 114,88 Kč^*

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699183

Doručení: Po 26. 10.

Conrad Electronic

20 A

Piece

14 A

Min.: 1

Násobky: 1

6 037,19 Kč^*

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1704589

Doručení: Po 19. 10.

Conrad Electronic

25 A

18 A

Min.: 1

Násobky: 1

4 061,98 Kč^*

Siemens 3RV2031-4DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1750311

Doručení: St 21. 10.

Conrad Electronic

25 A

Piece

18 A

Min.: 1

Násobky: 1

5 376,03 Kč^*

Siemens 3RV2031-4DB10 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1746149

Doručení: Po 26. 10.

Conrad Electronic

25 A

Piece

18 A

Min.: 1

Násobky: 1

6 037,19 Kč^*

Siemens 3RV2031-4DB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1746150

Doručení: Po 26. 10.

Conrad Electronic

25 A

Piece

18 A

Min.: 1

Násobky: 1

6 561,16 Kč^*

Siemens 3RV2031-4EA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1746151

Okamžité doručení: Út 13. 10.

3 KsConrad Electronic

32 A

Piece

22 A

Min.: 1

Násobky: 1

5 156,20 Kč^*

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704590

Doručení: Po 19. 10.

Conrad Electronic

32 A

Piece

22 A

Min.: 1

Násobky: 1

5 814,05 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746187 Siemens 3RV2032-4XA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 49 - 59 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746187 Siemens 3RV2032-4XA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 49 - 59 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S2 pro motor, Class 10 A 49...59 A N-spoušť spoušť 845 A šroubové připojení zvýšené spínací výkon výkon spínač SIRIUS 3RV2 pro ochrana motoru pro bezpečné vypnutí při zkratu a ochrana spotřebiče a zařízení proti přetížení a pro bezpečné oddělení zařízení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
