Name: Siemens 3RQ3018-2AM08-0AA0 výstupní propojovací člen 1 přepínací kontakt 5 ks
Brand: Siemens
SKU: 1746062
Availability: SoldOut

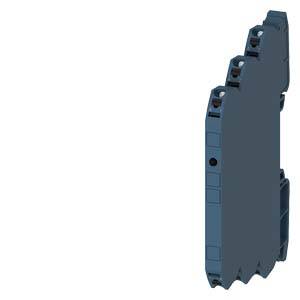

Úzký, obdélníkový elektrický relé s několika připojovacími svorkami nahoře, vhodný pro použití v průmyslových aplikacích.

Otevřená rozvodná skříň s četnými elektrickými komponenty a kabely, které jsou pečlivě uspořádány. Nahoře vpravo je umístěn výstražný signál.

Elektrický schéma zapojení s diodami, rezistory a spínačem zobrazuje směr proudu a propojení mezi komponenty.

Technický výkres elektrické zásuvkové komponenty. Boční a přední pohled s rozměry v milimetrech: 93 výška, 72,5 a 67,5 šířka, 6,2 hloubka.

1/4

Ilustrační obrázek

Kategorie produktu

výstupní propojovací člen

Typ kontaktu

1 přepínací kontakt

Typ

3RQ3018-2AM08-0AA0

Připojení

přípojka s pružinovým protitahem

Řídicí napětí (min.)

16.8 V/DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (799,00 Kč / kus)

3 995,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Vazební relé, Ausgangskoppelglied, 1W, 24 V/DC, pracovní rozsah 0,7-1,25 xUS

Dodatečné informace:

Technické parametry

Kategorie produktu: výstupní propojovací člen

Typ: 3RQ3018-2AM08-0AA0

Připojení: přípojka s pružinovým protitahem

Řídicí napětí (min.): 16.8 V/DC

Řídicí napětí (max.): 30 V/DC

Reakční doba: 5 ms

Čas rozpadu: 10 ms

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO2

Výkon cívky: 0.3 W

: IP20

Max. teplota: +70 °C

Min. teplota: -40 °C

Hloubka: 72.5 mm

Šířka: 6.2 mm

V: 93 mm

Rozm.: (š x v x h) 6.2 x 93 x 72.5 mm

Obsah: 5 ks

Splňuje RoHS: ano

: 6.2

: 93 mm

: 72.5 mm

: NE

: Polarized

: Mono stable

: NE

: Single contact

: NE

: IP20

: ANO

: DC

: 1

Ke stažení

List technických údajů

List technických údajů 1746062 Siemens 3RQ3018-2AM08-0AA0 výstupní propojovací člen 1 přepínací kontakt 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746062 Siemens 3RQ3018-2AM08-0AA0 výstupní propojovací člen 1 přepínací kontakt 5 ks

Popis

Výstupní konektor vazební relé, 1 W, DC 24 V pracovní rozsah 0,7 - 1,25 x US šířka krytu 6,2 mm pružinová spojka () Push-In tepelná proud 6 A relé s reléovým výstupem (není zásuvné) SIRIUS 3RQ3 pro galvanické oddělení, zesílení a přizpůsobení signálu mezi ovládání a periferní zařízení. Velmi úzké a kompaktní. Rychlé a bezproblémové zapojení na základní všeobecně platným softwarovým prostředím Bruckbarkeit všech potenciály. Popisovací plochou pro svorky a přístroj k dispozici více označení. Dodat lze jako vazební relé s reléovým výstupem, s polovodičový výstup nebo s relé, s různými provozní napětí a výstupního proudu a s pozlacenými kontakty nebo s ruční automatické přepínání. Jednotné příslušenství pro všechny verze zařízení, jako např. Verbindungskamme, Klippschilder nebo potenciál desky usnadňují výběr a prostorovou nenáročnost při skladování. Vazební relé 3RQ3 uvolnění osvědčená konstrukční řady 3TX70. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
