Siemens 3RH2911-2GA40 pomocný spínač 4 spínací kontakty zásuvné Vhodné pro značku (relé): Siemens Single 1 ks

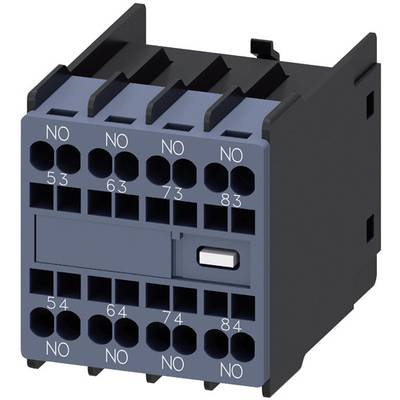

Černé elektrické relé s několika svorkami a štítky 'NO' u každého připojení, zobrazené v 3D grafickém provedení.

Ilustrační obrázek

Vnitřní pohled na rozváděč s elektronickými komponenty vlevo a deštěm politým oknem, které ukazuje stroje v dílně.

Schéma znázorňuje stykače a pomocné spínače v různých uspořádáních. Šipky propojují prvky. Legenda vysvětluje symboly a barvy. Hlavní použití: elektrické obvody.

'Znázornění dvou nad sebou ležících obdélníků rozdělených do sloupců s čísly od 53 do 84, počínaje shora.'

'Technický výkres relé. Zobrazuje přední a boční pohled s rozměry: 36x41,5 mm (přední pohled), 52,6x47,7 mm (boční pohled).'

Zobrazení elektrického schématu s očíslovanými svorkami 53, 63, 73, 83 a 54, 64, 74, 84, s označením 'NO'.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2911-2GA40

Konstrukční velikost

S00

Datasheety: (PDF)

Okamžité doručení: Pá 10. 7.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (655,00 Kč / kus)

655,00 Kč

Včetně DPH.

Už jen 1 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení produktu: Na přední straně zaklapávací na pomocný spínač 3RH2140/3RH2440Funkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / bez zpracování kabelů: 2x (0,5... 2,5 m²)Připojovací průřez vodiče / pomocné kontakty / jemný drát / při kabelové úpravě / maximálně: 2,5 m²

Druh obalu: Single

Kategorie produktu: pomocný spínač

Typ: 3RH2911-2GA40

Konstrukční velikost: S00

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Konstantní proud (max.): 6 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862290 Siemens 3RH2911-2GA40 pomocný spínač 4 spínací kontakty zásuvné Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný spínač zepředu, 4 s, elektrický dráha 1 s, 1 s, 1 s, 1 s pro pomocné ochranné konstrukční velikost S00 připojení pružiny 53/54 , 63/64 , 73/74 , 83/84 fyzicky kódovatelný pouze s Histykači 3RH2140* u 3RH2440* (podle EN 50011) pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
