Name: Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 1
Brand: Siemens
SKU: 1744477
Availability: BackOrder

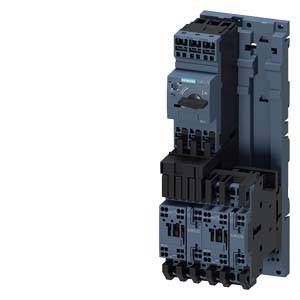

Na obrázku je modulární výkonový spínač pro průmyslové aplikace, který se skládá z několika komponentů.

Otevřená elektrická rozvodná skříň s kabely a přístroji vedle okna pokrytého kapkami deště. Venku je v pozadí rozmazaný modrý oceán.

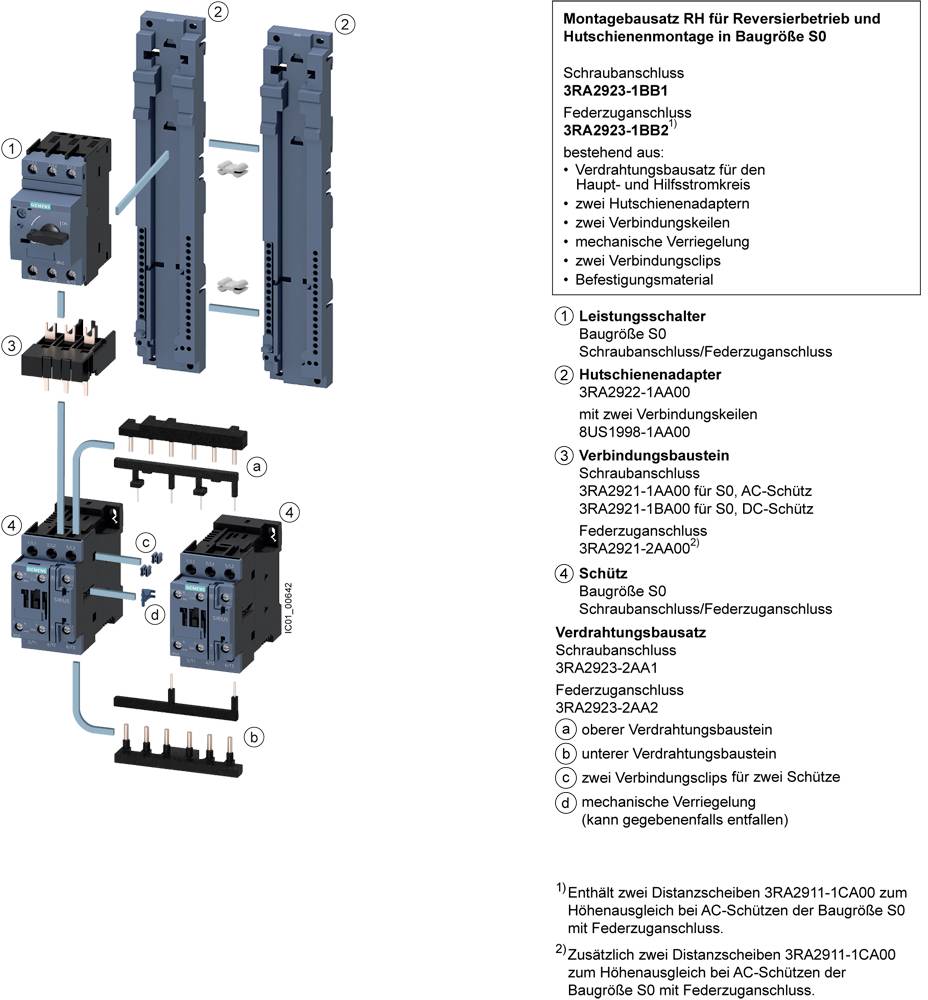

Obrázek znázorňuje postup montáže pro reverzní provoz ve velikosti S0. Obsahuje šroubové připojení, pružinové připojení a podpěrnou nohu.

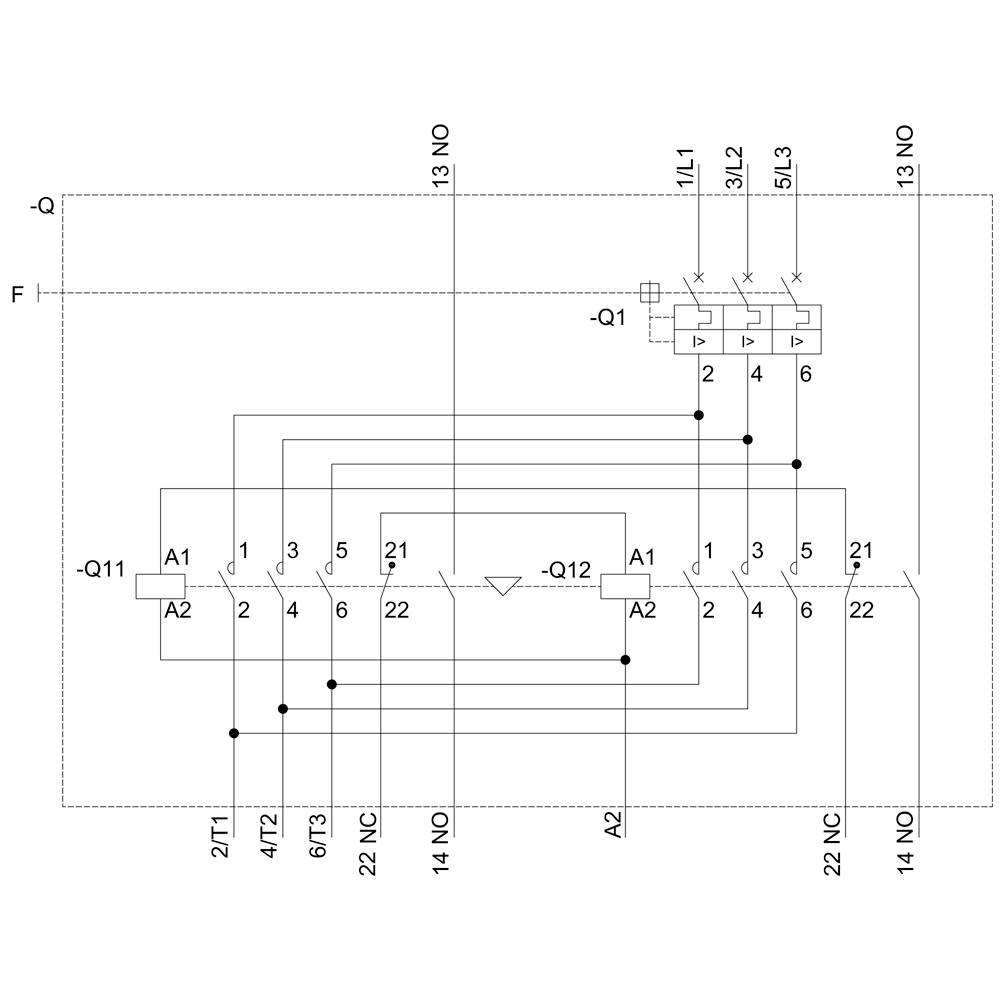

Schéma elektrického ovládání s různými spínači, kontakty a propojkami.

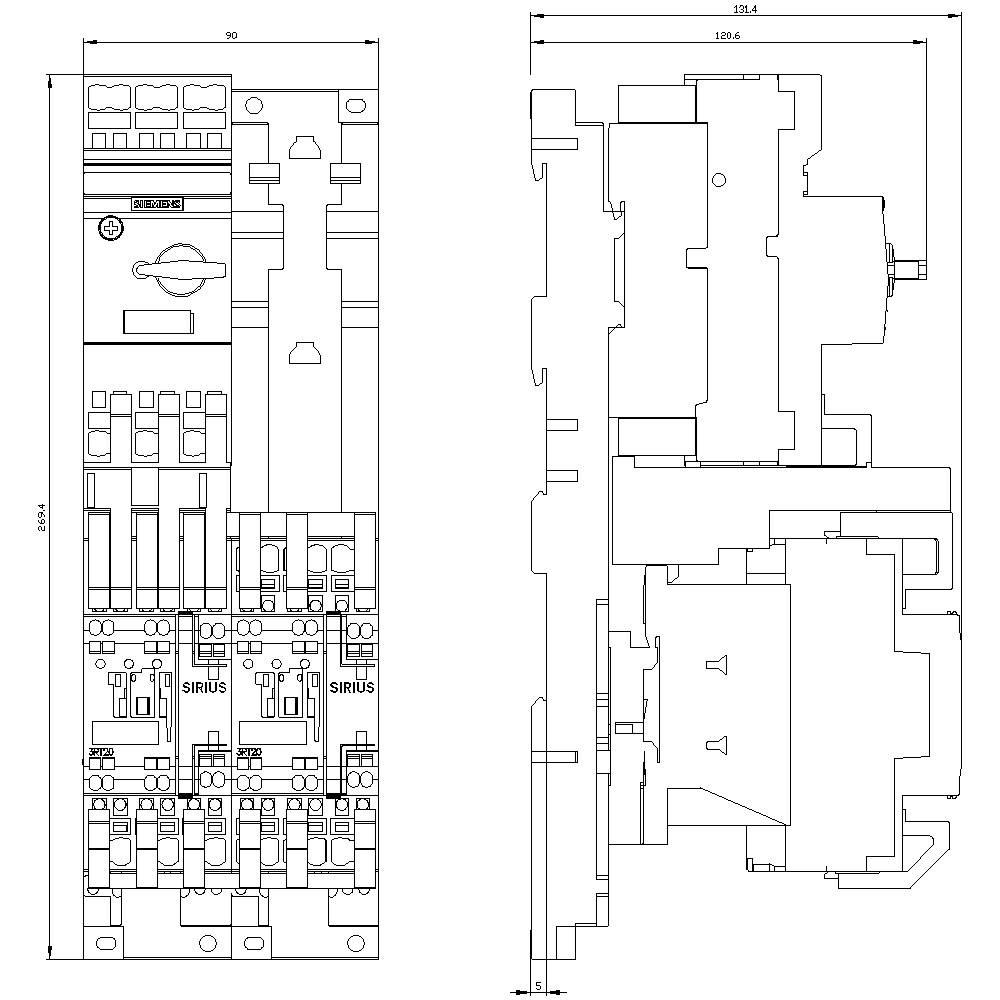

Technický výkres průmyslového systému výkonového spínače s několika komponenty, kabelovými přípoji a spínacími segmenty.

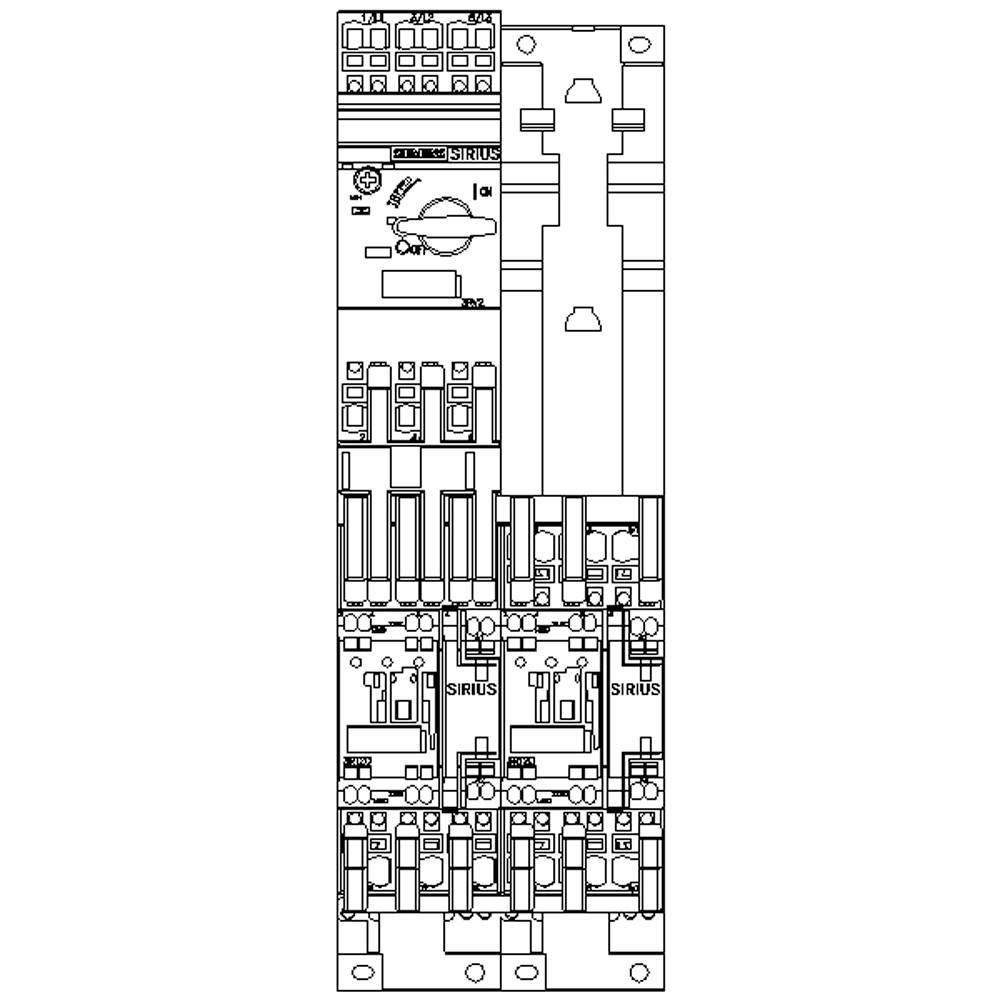

Technické schéma spínače SIRUIS. Zobrazuje detailní komponenty a jejich uspořádání pro ovládání elektrických zařízení.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 825,62 Kč / kus)

11 825,62 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: pružinová spojka
Velikost na Verbraucherabzweigs: S0
Provozní frekvence: 50/60 Hz

Napětí motoru: 690 V

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 15.5 A

Výkon motoru při 400 V: 7.5 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: ve vodorovné poloze na adaptér pro šroubování a montáž na lištu 35 mm

Číslo výrobce: 3RA22204BF270AP0

Jmenovitý proud: 15.5 A

Jmenovitý proud - filtr: 15.5 A

Typ: 3RA2220-4BF27-0AP0

Výkon motoru při 230 V/ 400 V: 7.5 kW

Rozm.: (š x v x h) 90 x 269 x 130 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 90 mm

V: 269 mm

Hloubka: 130 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 269 mm

: 130 mm

: NE

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: ANO

: NE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V/ 400 V

Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1744477

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

15.5 A

7.5 kW

Min.: 1

Násobky: 1

11 825,62 Kč^*

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744452

Doručení: Čt 5. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

7 569,42 Kč^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744454

Doručení: Po 19. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1699318

Doručení: Po 19. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

7 569,42 Kč^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1744456

Doručení: Po 19. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1704751

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

7 569,42 Kč^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1744457

Doručení: Po 19. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1744458

Doručení: Po 19. 10.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1744460

Doručení: Po 19. 10.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

8 756,20 Kč^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1699319

Doručení: Po 19. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

7 657,02 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 1

Popis

Spotřebiče rozbočovací sicherungslos, Reversierbetrieb AC 400 V, velikosti S0 13,0 - 20,0 A 230 V AC pružinová spojka pro montáž na din lištu s adaptér na nosnou lištu (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+ 1O () reverzní startér SIRIUS 3RA22 k ochraně a startování motorů. Na reverzní startér 3RA22 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a dva chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA22 uvolnění osvědčená konstrukční řady 3RA12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
