Name: Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 1
Brand: Siemens
SKU: 1743574
Availability: BackOrder

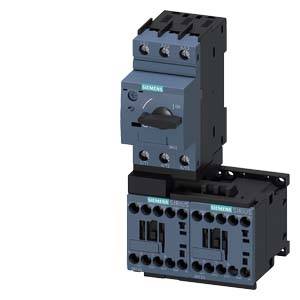

Průmyslový výkonový spínač od Siemensu, který představuje kombinaci ochranného spínače a stykače pro řízení elektrických obvodů.

Otevřená rozvaděčová skříň odhaluje komplexní kabeláž a elektronické komponenty. V pozadí je pohled na deštivou krajinu skrze okno.

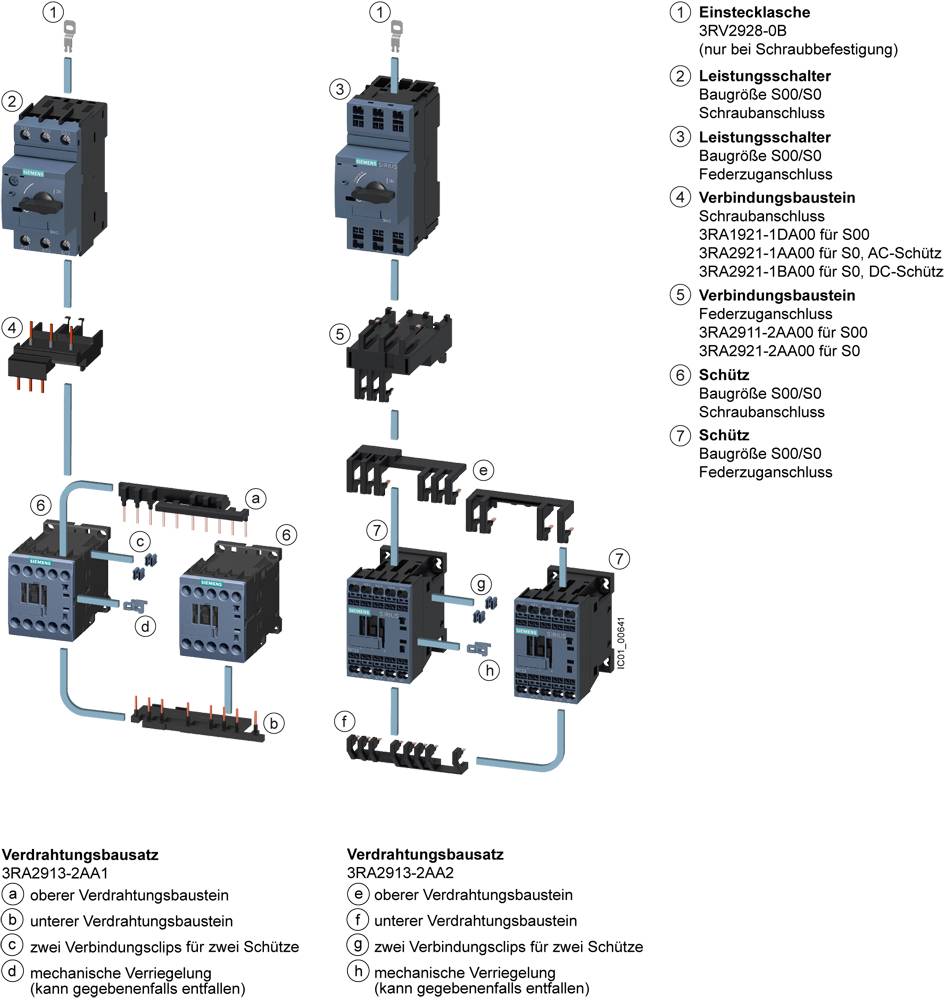

Schéma zapojení pro montážní sady 3RA2913-2AA1 a 3RA2913-2AA2. Zobrazuje návod k montáži výkonových spínačů a stykačů.

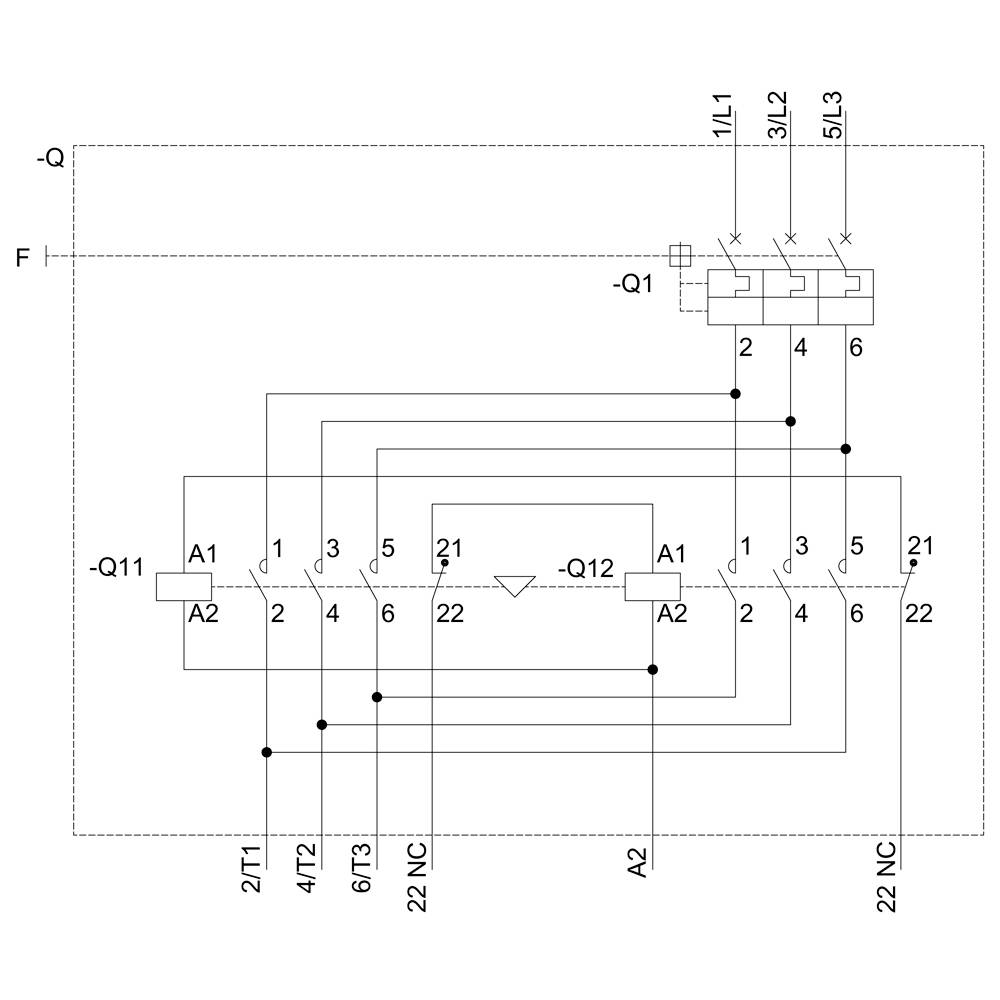

Schéma elektrického řízení s relé a stykači. Zobrazuje propojení mezi jednotkami A1, A2, Q1, Q11 s číselnými značkami.

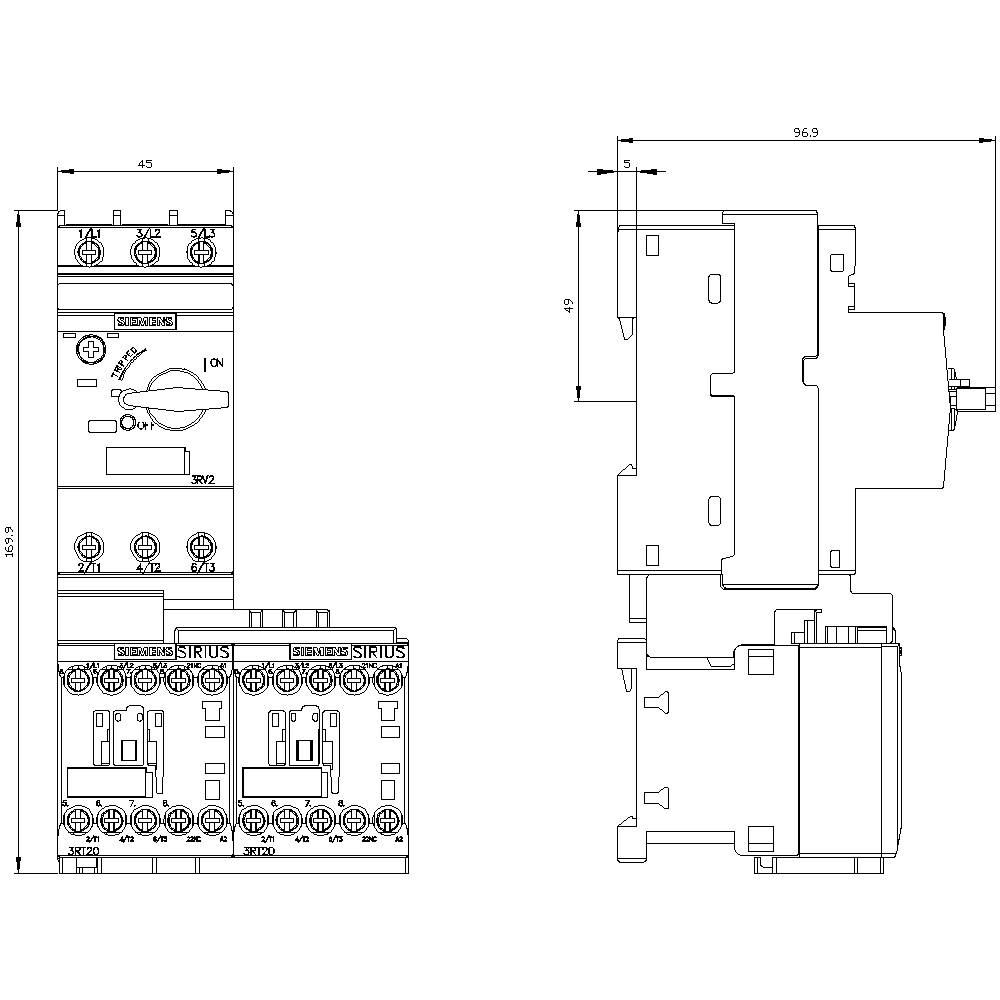

Technický výkres průmyslového spínače s bočním a předním pohledem. Rozměry jsou uvedeny v milimetrech.

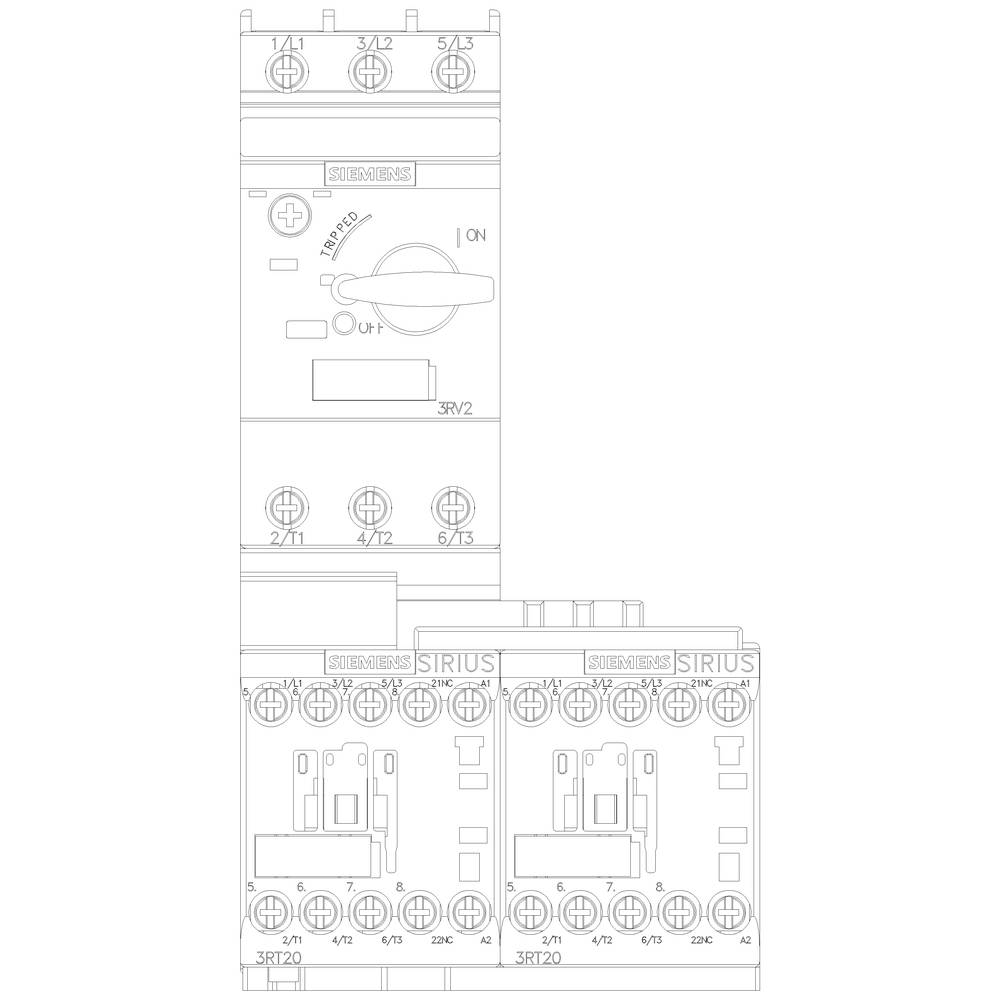

Technický diagram zobrazuje konstrukční uspořádání Siemens spínače s několika komponenty a jejich elektrickými přípoji.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 342,98 Kč / kus)

6 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: šroubové připojení
Velikost na Verbraucherabzweigs: S00
Provozní frekvence: 50/60 Hz

Napětí motoru: 400 V/AC

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 11.5 A

Výkon motoru při 400 V: 5.5 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: šroubové a montáž na lištu 35 mm

Číslo výrobce: 3RA22101KA172AP0

Jmenovitý proud: 11.5 A

Jmenovitý proud - filtr: 11.5 A

Typ: 3RA2210-1KA17-2AP0

Výkon motoru při 230 V/ 400 V: 5.5 kW

Rozm.: (š x v x h) 90 x 170 x 97 mm

Šířka: 90 mm

V: 170 mm

Hloubka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 170 mm

: 97 mm

: NE

: 5.5 kW

: 1

: 12 A

: 0

: 9-12.5 A

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: 230-230 V

: 230-230 V

: IP20

: NE

: NE

: CLASS 10

: ANO

: NE

: Screw connection

: Screw connection

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V/ 400 V

Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1743574

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

11.5 A

5.5 kW

Min.: 1

Násobky: 1

6 342,98 Kč^*

Siemens 3RA2210-1KD17-2AP0 3RA22101KD172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1743575

Doručení: Po 19. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

8 318,18 Kč^*

Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1743582

Doručení: Po 19. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

6 252,07 Kč^*

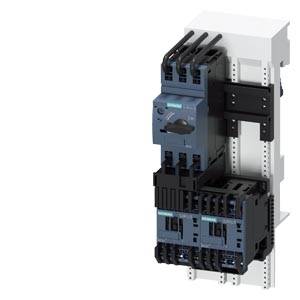

Siemens 3RA2210-1KH17-2AP0 3RA22101KH172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1744334

Doručení: Po 19. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

8 318,18 Kč^*

Siemens 3RA2210-4AA18-2AP0 3RA22104AA182AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1704523

Doručení: Po 19. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

7 131,40 Kč^*

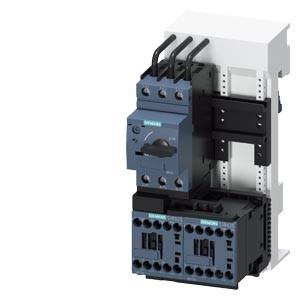

Siemens 3RA2210-4AD18-2AP0 3RA22104AD182AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1744448

Doručení: Po 19. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

9 106,61 Kč^*

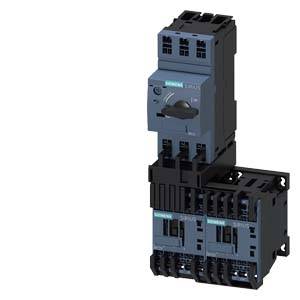

Siemens 3RA2210-4AE18-2AP0 3RA22104AE182AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1744450

Doručení: Po 19. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3RA2210-4AH18-2AP0 3RA22104AH182AP0 napaječ pro spotřebiče Výkon motoru při 400 V 7.5 kW 690 V Jmenovitý proud 15.5 A

Objednací číslo:1699141

Doručení: Po 19. 10.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

9 106,61 Kč^*

Ke stažení

List technických údajů

List technických údajů 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 1

Popis

Spotřebiče rozbočovací sicherungslos, Reversierbetrieb AC 400 V, velikosti S00 9,00 - 12,5 A 230 V AC šroubové připojení pro montáž na din lištu Zuordnungsart 1, Iq = 150 kA 1 NC () reverzní startér SIRIUS 3RA22 k ochraně a startování motorů. Na reverzní startér 3RA22 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a dva chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA22 uvolnění osvědčená konstrukční řady 3RA12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
