Name: Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.75 kW 690 V Jmenovitý proud
Brand: Siemens
SKU: 1743239
Availability: BackOrder

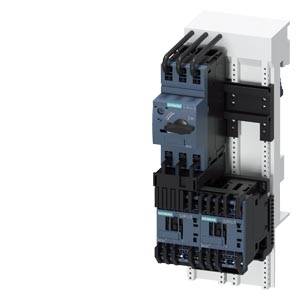

Elektromodul s několika komponenty a kabeláží, namontovaný na držáku. Vhodný pro průmyslové aplikace.

Rozvaděč ukazuje otevřené elektrické komponenty, vedle něj stojí velký stroj za deštěm politým oknem.

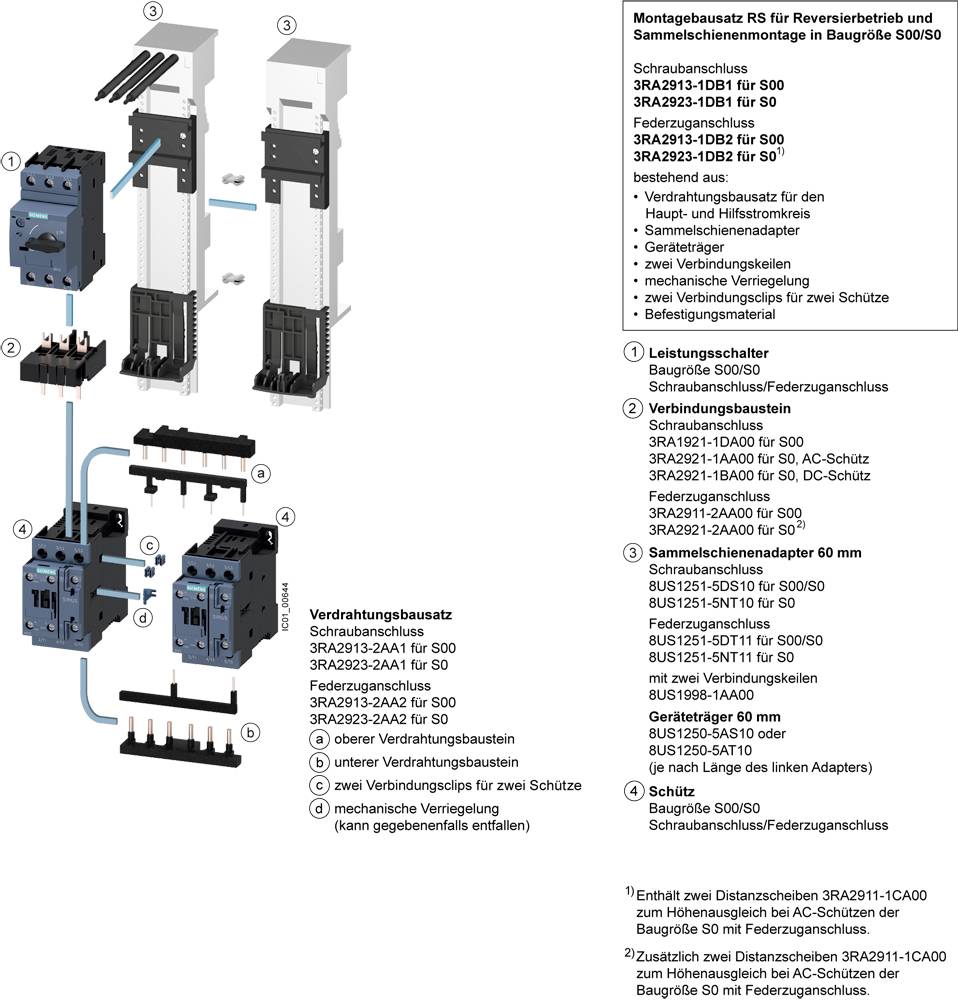

Montážní sada pro revizní provoz a sběrnicové systémy ve velikosti S00/S0 ukazuje vývojový diagram s popisky připojovacích možností a montážních komponent.

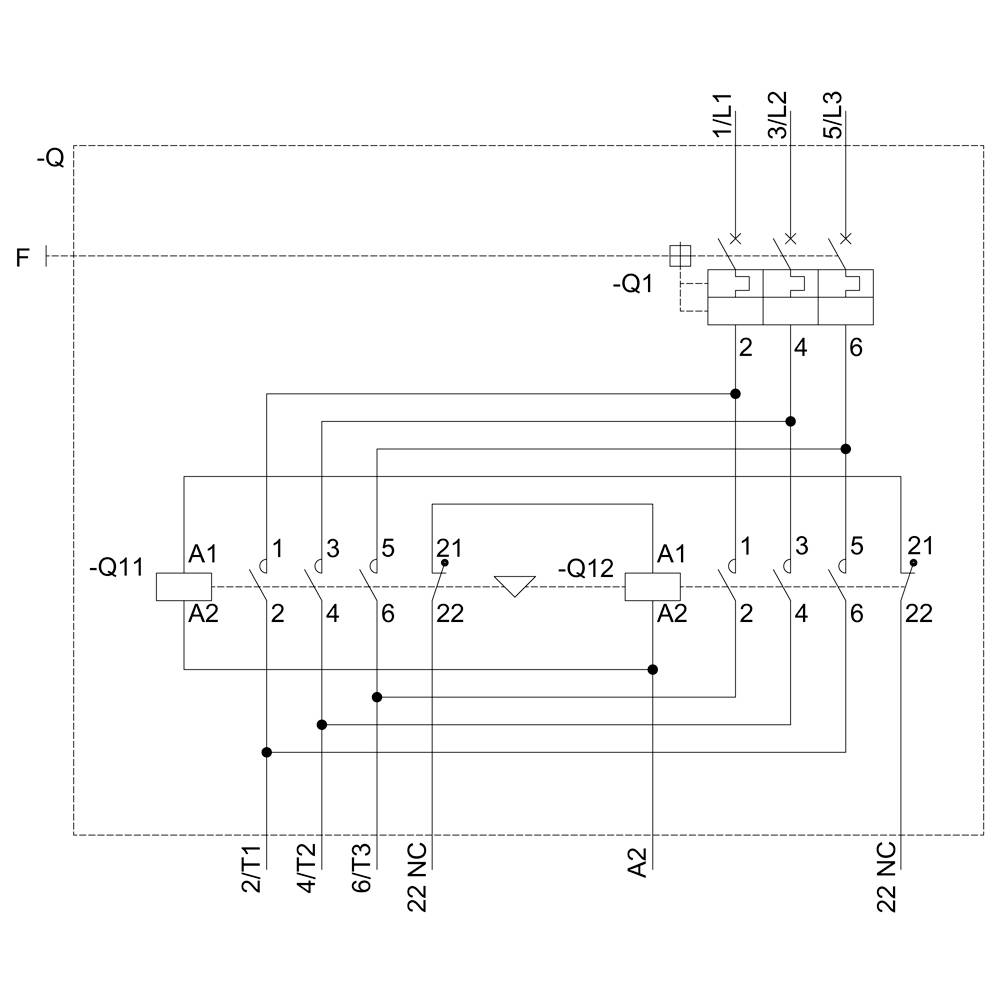

Elektrický schéma zapojení s ochranným kontaktem a cívkami, zobrazující relé, popisky a vodicí trasy.

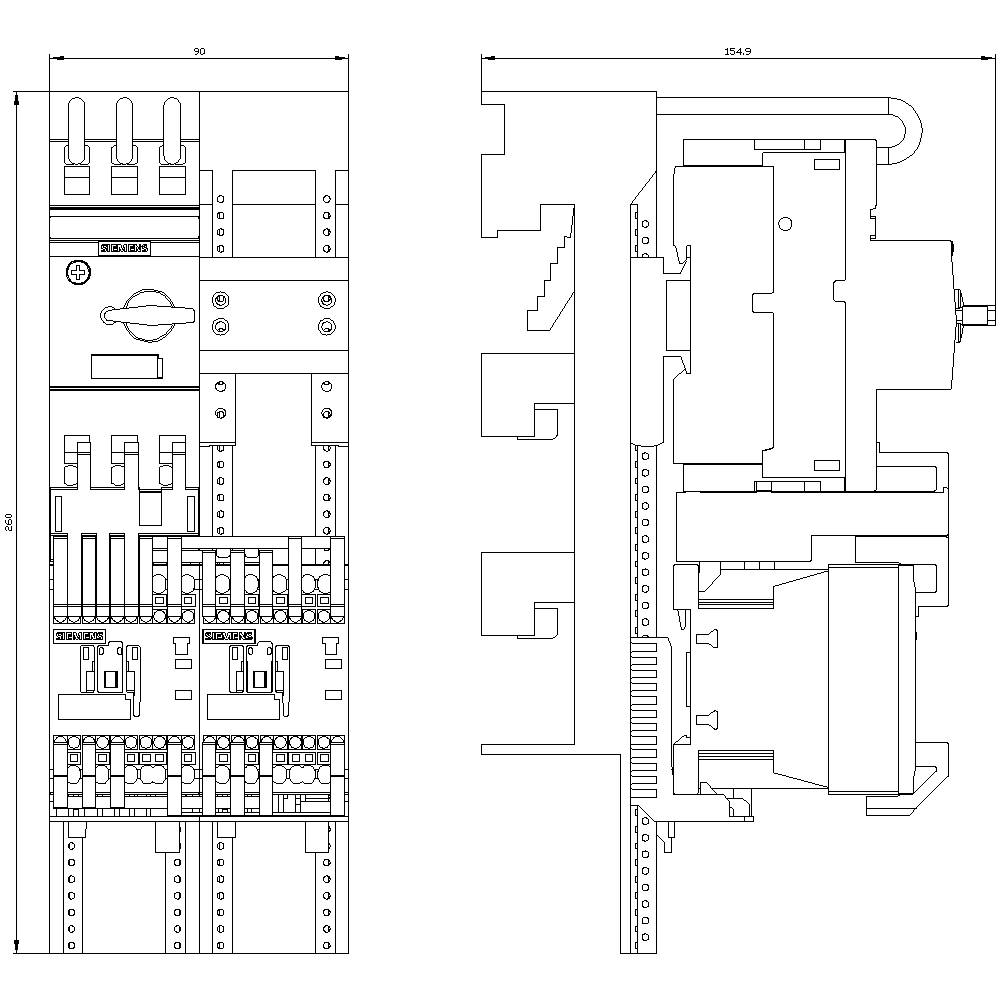

Technický výkres elektrické rozvodné skříně s čelním pohledem na levé straně a bočním pohledem vpravo, detaily spínačů a připojení.

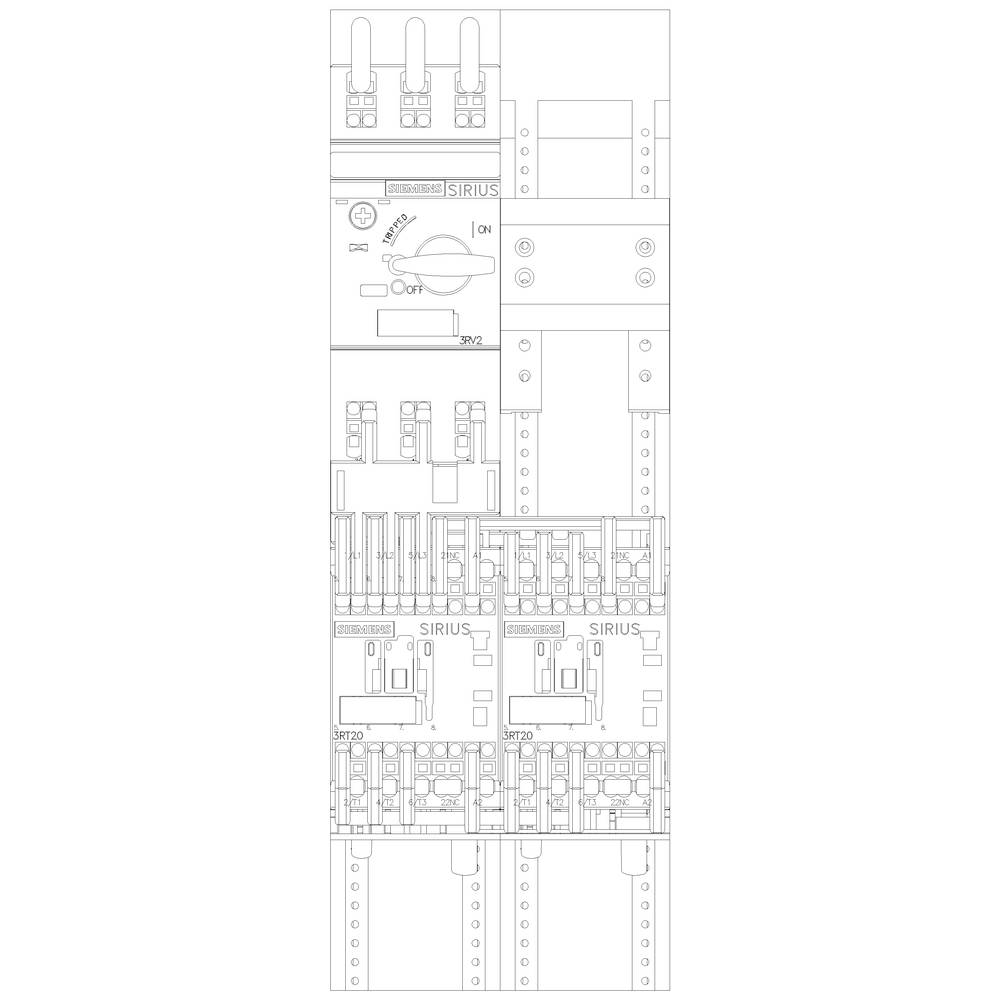

Technický výkres rozváděčového uspořádání s různými spínacími komponenty znázorňující elektrické propojení a řídicí prvky.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 351,24 Kč / kus)

7 351,24 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: pružinová spojka
Velikost na Verbraucherabzweigs: S00
Provozní frekvence: 50/60 Hz

Napětí motoru: 690 V

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 1.9 A

Výkon motoru při 400 V: 0.75 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: ve vodorovné poloze pro uchycení na přípojnicový systém 60 mm

Číslo výrobce: 3RA22101BH152AP0

Jmenovitý proud: 1.9 A

Jmenovitý proud - filtr: 1.9 A

Typ: 3RA2210-1BH15-2AP0

Výkon motoru při 230 V/ 400 V: 0.75 kW

Rozm.: (š x v x h) 90 x 260 x 155 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 90 mm

V: 260 mm

Hloubka: 155 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 260 mm

: 155 mm

: NE

: 0.75 kW

: 1

: 2 A

: 0

: IP20

: CLASS 10

: ANO

: NE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 2 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V/ 400 V

Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.75 kW 690 V Jmenovitý proud 1.9 A

Objednací číslo:1743239

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

1.9 A

0.75 kW

Min.: 1

Násobky: 1

7 351,24 Kč^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud 0.85 A

Objednací číslo:1743209

Doručení: Po 19. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

5 156,20 Kč^*

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud 0.85 A

Objednací číslo:1743211

Doručení: Po 19. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud 0.85 A

Objednací číslo:1743213

Doručení: Po 19. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

5 156,20 Kč^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud 0.85 A

Objednací číslo:1699084

Doručení: Po 19. 10.

Conrad Electronic

850 mA

0.25 kW

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.37 kW 690 V Jmenovitý proud 1.1 A

Objednací číslo:1748493

Doručení: Po 19. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

5 268,60 Kč^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.37 kW 690 V Jmenovitý proud 1.1 A

Objednací číslo:1699085

Doručení: Po 19. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

7 219,01 Kč^*

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.37 kW 690 V Jmenovitý proud 1.1 A

Objednací číslo:1743217

Doručení: Po 19. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

5 268,60 Kč^*

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.37 kW 690 V Jmenovitý proud 1.1 A

Objednací číslo:1743219

Doručení: Po 19. 10.

Conrad Electronic

1.1 A

0.37 kW

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.55 kW 690 V Jmenovitý proud 1.5 A

Objednací číslo:1743221

Doručení: Po 19. 10.

Conrad Electronic

1.5 A

0.55 kW

Min.: 1

Násobky: 1

5 268,60 Kč^*

Ke stažení

List technických údajů

List technických údajů 1743239 Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.75 kW 690 V Jmenovitý proud

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743239 Siemens 3RA2210-1BH15-2AP0 3RA22101BH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.75 kW 690 V Jmenovitý proud

Popis

Spotřebiče rozbočovací sicherungslos, Reversierbetrieb AC 400 V, velikosti S00 1,40 - 2,00 A AC 230 V pružinová spojka pro 60 mm přípojnicové systémy (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1 NC () reverzní startér SIRIUS 3RA22 k ochraně a startování motorů. Na reverzní startér 3RA22 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a dva chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA22 uvolnění osvědčená konstrukční řady 3RA12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
