Name: Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud
Brand: Siemens
SKU: 1743184
Availability: BackOrder

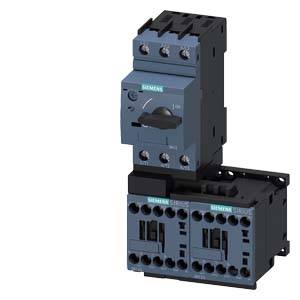

Elektrický výkonový spínač Siemens s přepínačem pro elektrické řízení a ochranu elektrických obvodů.

Pohled na otevřenou elektrorozvodnou skříň s množstvím kabelů a komponent, vedle něhož je vlhká okenní oblast s rozmazaným pohledem na stroj.

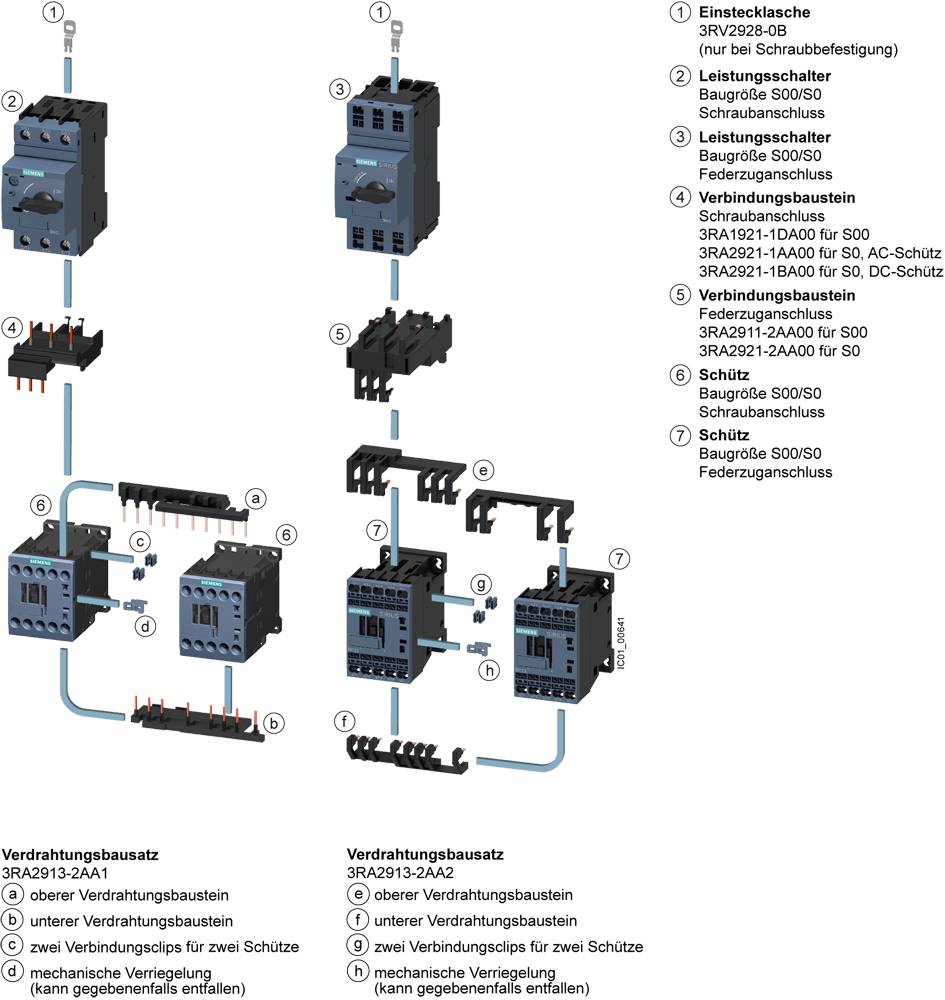

Schéma zapojení s výkonovým spínačem, stykačem a kabelážními sadami. Zobrazuje zapojení a označení komponentů pro elektrickou instalaci.

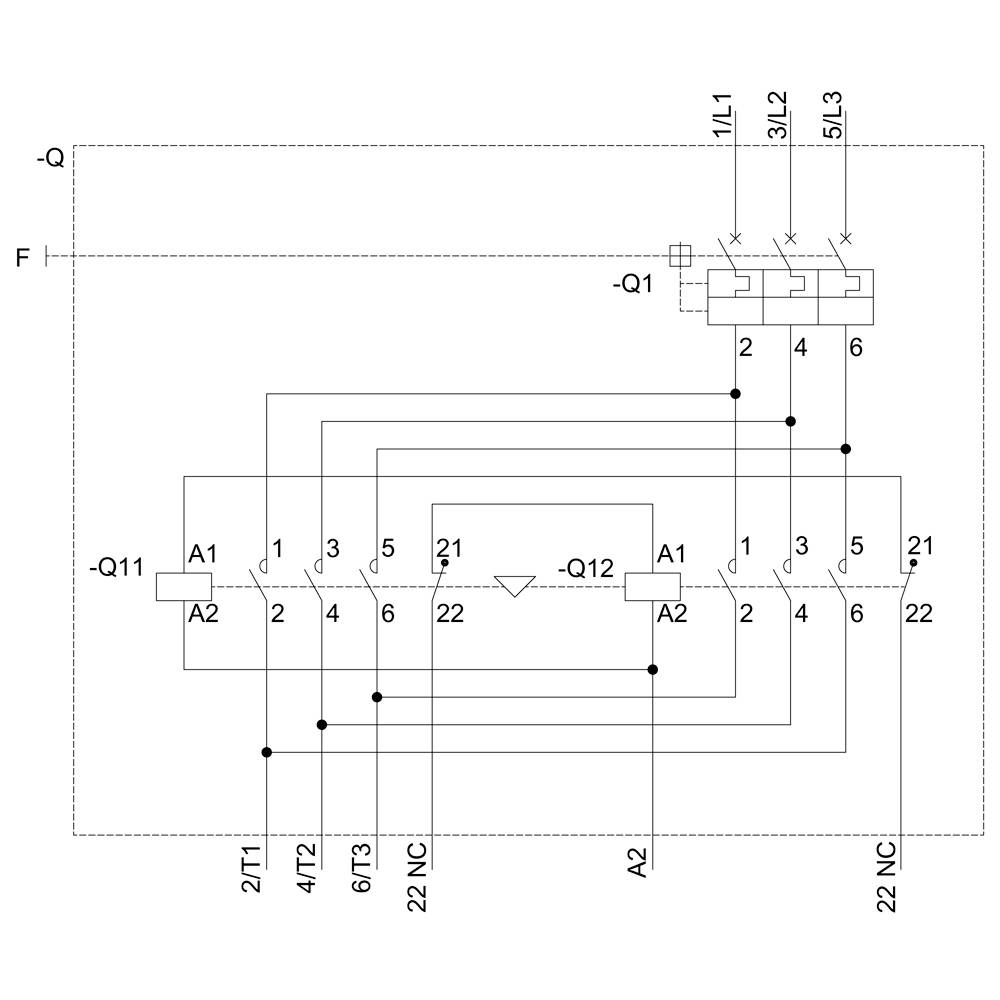

Schéma elektrického obvodu se čtyřmi relé (Q1, Q2, Q3, Q4). Zobrazuje propojení a svorky. Vlevo se nachází svorkovnice, nahoře vpravo 5-pólové připojení.

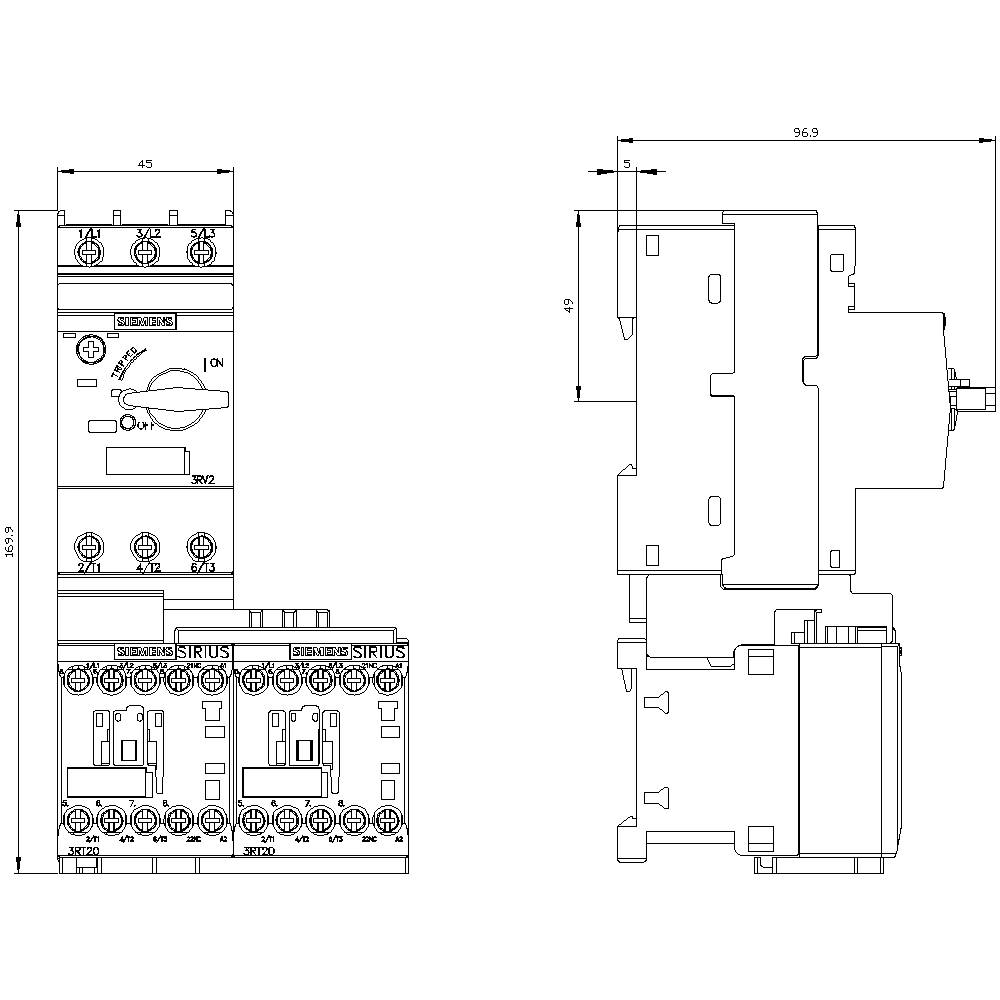

Technický výkres elektrického spínacího zařízení s podrobnými rozměry. Zobrazuje přední a boční pohled pro instalaci.

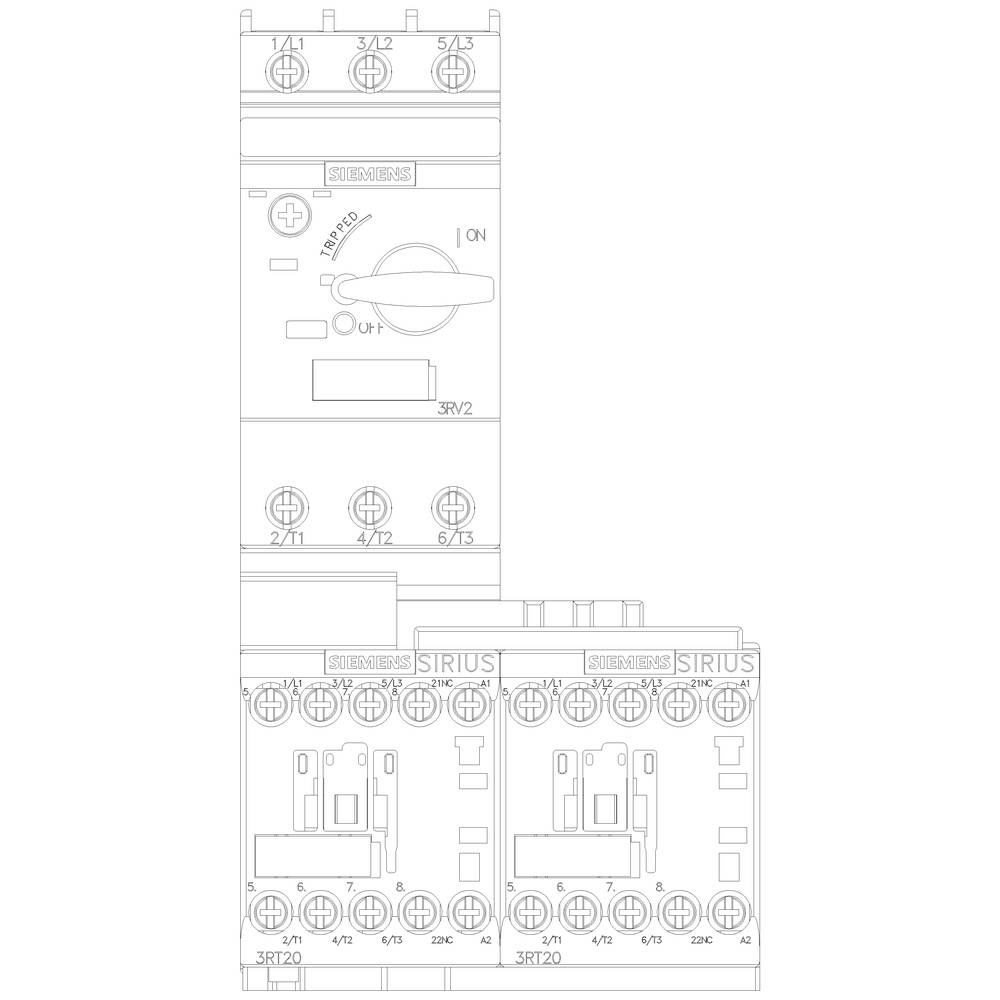

Technické schéma systému elektrického stykače a motorové ochrany, znázorněné ve dvourozměrném výkresu.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 045,45 Kč / kus)

5 045,45 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: šroubové připojení
Velikost na Verbraucherabzweigs: S00
Provozní frekvence: 50/60 Hz

Napětí motoru: 400 V/AC

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 0.3 A

Výkon motoru při 400 V: 0.09 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: šroubové a montáž na lištu 35 mm

Číslo výrobce: 3RA22100EA152AP0

Jmenovitý proud: 0.3 A

Jmenovitý proud - filtr: 300 mA

Typ: 3RA2210-0EA15-2AP0

Výkon motoru při 230 V/ 400 V: 0.09 kW

Rozm.: (š x v x h) 90 x 170 x 97 mm

Připojení: šroubová svorka

Šířka: 90 mm

V: 170 mm

Hloubka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 170 mm

: 97 mm

: NE

: 0.09 kW

: 1

: 0.4 A

: 0

: 0.28-0.4 A

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: 230-230 V

: 230-230 V

: IP20

: NE

: NE

: CLASS 10

: ANO

: NE

: Screw connection

: Screw connection

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: AC

: Other

: 0.4 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V/ 400 V

Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud 0.3 A

Objednací číslo:1743184

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

300 mA

0.09 kW

Min.: 1

Násobky: 1

5 045,45 Kč^*

Siemens 3RA2210-0BA15-2AP0 3RA22100BA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742191

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

5 045,45 Kč^*

Siemens 3RA2210-0BD15-2AP0 3RA22100BD152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742193

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

6 913,22 Kč^*

Siemens 3RA2210-0BE15-2AP0 3RA22100BE152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742194

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

5 045,45 Kč^*

Siemens 3RA2210-0BH15-2AP0 3RA22100BH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1748486

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

6 913,22 Kč^*

Siemens 3RA2210-0CA15-2AP0 3RA22100CA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742197

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

5 045,45 Kč^*

Siemens 3RA2210-0CD15-2AP0 3RA22100CD152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742199

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

6 913,22 Kč^*

Siemens 3RA2210-0CE15-2AP0 3RA22100CE152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742201

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

5 045,45 Kč^*

Siemens 3RA2210-0CH15-2AP0 3RA22100CH152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1742203

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

6 913,22 Kč^*

Siemens 3RA2210-0DA15-2AP0 3RA22100DA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud 0.3 A

Objednací číslo:1742205

Doručení: Po 19. 10.

Conrad Electronic

300 mA

0.09 kW

Min.: 1

Násobky: 1

5 045,45 Kč^*

Ke stažení

List technických údajů

List technických údajů 1743184 Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743184 Siemens 3RA2210-0EA15-2AP0 3RA22100EA152AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud

Popis

Spotřebiče rozbočovací sicherungslos, Reversierbetrieb AC 400 V, velikosti S00 0,28 - 0,40 A AC 230 V šroubové připojení pro montáž na din lištu (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1 NC () reverzní startér SIRIUS 3RA22 k ochraně a startování motorů. Na reverzní startér 3RA22 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a dva chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA22 uvolnění osvědčená konstrukční řady 3RA12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
