Name: Siemens 3RA2110-0JE15-1AP0 3RA21100JE151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud
Brand: Siemens
SKU: 1744434
Availability: BackOrder

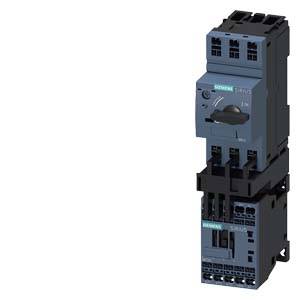

Elektrický výkonový spínač s několika svorkami a spínači, vhodný pro průmyslové aplikace a distribuci elektrické energie.

Pohled skrz okno pokryté kapkami deště na výrobní stroje v moderně vybavené výrobní hale.

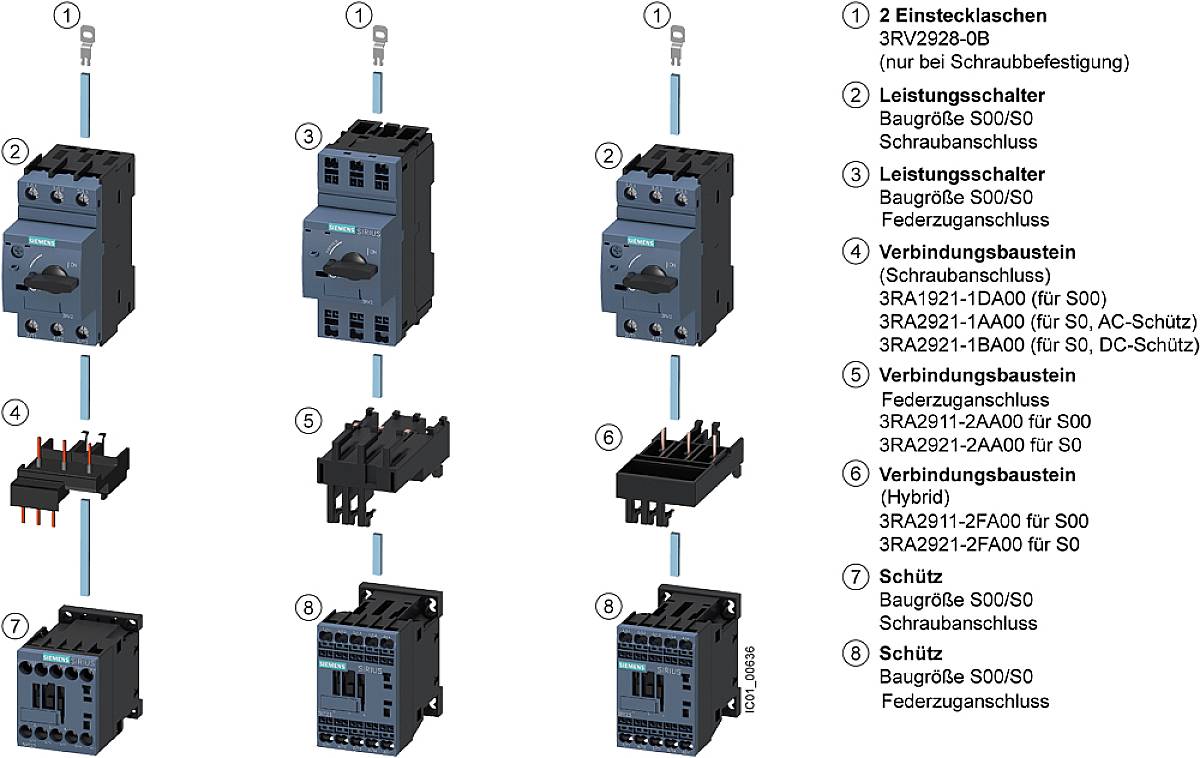

Přehled spínacích zařízení s připojovacími lištami, výkonovými spínači a propojovacími moduly (např. typy 3RV2928-0B, 3RA2911-1DA00).

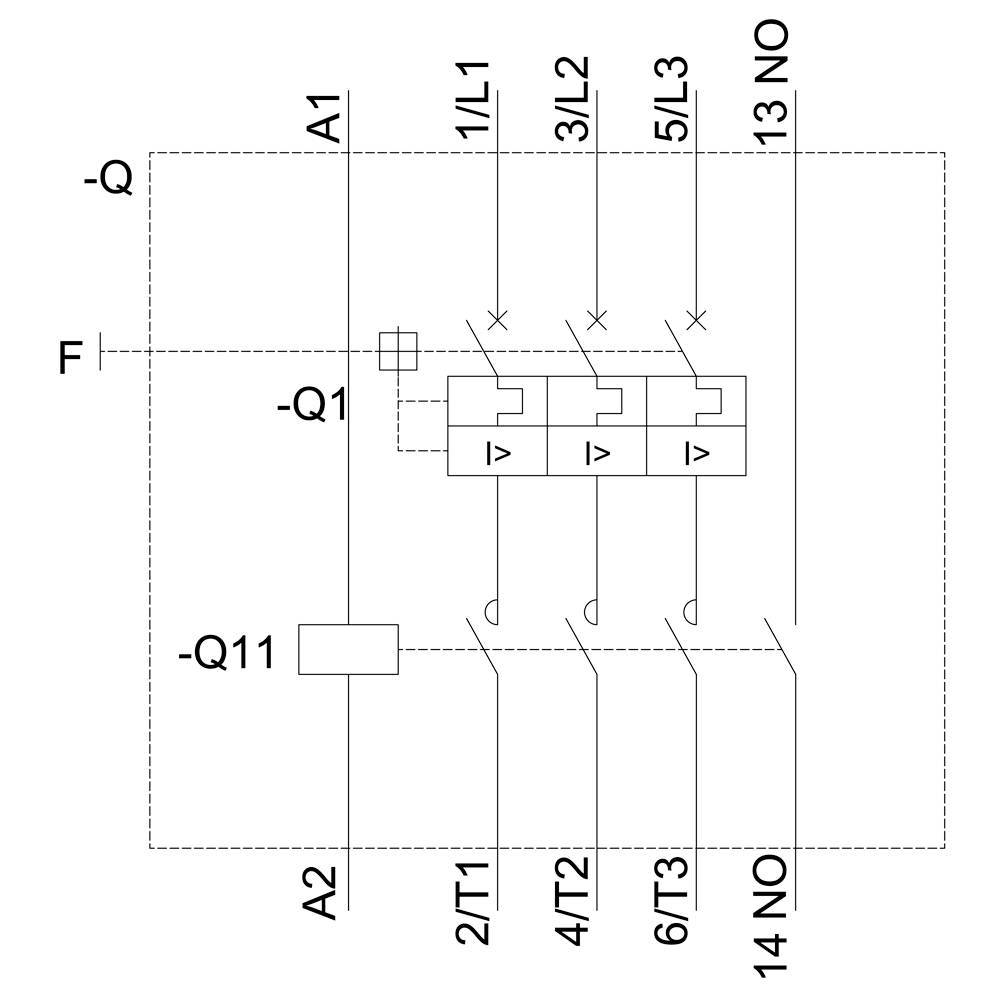

Schéma zapojení ochranného relé: Zobrazuje tři výkonové spínače zapojené sériově s přípoji L1/L2/L3 a T1/T2/T3. Označuje Q1 a Q11.

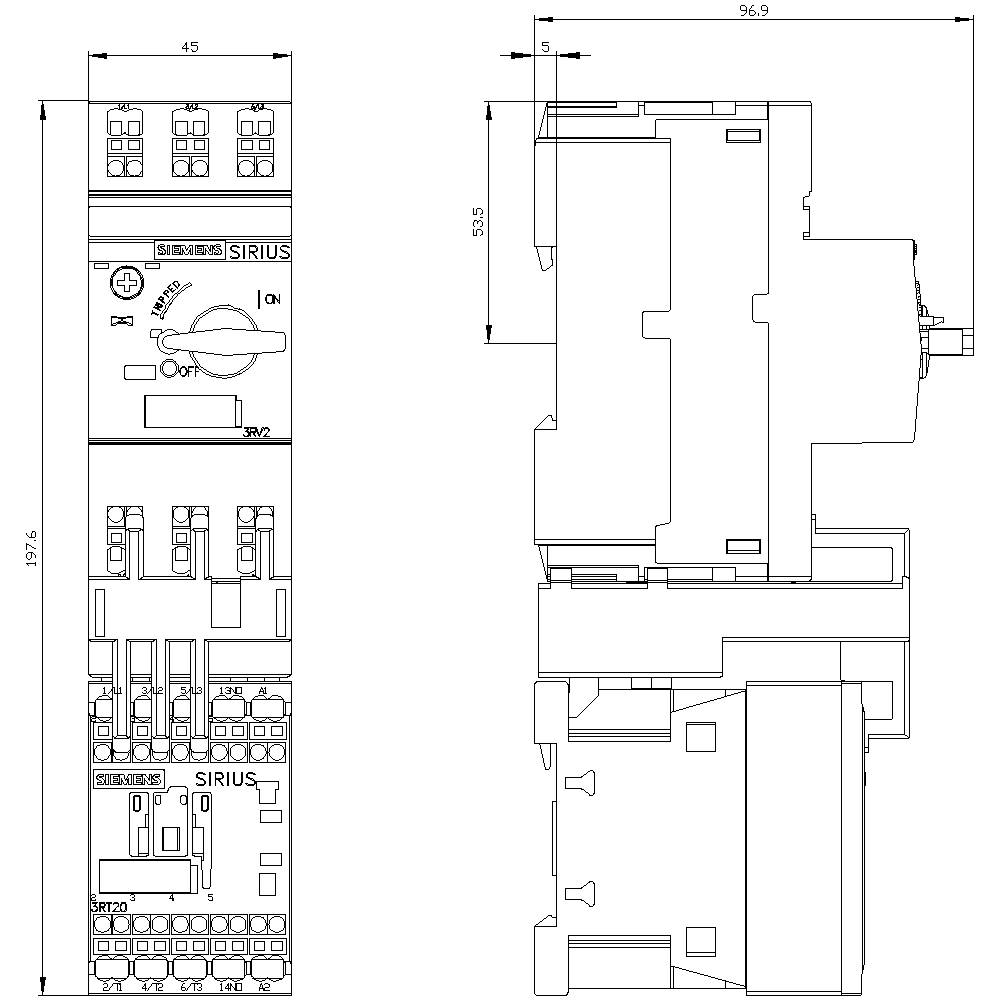

Technický výkres elektrického spínacího systému, včetně poloh spínačů a elektrických obvodů, rozměrů a popisků.

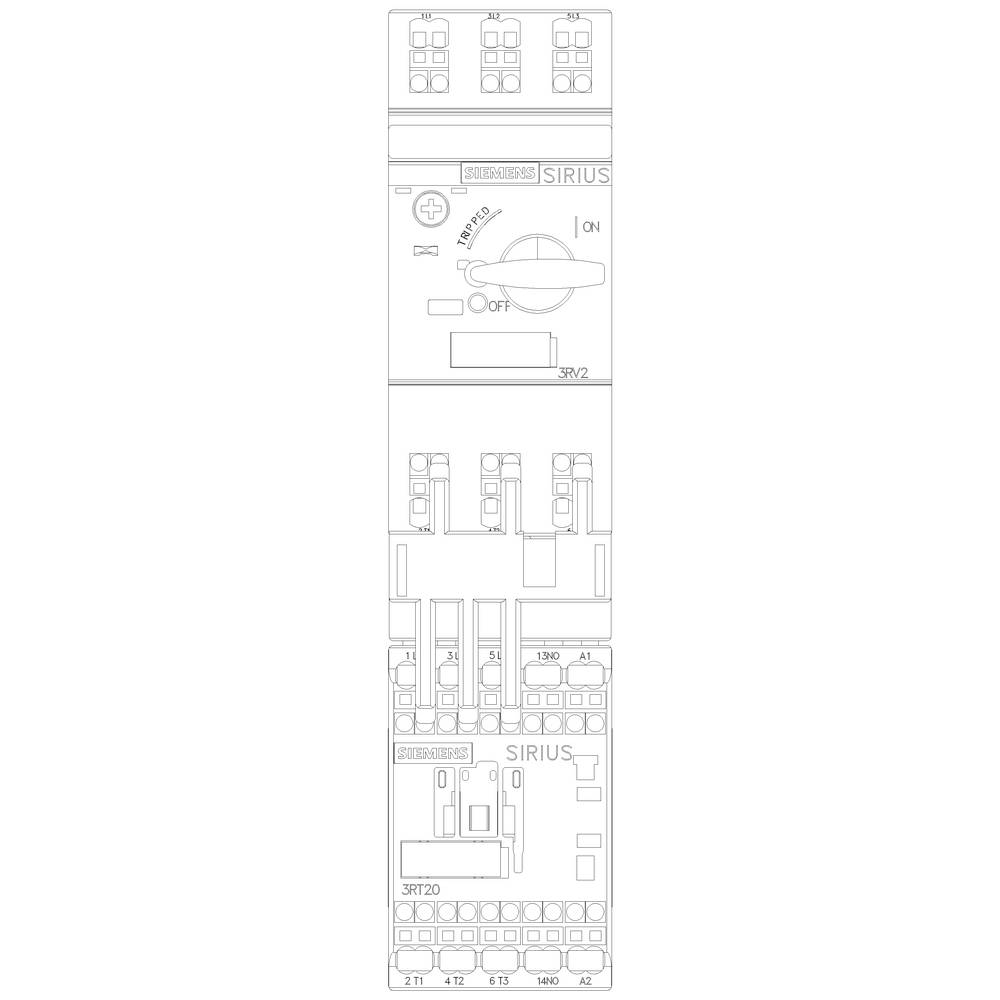

Technický výkres elektrického spínače s označením 'SIRIUS', přepínač zapnuto/vypnuto, s několika připojovacími svorkami.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 731,40 Kč / kus)

3 731,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: pružinová spojka
Velikost na Verbraucherabzweigs: S00
Provozní frekvence: 50/60 Hz

Napětí motoru: 400 V/AC

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 0.85 A

Výkon motoru při 400 V: 0.25 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: šroubové a montáž na lištu 35 mm

Číslo výrobce: 3RA21100JE151AP0

Jmenovitý proud: 0.85 A

Jmenovitý proud - filtr: 850 mA

Typ: 3RA2110-0JE15-1AP0

Výkon motoru při 230 V/ 400 V: 0.25 kW

Rozm.: (š x v x h) 45 x 198 x 97 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 45 mm

V: 198 mm

Hloubka: 97 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 198 mm

: 97 mm

: NE

: 0.25 kW

: 1

: 1 A

: 0

: 0.7-1 A

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: 230-230 V

: 230-230 V

: IP20

: NE

: NE

: CLASS 10

: ANO

: NE

: Spring clamp connection

: Spring clamp connection

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: AC

: Other

: 1 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V/ 400 V

Siemens 3RA2110-0BA15-1AP0 3RA21100BA151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1743470

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RA2110-0BD15-1AP0 3RA21100BD151AP0 napaječ pro spotřebiče 690 V Jmenovitý proud 0.2 A

Objednací číslo:1743472

Doručení: Po 19. 10.

Conrad Electronic

200 mA

Min.: 1

Násobky: 1

4 830,58 Kč^*

Siemens 3RA2110-0BE15-1AP0 3RA21100BE151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1743473

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RA2110-0BH15-1AP0 3RA21100BH151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1701701

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

4 718,18 Kč^*

Siemens 3RA2110-0CA15-1AP0 3RA21100CA151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1743476

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RA2110-0CD15-1AP0 3RA21100CD151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1699285

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

4 830,58 Kč^*

Siemens 3RA2110-0CE15-1AP0 3RA21100CE151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1743540

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RA2110-0CH15-1AP0 3RA21100CH151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.06 kW 690 V Jmenovitý proud 0.2 A

Objednací číslo:1743542

Doručení: Po 19. 10.

Conrad Electronic

200 mA

0.06 kW

Min.: 1

Násobky: 1

4 718,18 Kč^*

Siemens 3RA2110-0DA15-1AP0 3RA21100DA151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud 0.3 A

Objednací číslo:1750613

Doručení: Po 19. 10.

Conrad Electronic

300 mA

0.09 kW

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens 3RA2110-0DD15-1AP0 3RA21100DD151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.09 kW 690 V Jmenovitý proud 0.3 A

Objednací číslo:1743545

Doručení: Po 19. 10.

Conrad Electronic

300 mA

0.09 kW

Min.: 1

Násobky: 1

4 830,58 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744434 Siemens 3RA2110-0JE15-1AP0 3RA21100JE151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744434 Siemens 3RA2110-0JE15-1AP0 3RA21100JE151AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.25 kW 690 V Jmenovitý proud

Popis

Spotřebiče rozbočovací sicherungslos, přímo rozběhový AC 400 V, velikosti S00 0,70 - 1,00 A AC 230 V pružinová spojka pro montáž na din lištu (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S () přímý startér SIRIUS 3RA21 k ochraně a startování motorů. Přímo startovací 3RA21 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a ochranné 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA21 uvolnění osvědčená konstrukční řady 3RA11. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
