Name: Siemens 3NP11631BC22 výkonový odpínač pojistky 3fázový Velikost pojistky = 3 3pólový 630 A 690 V/AC 1 ks
Brand: Siemens
SKU: 1742711
Availability: BackOrder

Šedý plastový jistič Siemens s viditelnými vnitřními komponenty, určený pro použití v elektrických distribučních systémech.

Schematický diagram znázorňuje součástku EFM10 s propojenými obvody. Připojení jsou označena čísly 1 až 14.

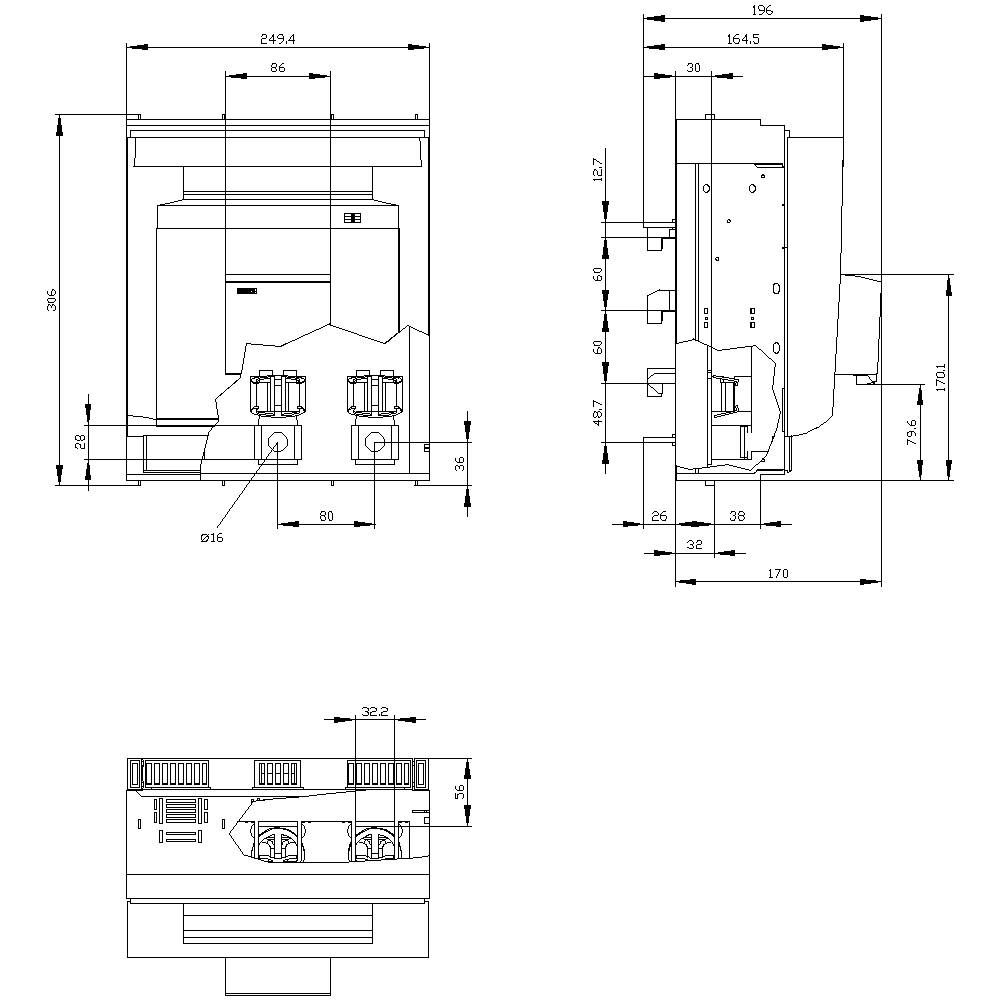

Technický výkres elektrického zařízení s rozměry v milimetrech. Zobrazuje přední, boční a horní pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

630 A

Provedení

Krycí úrovni 32/70 mm

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 466,94 Kč / kus)

15 466,94 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20, IP30, IP40
impulsní výdržné napětí: 8 kV
okolní teplota: -25 °C až +55 °C
izolační napětí: 1000 V
mechanická životnost: 1000
způsob uchycení: sběrnice
provedení elektrického konektoru: rám
ztrátový výkon: 234 W

Provedení: Krycí úrovni 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 3

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 249.4 x 306 x 195.7 mm

Obsah: 1 ks

Jmenovitý proud: 630 A

Jmenovitý proud - filtr: 630 A

Provedení: 3fázový

Jmenovité napětí: 690 V/AC

Šířka: 249.4 mm

V: 306 mm

Hloubka: 195.7 mm

: Other

: 630 A

: 3

: 50 kA

: IP40

: NH2, NH3

: NE

: Frame clamp

: NE

: Cover grip

: NE

: ANO

: NE

: NE

: ANO

: 690 V

: ANO

: NE

: Front side

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Siemens 3NP11231BB20 výkonový odpínač pojistky 3fázový Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741201

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

1 838,84 Kč^*

Siemens 3NP11231BB22 výkonový odpínač pojistky Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1739130

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

5 929,75 Kč^*

Siemens 3NP11231BB23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741202

Doručení: Po 26. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

7 338,02 Kč^*

Siemens 3NP11231BC20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741203

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

1 938,02 Kč^*

Siemens 3NP11231BC22 výkonový odpínač pojistky Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1700045

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

5 929,75 Kč^*

Siemens 3NP11231BC23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741204

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

7 338,02 Kč^*

Siemens 3NP11231CA20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741205

Okamžité doručení: Út 13. 10.

6 KsConrad Electronic

160 A

Min.: 1

Násobky: 1

1 313,22 Kč^*

Siemens 3NP11231CA22 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741206

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

5 379,34 Kč^*

Siemens 3NP11231CA23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741207

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

6 709,92 Kč^*

Siemens 3NP11231JB20 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1703279

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

1 838,84 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742711 Siemens 3NP11631BC22 výkonový odpínač pojistky 3fázový Velikost pojistky = 3 3pólový 630 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742711 Siemens 3NP11631BC22 výkonový odpínač pojistky 3fázový Velikost pojistky = 3 3pólový 630 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH3, 630 a, Pro systém přípojnic 8US 60 mm, rámovou svorku, bezpečnostní dohled: Elektronický EFM10, krycí úroveň 32 / 70 mm, bezpečnostní výkonový odpínač 3NP až 630 a s vylepšenou ochranou osob a zařízení a komfortní připojovací technikou. Pojistkový odpínač chrání zařízení v průmyslu nebo infrastruktuře před přetížením a zkratem a je vhodný pro meziodvětvové použití. Standardně dodávaná ochrana proti překrytí a doteku nové řady SENTRON 3NP1 zabraňuje uživateli při montáži přípojnic dotyku části, která je pod napětím, a to i při přístupu na zadní straně. Velké okénko umožňuje snadno rozpoznat použité pojistky. Pojistkový odpojovač Siemens 3NP se vyznačuje především: 1. Vysoce flexibilní díky modulární konstrukci a kontinunímu příslušenství. 2. Vhodný pro upevnění na podlahu, montážní lišty a Siemens systém přípojnic 8US 3. Elektronická funkce zajištění vč Kontrola sítě. 4. 5 konstrukčních velikostí od 100 a až 630 a až stupeň krytí IP40. 5. Rychlejší a bezpečnější přestavba pro kabelový vývod nahoru/dolů. 6. Umožňuje flexibilní spínací časy pomocného spínače (současně nebo předbíhající). 7. Možnost uzavření a zaplombování. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.
