Name: Siemens 3NP11441BC10 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC, 440 V/DC 1 ks
Brand: Siemens
SKU: 2864077
Availability: BackOrder

Šedostříbrný elektrický výkonový spínač od Siemensu, vlevo hlavní spínač, vpravo prostor pro příslušenství. Vhodný pro průmyslové instalace.

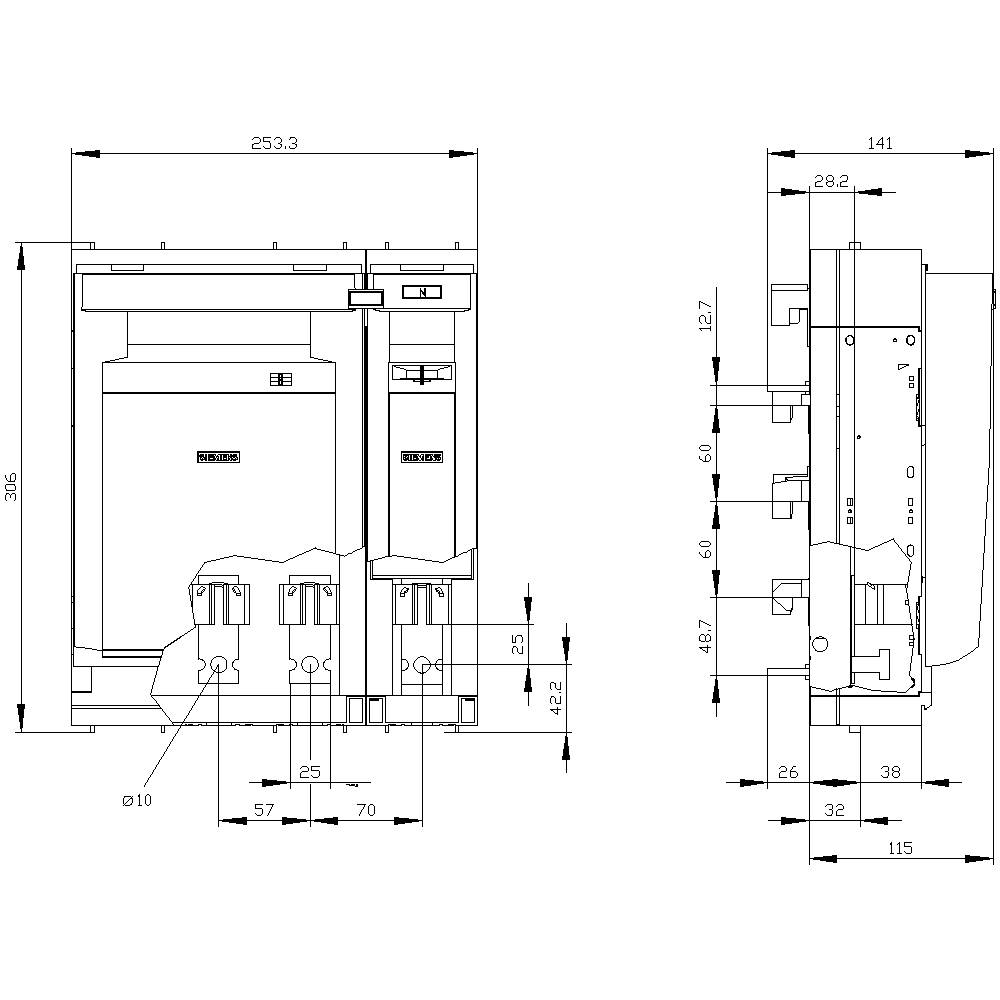

Technický výkres elektrického zařízení s čelním a bočním pohledem, včetně rozměrů v milimetrech pro instalaci a připojení.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

250 A

Provedení

Rovina krytu 32/70 mm

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 913,22 Kč / kus)

8 913,22 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový okruh: Kolejnicové připojení
Typ připojení: Plochý konektor
Provedení ovladače: Rukojeť víka
Provedení přípojnice: Tloušťka 5 nebo 10 mm
Utahovací moment / při šroubové připojení / minimální: 10 Nm
Utahovací moment / při šroubovacím připojení / max.: 12 Nm
Typ zařízení: Pro systém přípojnic 8US, 60 mm
Velikost dělicího jazýčku: 1 a 0
Způsob upevnění: Přípojnice
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: Horizontální/vertikální
Mechanická životnost (8 spínacích cyklů) / typicky: 1600
Poloha/ovládací prvek: Vpředu
Vybavení / zámek: Ano
Produktová stopka / plombovatelná: Ano
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Další rozšíření výrobku / volitelné / bezpečnostní kontrola: Ano
Další informace / volitelné / kontrola fázového výpadku: Ano
Rozšíření výrobku / volitelně / kontrola přepětí: Ano
Stupeň krytí IP: IP40
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
Ochrana IP / otevřený: IP20
Impulsní výdržné napětí: 8 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 55 °C.
Ztrátový výkon / maximální: 101 W.
Stupeň znečištění: 3
Izolační napětí: 690 V
Vzdálenost od středu kolejnice: 60 mm
Šířka sběrné lišty / minimální: 12 mm
Šířka sběratelné lišty / maximálně: 30 mm
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 16 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 150 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 16 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 150 m²
Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 25 x 18 mm

Provedení: Rovina krytu 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 1

Pólů: 4

Splňuje RoHS: ano

Rozm.: (š x v x h) 253.7 x 306 x 142.2 mm

Obsah: 1 ks

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Jmenovité napětí: 690 V/AC
440 V/DC

Šířka: 253.7 mm

V: 306 mm

Hloubka: 142.2 mm

UKCA: Ano
