Siemens 3NP11431DA24 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC 1 ks

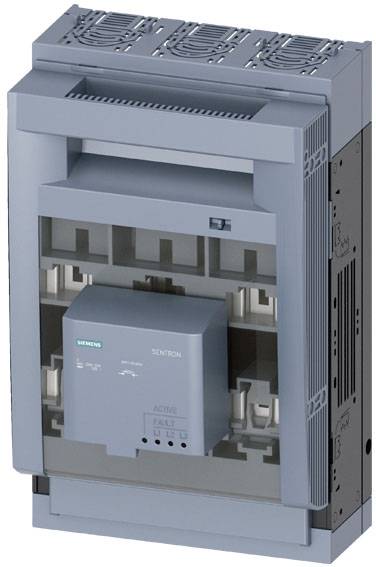

Ilustrační obrázek

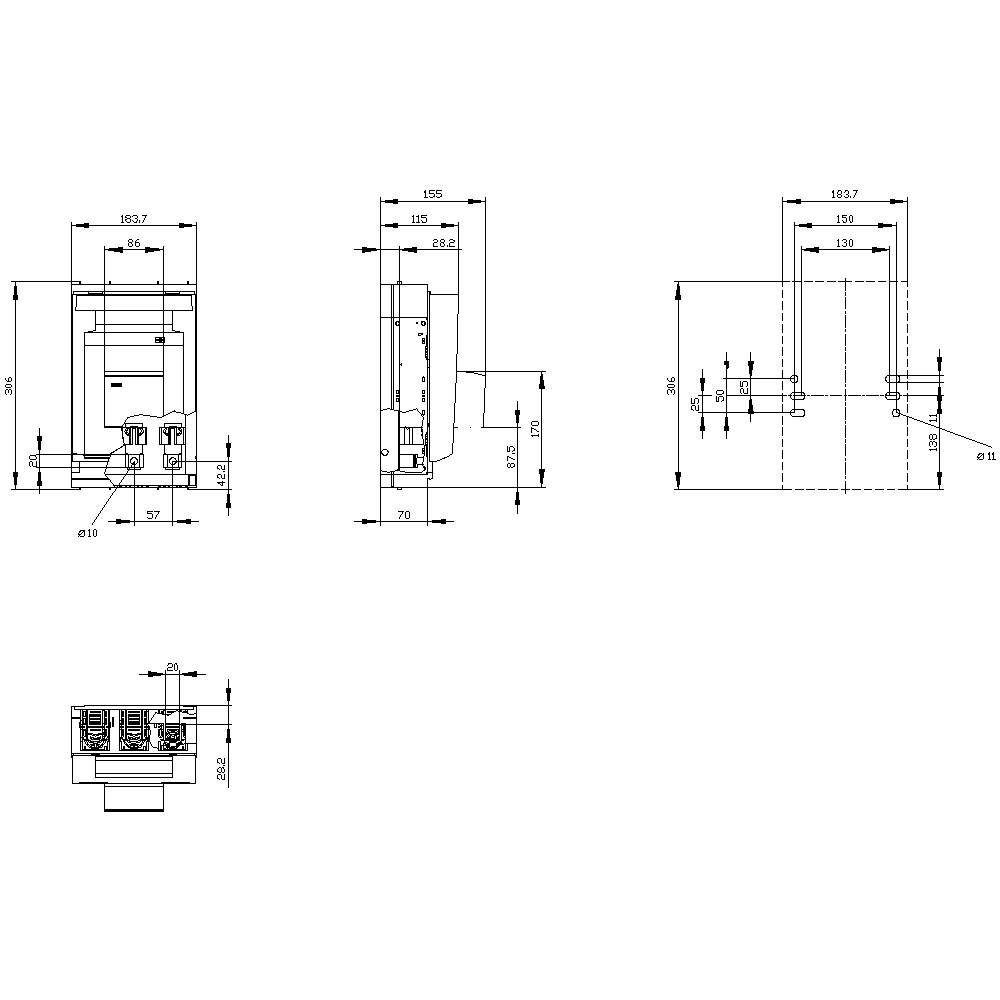

Technický výkres elektrického zařízení s čelním, bočním a pohledem shora. Rozměry jsou uvedeny v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

250 A

Provedení

Rovina krytu 70 mm

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 508,26 Kč / kus)

6 508,26 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
Provedení ovladače: Rukojeť víka
Provedení kontroly pojistek: Elektronický EFM15
Utahovací moment / při šroubové připojení / minimální: 10 Nm
Utahovací moment / při šroubovacím připojení / max.: 10 Nm
Konstrukce přístroje: Pro montáž a montáž na montážní desku
Velikost dělicího jazýčku: 1 a 0
Způsob uchycení: Montáž na podlahu
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: Horizontální/vertikální
Mechanická životnost (8 spínacích cyklů) / typicky: 1600
Poloha/ovládací prvek: Vpředu
Vybavení / zámek: Ano
Složka výrobku / hlásič spuštění: Ano
Produktová stopka / plombovatelná: Ano
Funkce / zabezpečení: Ano
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Rozšíření výrobku / volitelně / kontrola přepětí: Ano
Stupeň krytí IP: IP40
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
Ochrana IP / otevřený: IP20
Impulsní výdržné napětí: 8 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 55 °C.
Ztrátový výkon / maximální: 93 W.
Stupeň znečištění: 2
Izolační napětí: 690 V
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 70 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 185 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 70 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 185 m²
Připojovací průřez vodiče / pro hlavní kontakty / jemný drát / při kabelové úpravě / minimální: 70 mm²
Pro hlavní kontakty / jemné dráty / pro střih kabelů / maximálně: 120 m²
Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 20 x 10 mm

Provedení: Rovina krytu 70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 1

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 183.7 x 306 x 146.5 mm

Obsah: 1 ks

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Jmenovité napětí: 690 V/AC

Šířka: 183.7 mm

V: 306 mm

Hloubka: 146.5 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2864076 Siemens 3NP11431DA24 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864076 Siemens 3NP11431DA24 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH1, 250 a, pro montáž a montáž na montážní desku, rámovou svorku, bezpečnostní monitoring, elektronický EFM15, krycí úroveň 70mm
