Siemens 3NP11331CA14 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC 1 ks

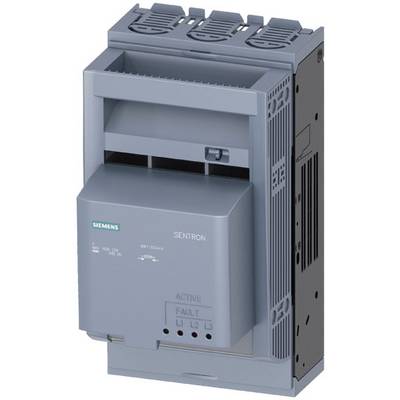

Přístroj Siemens Sentron. Vertikálně orientovaný s popisem 'ACTIVE' a 'FAULT'. Zobrazuje LED diody a větrací štěrbiny.

Ilustrační obrázek

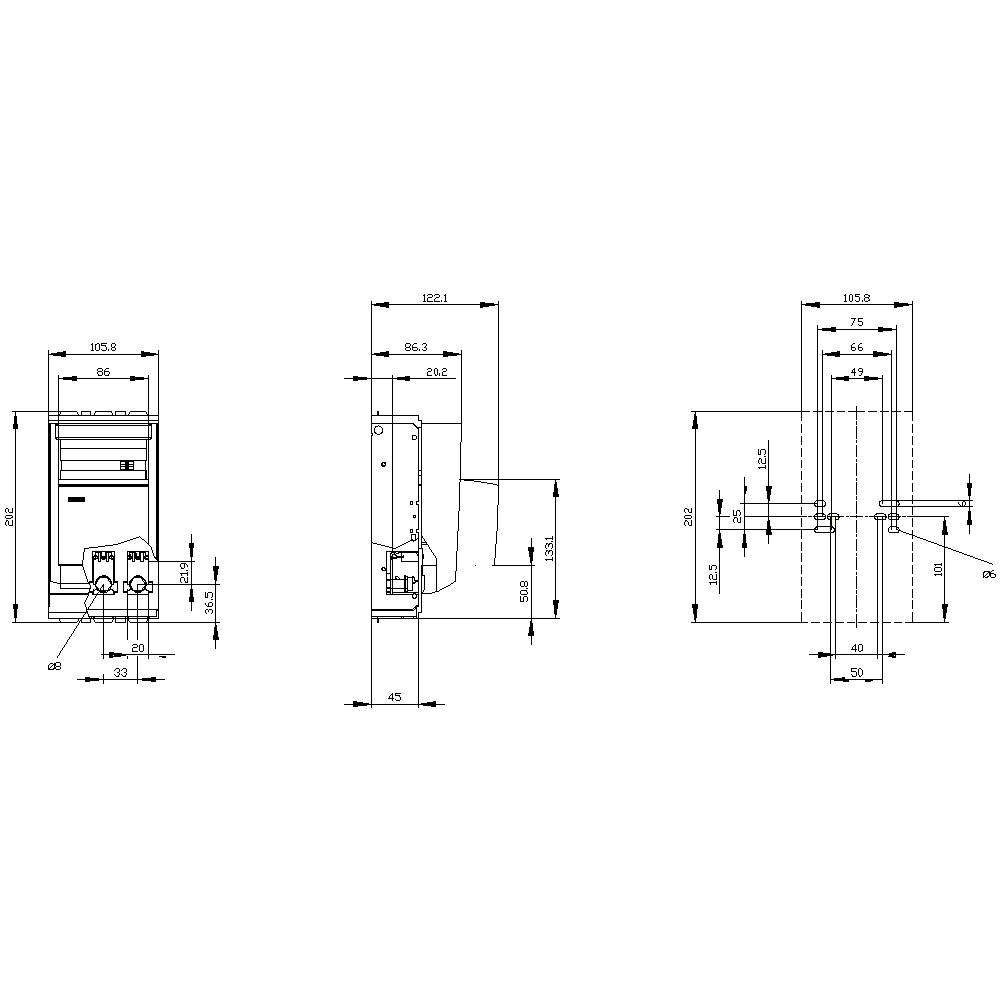

Technický výkres zařízení se třemi pohledy: čelní pohled, boční pohled a zadní pohled. Rozměry uvedeny v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

160 A

Provedení

Rovina krytu 45 mm

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 619,01 Kč / kus)

3 619,01 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový okruh: Kolejnicové připojení
Typ připojení: Plochý konektor
Provedení ovladače: Rukojeť víka
Provedení kontroly pojistek: Elektronický EFM15
Utahovací moment / při šroubové připojení / minimální: 10 Nm
Utahovací moment / při šroubovacím připojení / max.: 12 Nm
Konstrukce přístroje: Pro montáž a montáž na montážní desku
Velikost dělicího jazýčku: 00 a 000
Způsob uchycení: Montáž na podlahu
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: Horizontální/vertikální
Mechanická životnost (8 spínacích cyklů) / typicky: 2000
Poloha/ovládací prvek: Vpředu
Vybavení / zámek: Ano
Složka výrobku / hlásič spuštění: Ano
Produktová stopka / plombovatelná: Ano
Funkce / zabezpečení: Ano
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Rozšíření výrobku / volitelně / kontrola přepětí: Ano
Stupeň krytí IP: IP40
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
Ochrana IP / otevřený: IP20
Impulsní výdržné napětí: 8 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 55 °C.
Ztrátový výkon / maximální: 51 W.
Stupeň znečištění: 2
Izolační napětí: 690 V
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 2,5 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 95 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 2,5 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 95 m²
Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 24 x 12 mm

Provedení: Rovina krytu 45 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 00

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 105.8 x 202 x 126.4 mm

Obsah: 1 ks

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Jmenovité napětí: 690 V/AC

Šířka: 105.8 mm

V: 202 mm

Hloubka: 126.4 mm

Ke stažení

List technických údajů

List technických údajů 2864064 Siemens 3NP11331CA14 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864064 Siemens 3NP11331CA14 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH00, 160 a, pro montáž a montáž na montážní desku, ploché připojení, monitoring pojistek, elektronický EFM15, krycí úroveň 45 mm

Tento text byl přeložen strojově.
