Name: Siemens 3NP11331BC12 výkonový odpínač pojistky Velikost pojistky = 00 3pólový 160 A 690 V/AC 1 ks
Brand: Siemens
SKU: 1741220
Availability: BackOrder

Černá elektrická řídicí jednotka pro ovládání strojů, vybavená několika vstupy a větracími otvory.

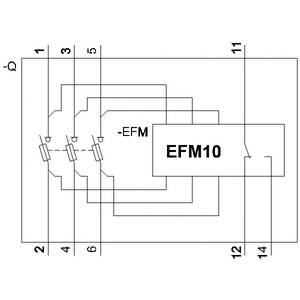

Schéma zapojení s označením EFM10, zobrazuje elektrické spoje a dva rezistory. Číslované svorky od 1 do 12.

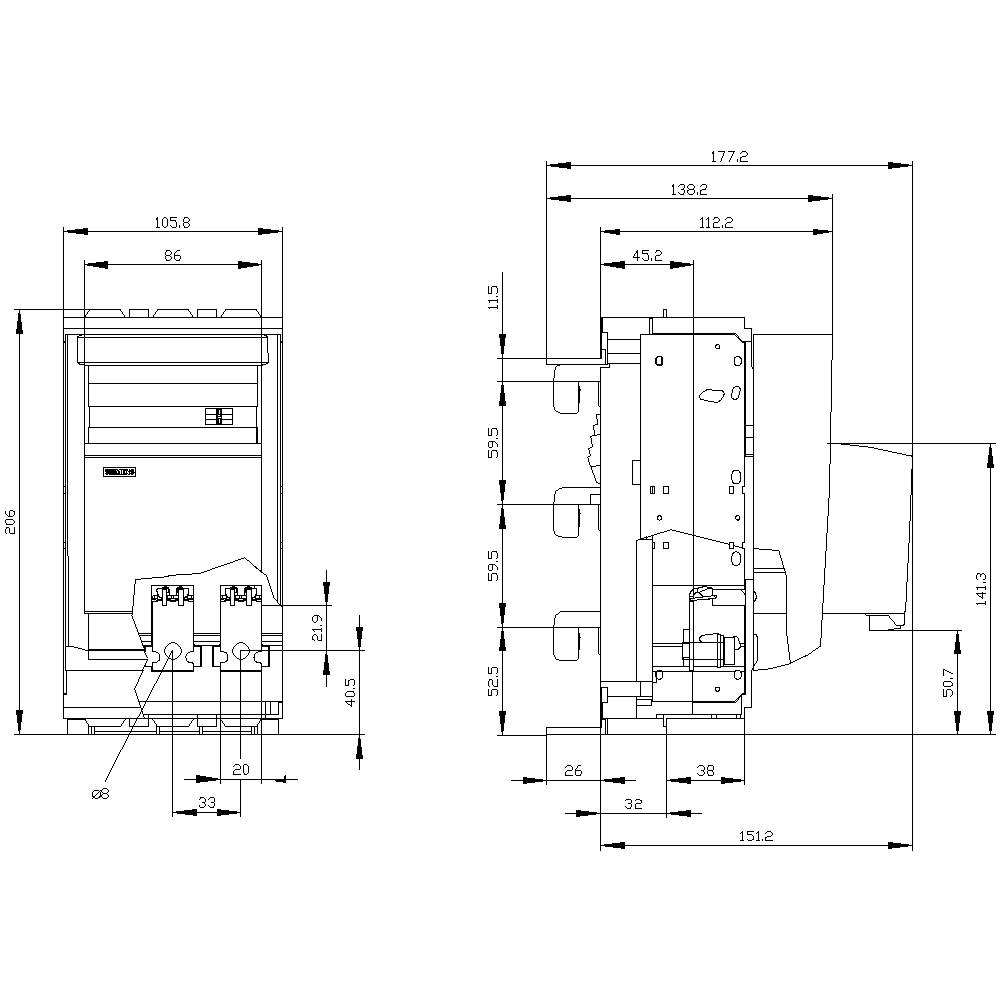

Technický výkres zařízení s podrobnými rozměry v milimetrech. Přední a boční pohled s výškou, šířkou a hloubkou.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

160 A

Provedení

Krycí úrovni 32/70 mm

Datasheety: (PDF)

Doručení: Út 15. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 136,36 Kč / kus)

6 136,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20, IP30, IP40
impulsní výdržné napětí: 8 kV
okolní teplota: -25 °C až +55 °C
izolační napětí: 1000 V
mechanická životnost: 2000
způsob uchycení: sběrnice
provedení elektrického konektoru: lišta připojení
ztrátový výkon: 51 W

Provedení: Krycí úrovni 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 00

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 105.8 x 206.2 x 177.2 mm

Obsah: 1 ks

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Jmenovité napětí: 690 V/AC

Šířka: 105.8 mm

V: 206.2 mm

Hloubka: 177.2 mm

: Other

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: NE

: Rail connection

: NE

: Cover grip

: NE

: ANO

: NE

: NE

: ANO

: 690 V

: ANO

: NE

: Front side

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Siemens 3NP11231BB20 výkonový odpínač pojistky 3fázový Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741201

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

1 838,84 Kč^*

Siemens 3NP11231BB22 výkonový odpínač pojistky Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1739130

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

5 929,75 Kč^*

Siemens 3NP11231BB23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741202

Doručení: Po 26. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

7 338,02 Kč^*

Siemens 3NP11231BC20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741203

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

1 938,02 Kč^*

Siemens 3NP11231BC22 výkonový odpínač pojistky Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1700045

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

5 929,75 Kč^*

Siemens 3NP11231BC23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741204

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

7 338,02 Kč^*

Siemens 3NP11231CA20 výkonový odpínač pojistky 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741205

Okamžité doručení: Út 13. 10.

6 KsConrad Electronic

160 A

Min.: 1

Násobky: 1

1 313,22 Kč^*

Siemens 3NP11231CA22 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741206

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

5 379,34 Kč^*

Siemens 3NP11231CA23 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1741207

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

6 709,92 Kč^*

Siemens 3NP11231JB20 výkonový odpínač pojistky Vhodné pro (pojistky) velikost pojistky 000 - 4 Velikost pojistky = 000 3pólový 160 A 690 V/AC 1 ks

Objednací číslo:1703279

Doručení: Po 16. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

1 838,84 Kč^*

Ke stažení

List technických údajů

List technických údajů 1741220 Siemens 3NP11331BC12 výkonový odpínač pojistky Velikost pojistky = 00 3pólový 160 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741220 Siemens 3NP11331BC12 výkonový odpínač pojistky Velikost pojistky = 00 3pólový 160 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH00, 160 a, Pro systém přípojnic 8US 60 mm, ploché připojení, zabezpečení: Elektronický EFM10, úroveň krytu 32 / 70 mm, pojistkový odpojovač 3NP až 630 a s lepší ochranou osob a zařízení a pohodlná připojovací technika. Pojistkový odpínač chrání zařízení v průmyslu nebo infrastruktuře před přetížením a zkratem a je vhodný pro meziodvětvové použití. Standardně dodávaná ochrana proti překrytí a doteku nové řady SENTRON 3NP1 zabraňuje uživateli při montáži přípojnic dotyku části, která je pod napětím, a to i při přístupu na zadní straně. Velké okénko umožňuje snadno rozpoznat použité pojistky. Pojistkový odpojovač Siemens 3NP se vyznačuje především: 1. Vysoce flexibilní díky modulární konstrukci a kontinunímu příslušenství. 2. Vhodný pro upevnění na podlahu, montážní lišty a Siemens systém přípojnic 8US 3. Elektronická funkce zajištění vč Kontrola sítě. 4. 5 konstrukčních velikostí od 100 a až 630 a až stupeň krytí IP40. 5. Rychlejší a bezpečnější přestavba pro kabelový vývod nahoru/dolů. 6. Umožňuje flexibilní spínací časy pomocného spínače (současně nebo předbíhající). 7. Možnost uzavření a zaplombování. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.
