Name: Siemens 3NP11231BC24 výkonový odpínač pojistky Velikost pojistky = 000 160 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864055
Availability: BackOrder

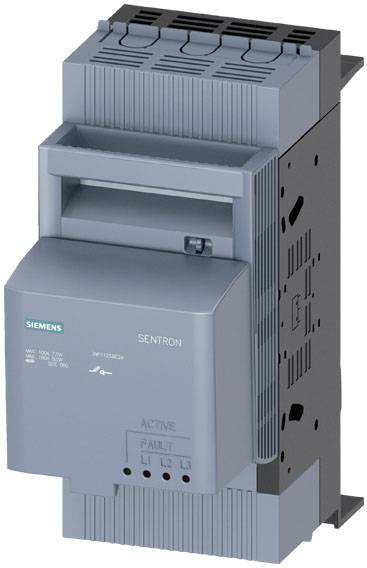

Elektrické zařízení od Siemensu, model Sentron, s integrovanými ovládacími prvky a indikátory.

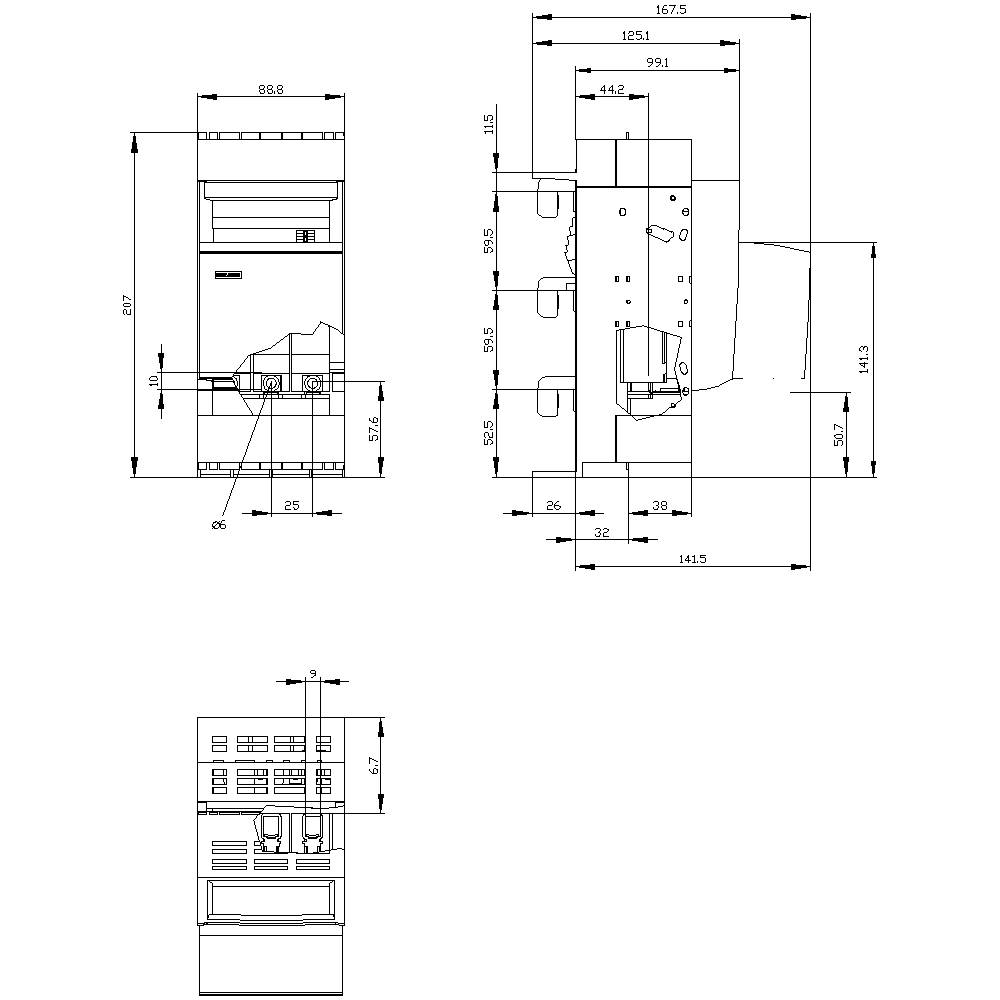

Technický výkres elektrické rozvodné skříně s pohledy zepředu, z boku a zezadu. Rozměry a vzdálenosti jsou detailně vyznačeny.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

000

Pólů

Jmenovitý proud - filtr

160 A

Provedení

Rovina krytu 32/70 mm

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 723,14 Kč / kus)

3 723,14 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový obvod: Rámová svorka
Provedení ovladače: Rukojeť víka
Provedení kontroly pojistek: Elektronický EFM15
Provedení přípojnice: Tloušťka 5 nebo 10 mm
Utahovací moment / při šroubové připojení / minimální: 3,5 Nm
Utahovací moment / při šroubovacím připojení / max.: 4 Nm
Typ zařízení: Pro systém přípojnic 8US, 60 mm
Velikost dělicího jazýčku: 0
Způsob upevnění: Přípojnice
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: Horizontální/vertikální
Mechanická životnost (8 spínacích cyklů) / typicky: 2000
Poloha/ovládací prvek: Vpředu
Vybavení / zámek: Ano
Složka výrobku / hlásič spuštění: Ano
Produktová stopka / plombovatelná: Ano
Funkce / zabezpečení: Ano
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Rozšíření výrobku / volitelně / kontrola přepětí: Ano
Stupeň krytí IP: IP40
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
Ochrana IP / otevřený: IP20
Impulsní výdržné napětí: 8 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 55 °C.
Ztrátový výkon / maximální: 42 W.
Stupeň znečištění: 2
Izolační napětí: 690 V
Vzdálenost od středu kolejnice: 60 mm
Šířka sběrné lišty / minimální: 12 mm
Šířka sběratelné lišty / maximálně: 30 mm
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 1,5 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 50 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 1,5 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 50 m²
Připojovací průřez vodiče / pro hlavní kontakty / jemný drát / při kabelové úpravě / minimální: 1,5 mm²
Pro hlavní kontakty / jemné dráty / pro střih kabelů / maximálně: 35 m²
Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 8 x 8 mm

Provedení: Rovina krytu 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 000

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 88.8 x 211.4 x 143.9 mm

Obsah: 1 ks

Jmenovitý proud: 160 A

Jmenovitý proud - filtr: 160 A

Jmenovité napětí: 690 V/AC

Šířka: 88.8 mm

V: 211.4 mm

Hloubka: 143.9 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Pólů

velikost pojistky

Siemens 3NP11231BC24 výkonový odpínač pojistky Velikost pojistky = 000 160 A 690 V/AC 1 ks

Objednací číslo:2864055

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

160 A

000

Min.: 1

Násobky: 1

3 723,14 Kč^*

Siemens 3NC1091 výkonový odpínač pojistky 32 A 690 V/AC, 800 V/DC 12 ks

Objednací číslo:2262479

Okamžité doručení: Út 13. 10.

2 Set(y)Conrad Electronic

32 A

Min.: 1

Násobky: 1

3 301,65 Kč^*

Siemens 3NJ41013BF01 výkonový odpínač pojistky Velikost pojistky = 0 160 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862199

Doručení: Po 19. 10.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

2 871,90 Kč^*

Siemens 3NJ41033CF02 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862200

Doručení: Út 3. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

12 412,40 Kč^*

Siemens 3NJ41033CF12 výkonový odpínač pojistky Velikost pojistky = 00 160 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862201

Doručení: Út 3. 11.

Conrad Electronic

160 A

Min.: 1

Násobky: 1

13 723,14 Kč^*

Siemens 3NJ41213BF01 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862202

Doručení: Po 19. 10.

Conrad Electronic

250 A

Min.: 1

Násobky: 1

5 425,62 Kč^*

Siemens 3NJ41233BT01 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862203

Doručení: Po 19. 10.

Conrad Electronic

250 A

Min.: 1

Násobky: 1

6 065,29 Kč^*

Siemens 3NJ41233CF01 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862204

Doručení: Po 19. 10.

Conrad Electronic

250 A

Min.: 1

Násobky: 1

15 425,62 Kč^*

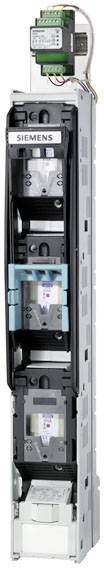

Siemens 3NJ41233CF11 výkonový odpínač pojistky Velikost pojistky = 1 250 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862205

Doručení: Út 3. 11.

Conrad Electronic

250 A

Min.: 1

Násobky: 1

14 999,17 Kč^*

Siemens 3NJ41333BF01 výkonový odpínač pojistky Velikost pojistky = 2 400 A 690 V/AC, 440 V/DC 1 ks

Objednací číslo:2862206

Doručení: Po 19. 10.

Conrad Electronic

400 A

Min.: 1

Násobky: 1

5 640,50 Kč^*

Ke stažení

List technických údajů

List technických údajů 2864055 Siemens 3NP11231BC24 výkonový odpínač pojistky Velikost pojistky = 000 160 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864055 Siemens 3NP11231BC24 výkonový odpínač pojistky Velikost pojistky = 000 160 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH000, 160 a, pro systém přípojnic 8US 60 mm, rámovou svorku, bezpečnostní monitoring, elektronický EFM15, krycí úroveň 32/70mm
