Name: šedá 250 A 4 přepínací kontakty Siemens 3KD38420NE100
Brand: Siemens
SKU: 2263588
Availability: BackOrder

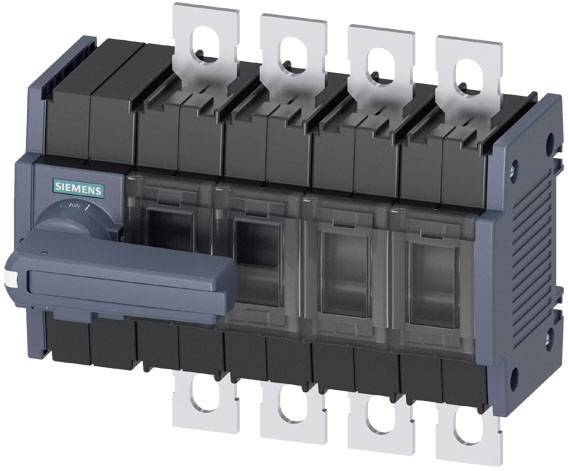

Elektrický výkonový spínač od Siemensu s několika póly a pákou na přední straně.

Schéma zapojení třípólového jističe s nulovým vodičem 'N' a fázemi '1', '3', '5'.

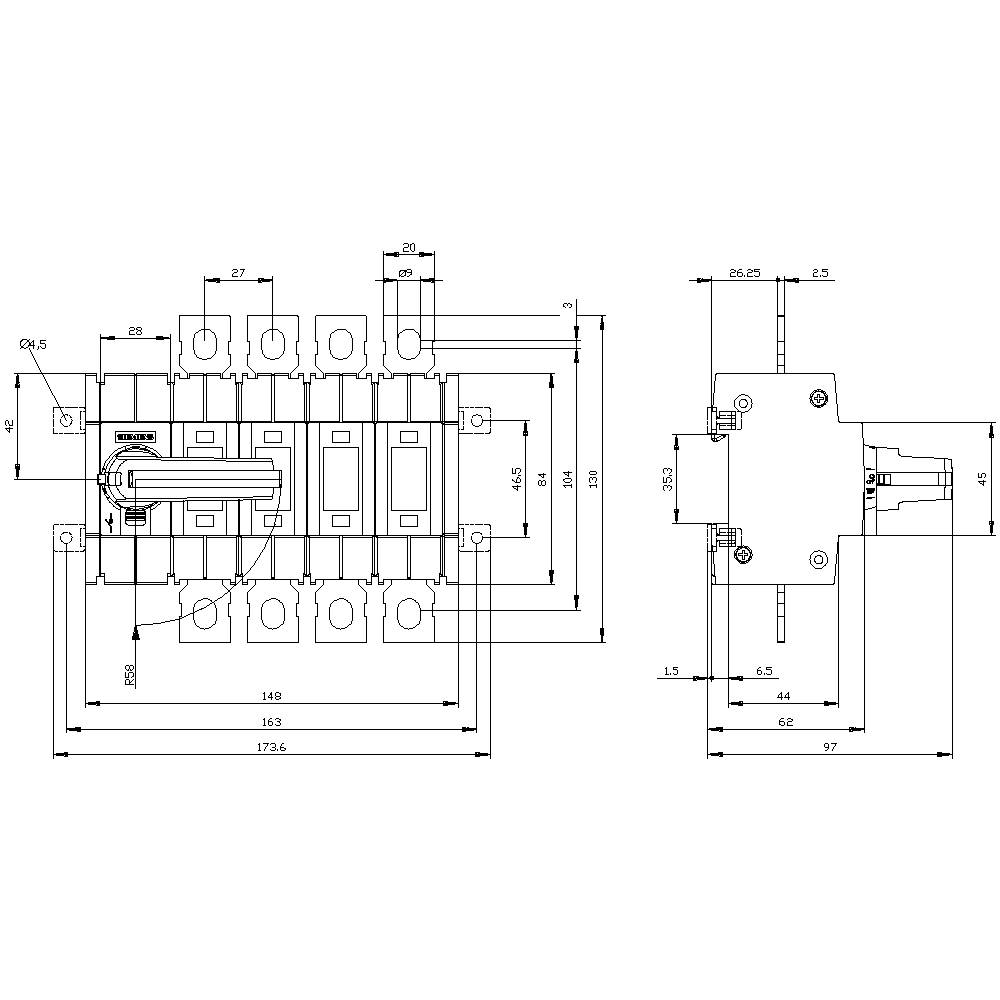

Technický výkres elektrického spínacího zařízení s detailními rozměry a pohledem na komponenty. Vlevo pohled zepředu, vpravo boční pohled.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač

Pólů

Jmenovitý proud - filtr

250 A

Typ kontaktu

4 přepínací kontakty

Provozní napětí

1 000 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 065,00 Kč / kus)

9 065,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení zobrazení / pro indikaci polohy sepnutí Ruční provoz: TEST ON-OFF
Provedení elektrického připojení pro hlavní proudový obvod: Ploché připojení
Velikost spínače pro odpojení zátěže: 2
Způsob upevnění: Šroubové a montážní lišty 35 mm
Montáž na podlahu: Ano
Izolační napětí: 1000 V
Zámek: Ano
Ochrana: IP00
Provozní teplota -25 °C až +70 °C.
Ztrátový výkon max. 32.8 W.
Mechanická životnost (8 spínacích cyklů) / typicky: 15000
Impulsní výdržné napětí: 8 kV

Kategorie produktu: výkonový odpínač

Typ kontaktu: 4 přepínací kontakty

Provozní napětí: 1 000 V/AC

Barva: šedá

Pólů: 4

Rozm.: (š x v x h) 148 x 168 x 97 mm

Jmenovitý proud: 250 A

Jmenovitý proud - filtr: 250 A

Provedení: Přední náhon

Šířka: 148 mm

V: 168 mm

Hloubka: 97 mm

: 0

: 0

: 250 A

: 4

: IP00

: 4

: 1

: ANO

: NE

: Flat plug-in connection

: NE

: Long rotary handle

: ANO

: ANO

: ANO

: 90 kW

: 4 kA

: Grey

: ANO

: NE

: NE

: ANO

: ANO

: 1000 V

: NE

: NE

: Built-in device fixed built-in technique

: 250 A

: 90 kW

: NE

: 160

: Other

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2263588 šedá 250 A 4 přepínací kontakty Siemens 3KD38420NE100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2263588 šedá 250 A 4 přepínací kontakty Siemens 3KD38420NE100

Popis

Odpínač 250A, montážní 2, 4-pólový přední pohon vlevo kompletní přístroj s přímým pohonem, šedý plochý konektor vč. Odpojovače pro odpínače fází 3KD až 1600 a jako výkonný VYPÍNAČ na monitor?higer hlavního, nouzového VYPNUTÍ nebo opravy. Odpínač 3KD až 1600 a od společnosti Siemens nabízí?krot ochranu osob a * TRU?hýh lištu Vysoká dostupnost systému v průmyslu, infrastruktuře a?CER. Jako hlavní, NOT VYPÍNAČ nebo opravárenský vypínač odpojuje odpínač 3KD elektrická zařízení od zátěže?ní a nabízejí bezpečnostní oddělovací funkci a trasu v nízkonapěťových obvodech. 1. Kroková ochrana proti proudu 2. Odolná technika f?r Vysoká dostupnost 3. Krom toho je možné použít s variabilními druhy připojení a pohonu. 4. Krom toho mnoho funkcí díky mnoha příslušenství 5. Rychlá montáž na montážní lištu při výstavbě??en do 200 A. 6. Efektivní inženýrství díky rozsáhlým údajům ze databáze CAx. 7. Snadná dokumentace s konfigurátorem příručky. 8. Vhodné pro větrnou energii a solární systémy?r
