Name: Schneider Electric R9DX01613 ochranný proudový spínač 13 A 0.03 A 230 V
Brand: Schneider Electric
SKU: 3754306

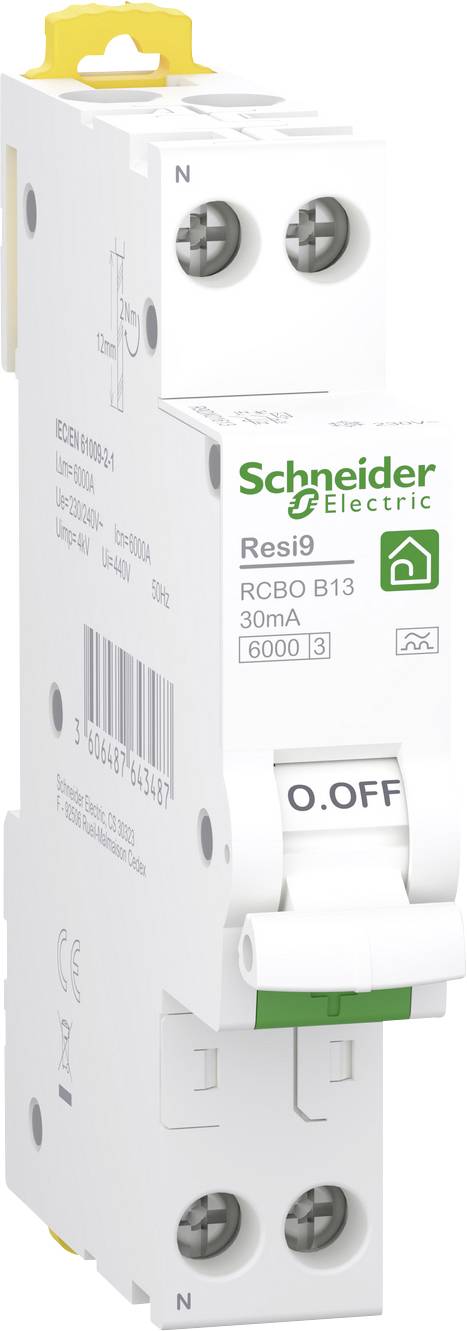

Schneider Electric Resi9 RCBO přerušovač, 30 mA, 13 A, s přepínačem O.OFF a svorkovými připojeními.

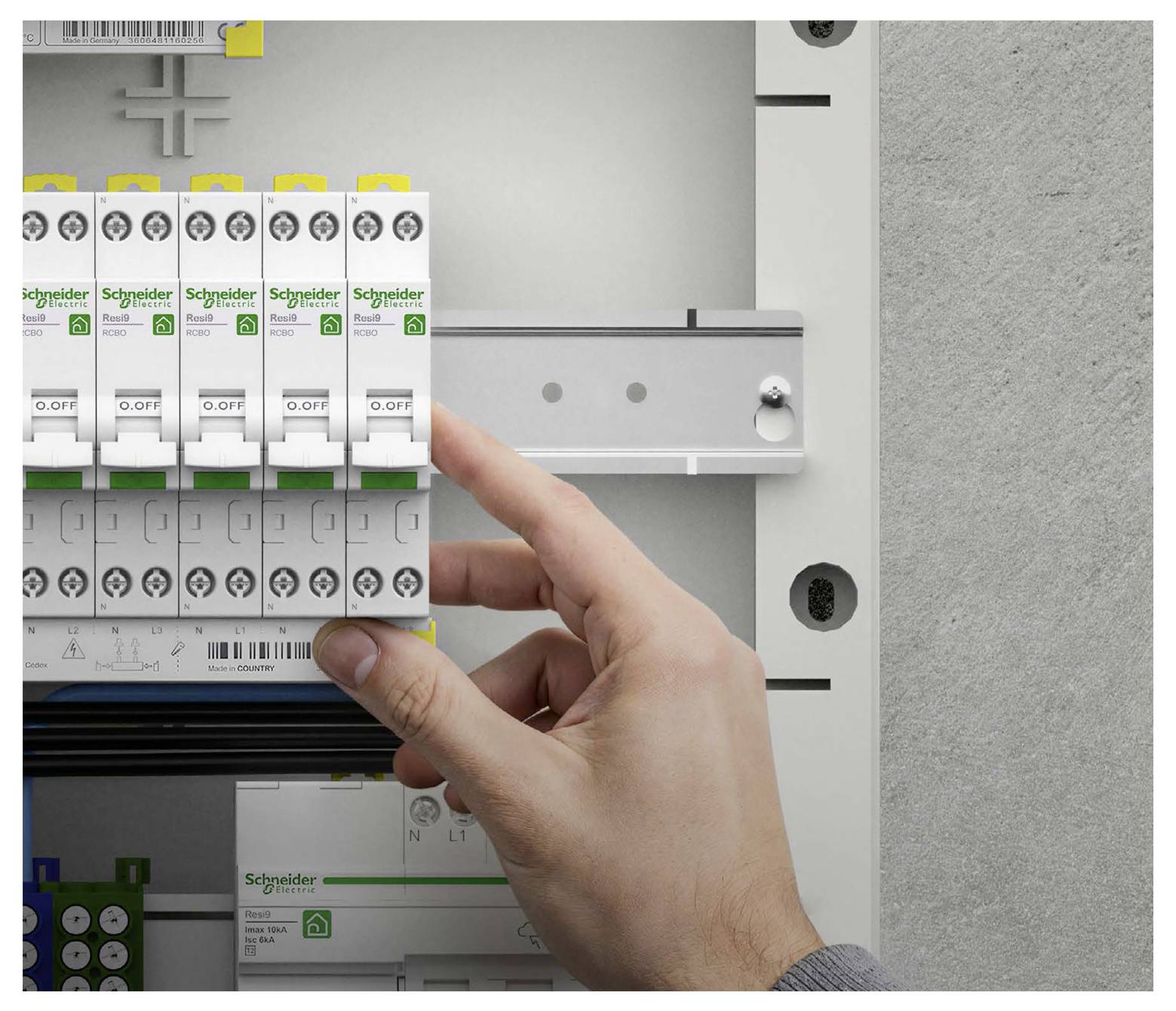

Ruční nastavení vypínače Schneider Electric uvnitř elektrického rozvaděče.

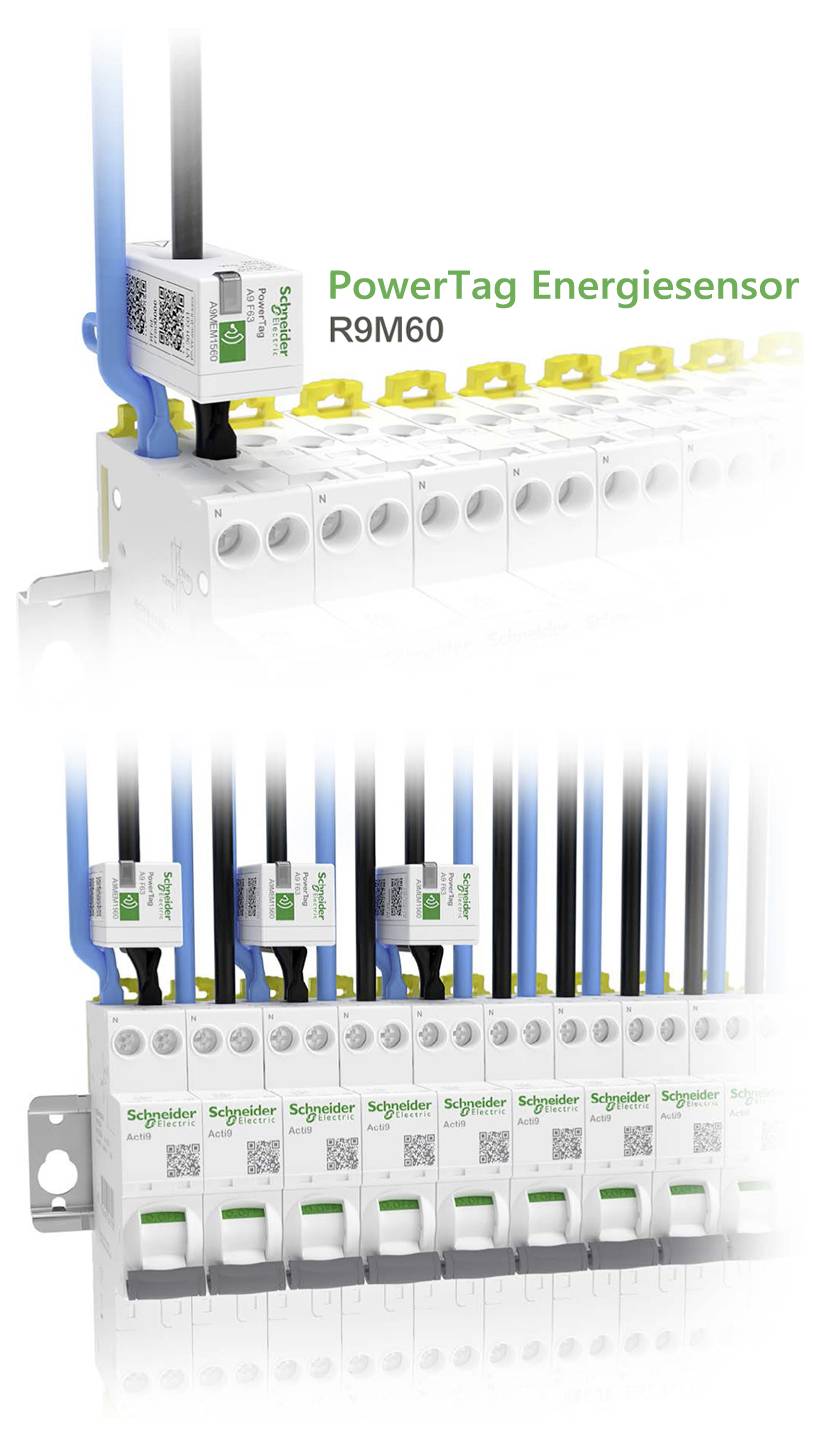

Schneider Electric PowerTag Energiesensor RM60 bezdrátový energetický senzor umístěný na DIN lištu s více jističi v rozvodném panelu.

Německá reklama porovnávající staré a nové kompaktní FI/LS spínače a rozvodné skříně: "dříve" versus "od dneška" s "požadavkem na 50% méně místa."

1/4

Kategorie produktu

ochranný proudový spínač

Pólů

Spouštěcí charakteristika

Jmenotivý zbytkový proud

0.03 A

Jmenovitý proud - filtr

13 A

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Technické parametry

SYSTÉM UZEMNĚNÍ: TN-S TT TN-C-S TN
Typ výrobku nebo komponenty: Proudový chránič s nadproudovou ochranou (FI/LS)
Přípojení - svorky:
Tunelové svorky (horní nebo dolní) - 1 - 16 mm² - pevné
Flexibilní tunelové svorky (horní nebo dolní) - 1 - 10 mm²
Tunelové svorky (horní nebo dolní) - 1 - 10 mm² - flexibilní s dutinkou

Kategorie produktu: ochranný proudový spínač

Pólů: 1

Spouštěcí charakteristika: B

Jmenotivý zbytkový proud: 0.03 A

Barva: bílá

Rozm.: (š x v x h) 18 x 91 x 69 mm

Obsah: 1 ks

Jmenovitý proud: 13 A

Jmenovitý proud - filtr: 13 A

Vypínání: 6000 A

Jmenovité napětí: 230 V

Šířka: 18 mm

V: 91 mm

Hloubka: 69 mm

Ke stažení

List technických údajů

List technických údajů 3754306 Schneider Electric R9DX01613 ochranný proudový spínač 13 A 0.03 A 230 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3754306 Schneider Electric R9DX01613 ochranný proudový spínač 13 A 0.03 A 230 V

Informace

Informace 3754306 Schneider Electric R9DX01613 ochranný proudový spínač 13 A 0.03 A 230 V

Popis

Chraňte a vyměňte své projekty v oblasti bydlení

Jako doplněk k systému Resi9 přispívá Resi9 FI/LS-spínač »kompakt« v 1 TE k:
Chránit a učinit vaše zařízení a elektrickou instalaci bezpečnějšími.
Díky kompaktnímu designu je využití prostoru optimalizováno a je ideální volbou pro uživatele
Projekty renovace a bydlení.

Resi9 FI/LS-spínač »kompaktní« / typ a – 6.000 A.
Proudový chránič s integrovaným ochranným spínačem vedení
PROUDOVÝ chránič / elektrický jistič typ a - 6.000 A.

Přepínač FI/LS RESI9, kompakt v 1 TE:
FI/LS spínač Resi9 zajišťují komplexní výsledky
Ochrana koncových obvodů (ochrana proti zkratu, přetížení a přetížení)
A poruchové proudy):
• Zkoušeno podle IEC/EN 61009-1, IEC/EN 61009-2-1
• Ochrana:
• Osob s přímým dotykem (≤ 30 mA),
• Zařízení proti poruchám izolace (≤ 300 mA),
• Zařízení proti nebezpečí požáru (≤ 300 mA),
• Proti přetížení a zkratu,
Spínání a odpojování obvodů.

Typ A
Typ a zaznamenává čisté sinusové a pulzující údaje
Stejnosměrné poruchové proudy:
• Je pro ochranu elektrických obvodů nebo jednotlivých
Spotřebiče pro domácnost jsou povinné, například
Pračky nebo sušičky.

Optimální ochrana před chybovým proudem pro osoby a zařízení s novým kompaktním RESI9 typu a FI-LS 1P+N 10 a od Schneider Electric. Tento kompaktní FILTR 1TE (18mm) se používá při síťové frekvenci 50 Hz a provozním napětí 230 v AC. B, s zkratovým výkonem 6 kA při 230 v AC podle normy EN/IEC 61009-2-1. Jmenovitý poruchový proud 30 mA, typ a, spustí se u chybových proudů AC a nejde do sytosti až 6 mA DC poruchový proud. Použitelný při provozní teplotě od - 25 °C do 60 °C. Mechanická červená indikace při chybném spuštění LS spínače a oddělená mechanická červená indikace při spouštění poruchového proudu proudového chrániče na přední straně přístroje. Zkušební tlačítko je označeno „T“. Stisknutím tohoto tlačítka lze testovat funkčnost ochranného přístroje. Řada Resi9 FILE nabízí nejlepší možnou ochranu v obytných budovách.
