Name: Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks
Brand: Schneider Electric
SKU: 1876318
Availability: BackOrder

Obdélníkový, šedý elektrický rozvaděč s průhledným víkem a zaoblenými rohy, s viditelnými šroubovacími body pro uchycení a vstupními body pro kabely.

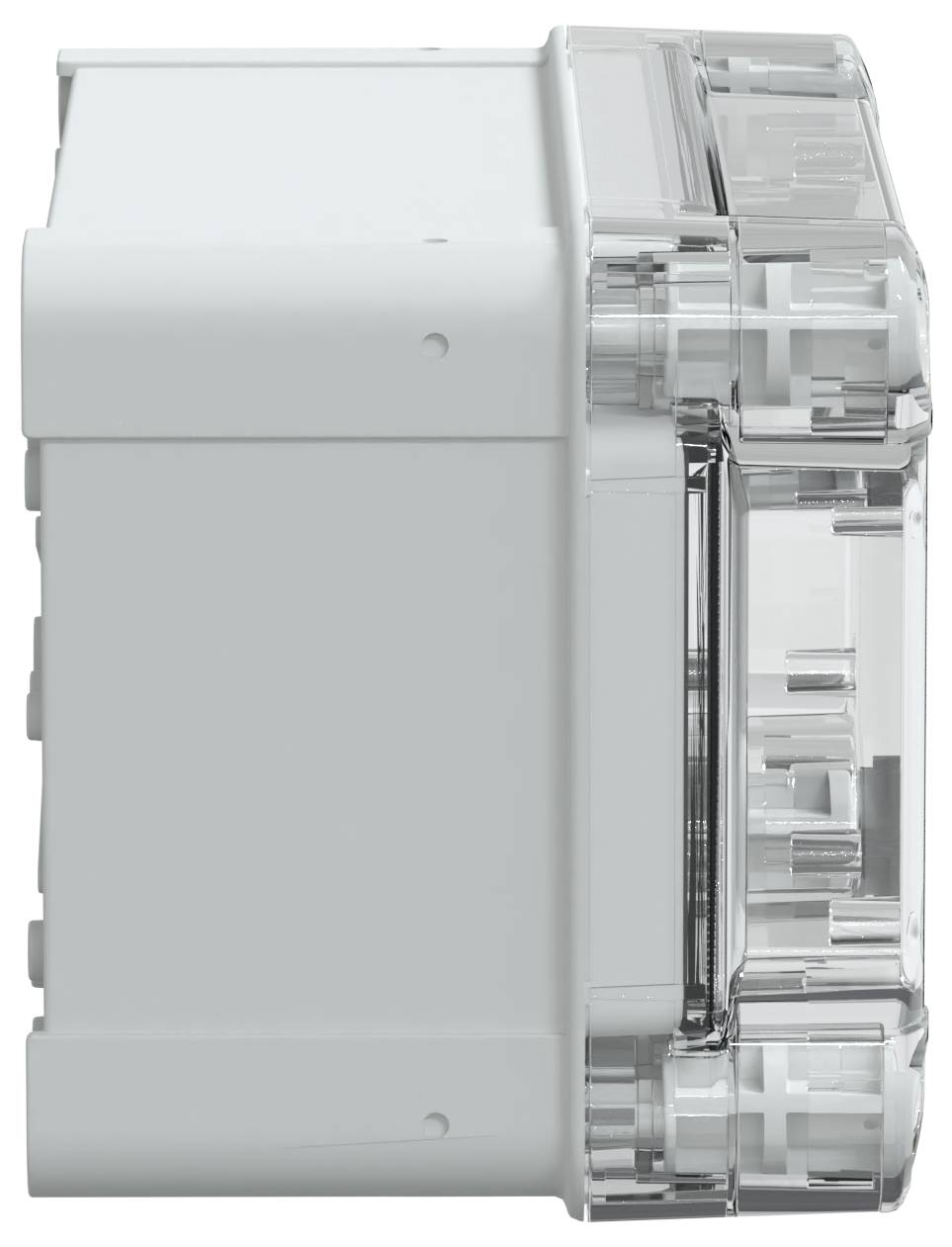

Bílé, obdélníkové elektronické zařízení s průsvitným krytem odhalujícím vnitřní komponenty. Boční pohled zvýrazňuje elegantní design.

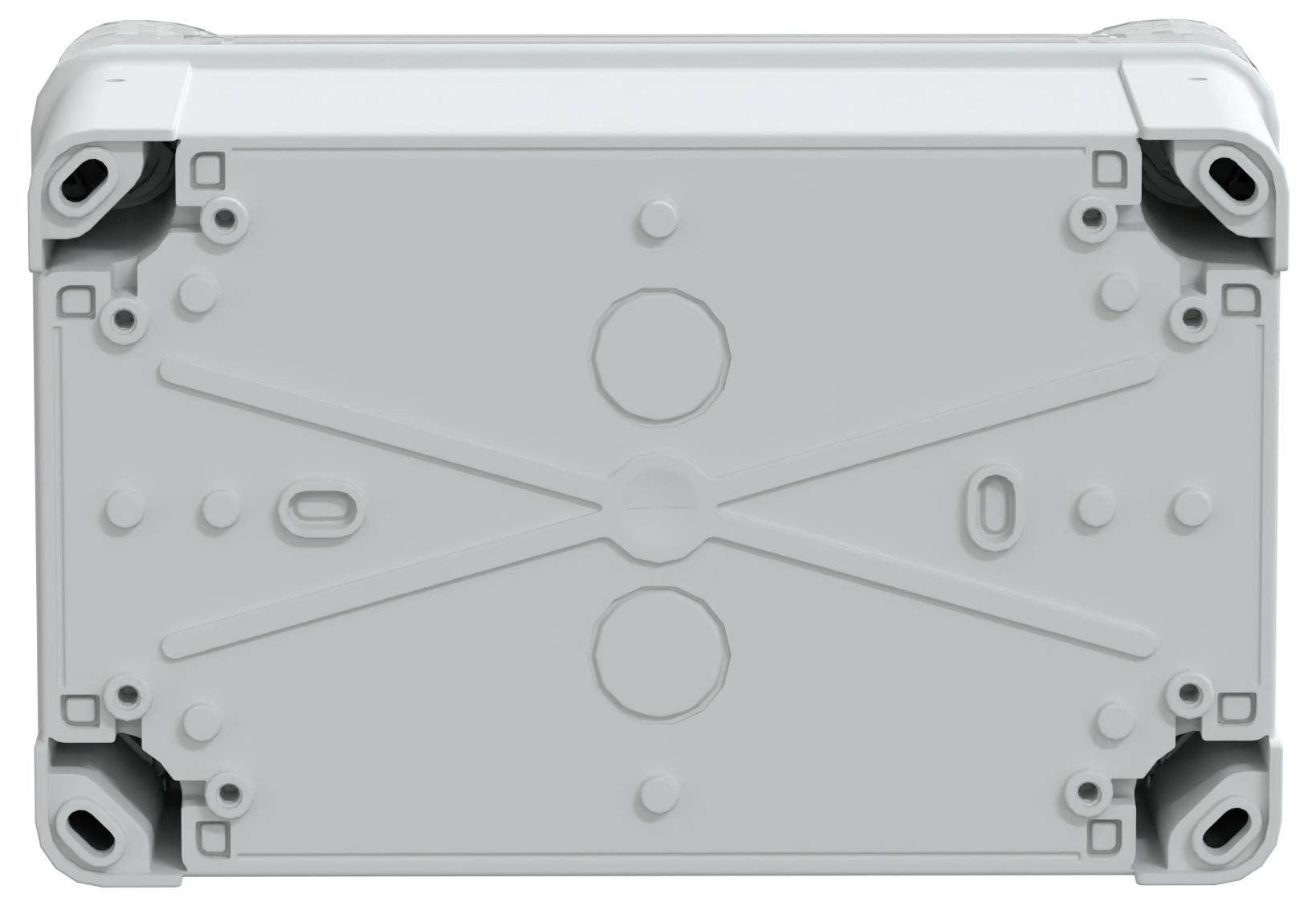

Pravoúhlá, šedá elektrická rozvodná skříň s několika kruhovými přístupovými body a montážními otvory pro šrouby, pohled z pohledu ze spodní strany.

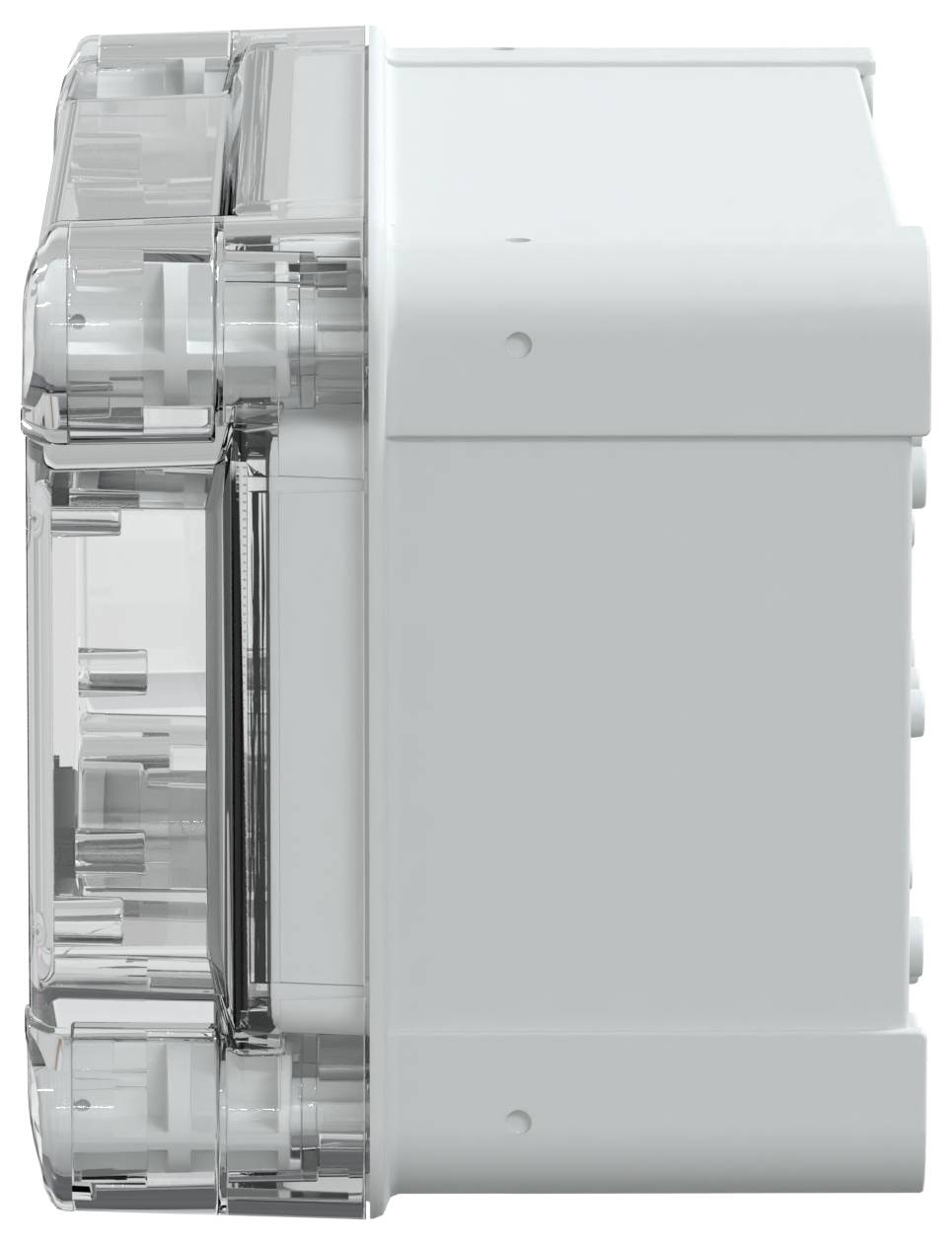

Boční pohled na bílé kompaktní mechanické zařízení s průhlednou sekcí na levé straně, pravděpodobně součást většího montážního celku nebo strojního zařízení.

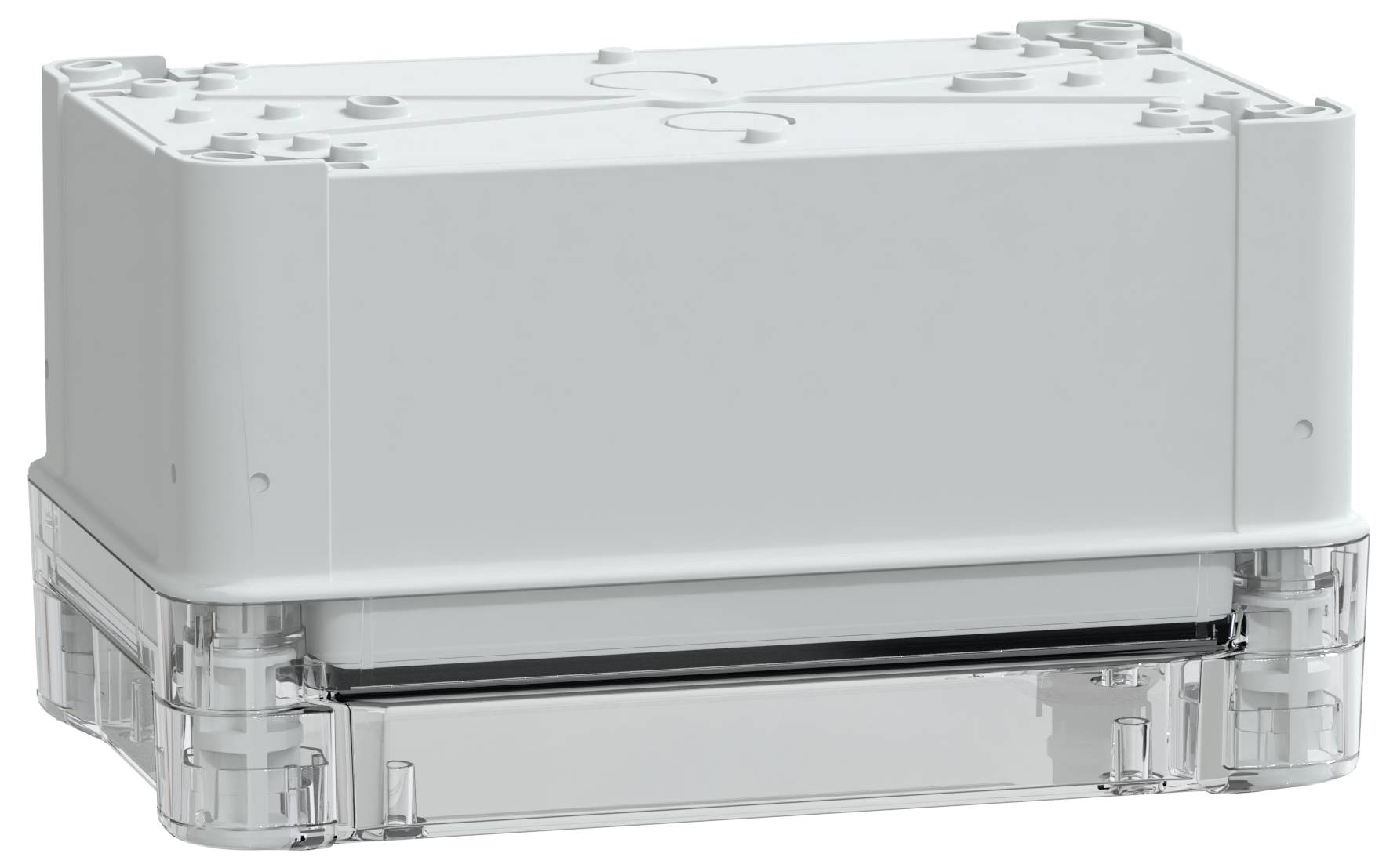

Bílý obdélníkový plastový kryt s průhlednou spodní sekcí, používaný pro umístění elektronických komponentů nebo instalací.

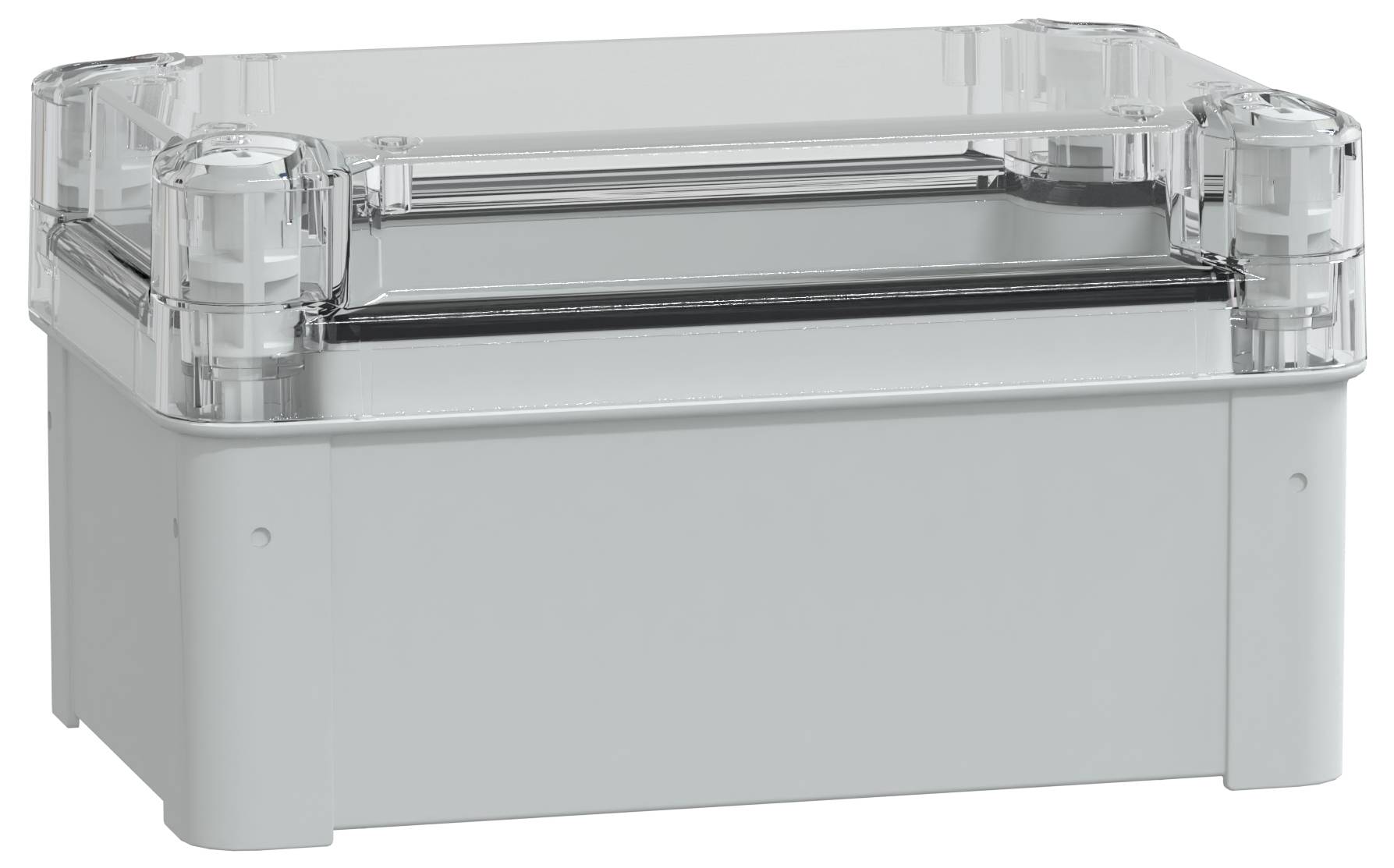

Plastová elektronická ochranná krabice s průhledným víkem, určená k ochraně elektrických komponentů, zobrazená na bílém pozadí.

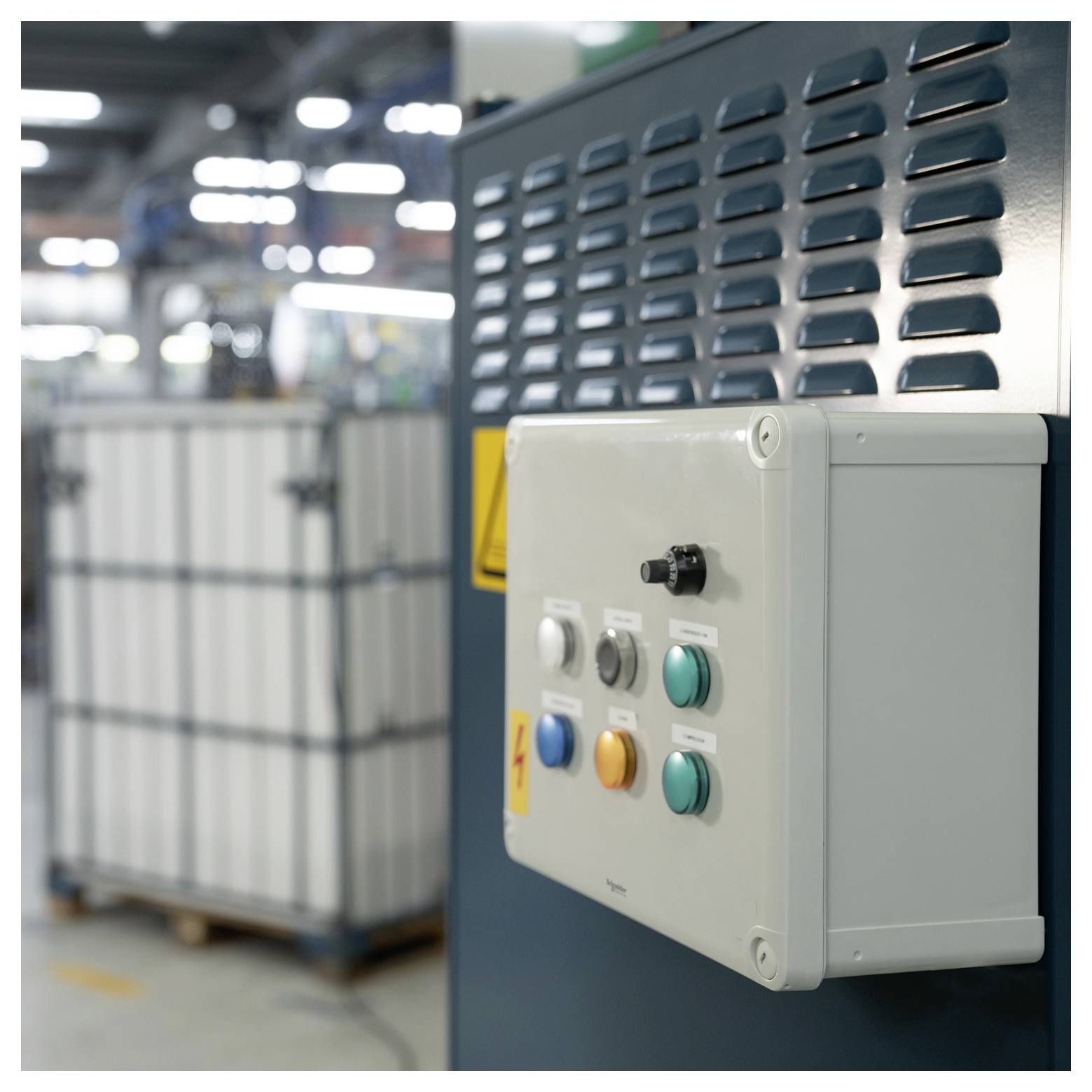

Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks-6

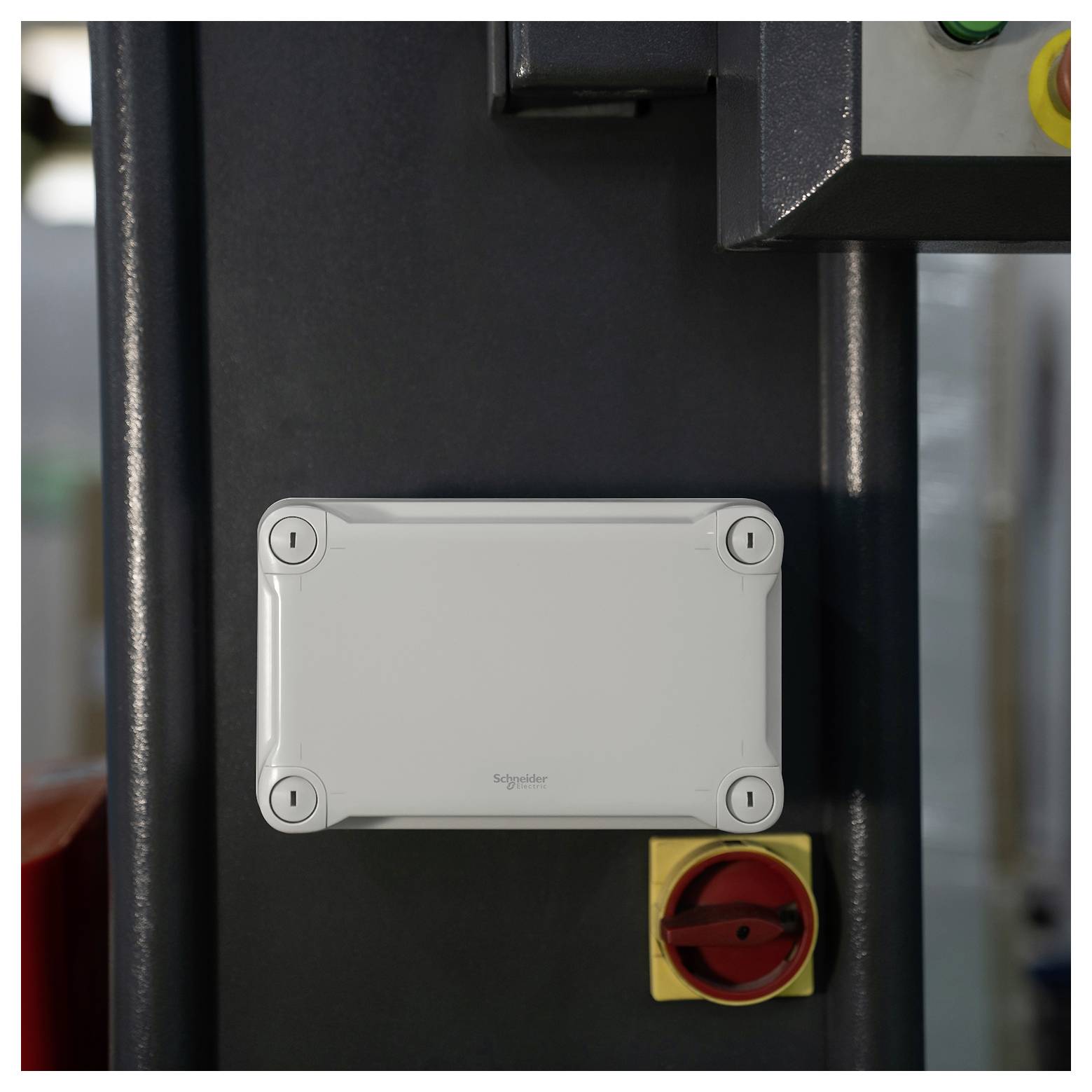

Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks-7

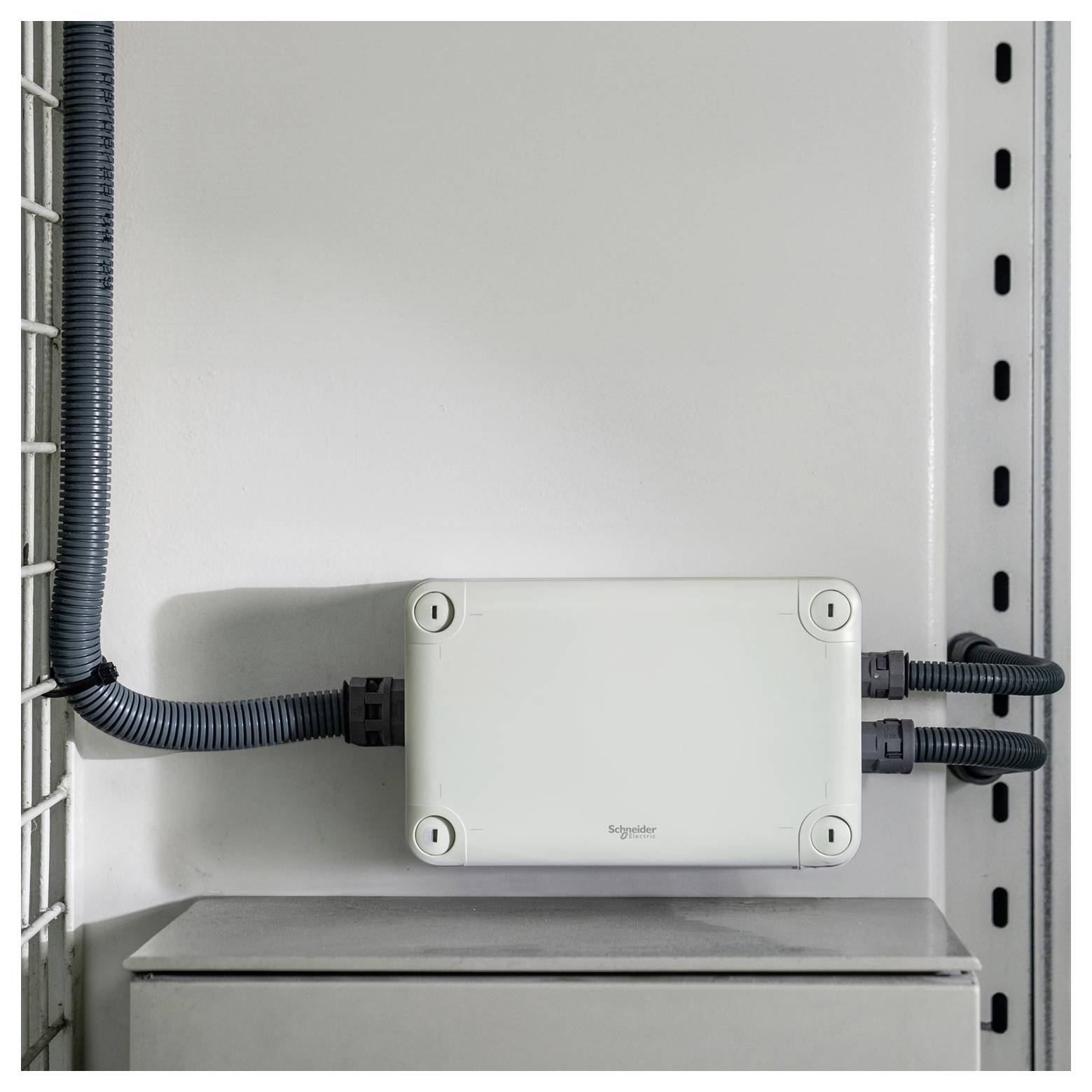

Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks-8

Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks-9

Obdélníková krabice s vyznačenými rozměry: 192 mm (7,6 palce) šířka, 121 mm (4,8 palce) výška a 105 mm (4,1 palce) hloubka.

1/11

Kategorie produktu

skřínka na stěnu

Materiál

ABS

Krytí

IP66

Šířka

121 mm

192 mm

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 2 ks)

Celková cena (361,57 Kč / kus)

723,14 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kryt Schneider Electric TBS H40, H192 X B121 X T105MM, IP66, IK07

ABS pouzdro se snadno instaluje s 3 možnostmi upevnění
Ochrana: IP66
Odolnost proti nárazům IK07
Vč. Malé a upevňovací příslušenství
S montážní deskou nebo DIN lištou
Vyrobeno ze 45% recyklovaného plastu ABS

Technické parametry

Kategorie produktu: skřínka na stěnu

Vlastnosti: s montážní deskou

Materiál: ABS

: IP66

Barva: šedobílá (RAL 7035)

Šířka: 121 mm

V: 192 mm

Rozměry: 121 x 192 x 105 mm

Hmotnost: 0.45 kg

Obsah: 2 ks

Typ: PanelSeT TBS

Rozm.: (š x v x h) 121 x 192 x 105 mm

Číslo výrobce: NSYTBS191210HT

Hloubka: 105 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Délka, příp. hloubka

Šířka

Obsah

Rozm.

Kategorie produktu

Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks

Objednací číslo:1876318

Doručení: Po 26. 10.

Conrad Electronic

Tento produkt

105 mm

121 mm

2 ks

(š x v x h) 121 x 192 x 105 mm

192 mm

skřínka na stěnu

Min.: 1

Násobky: 1

723,14 Kč^*

Schneider Electric PanelSeT TBS NSYTBS111113H skřínka na stěnu 116 x 116 x 133 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876142

Doručení: St 18. 11.

Conrad Electronic

133 mm

116 mm

2 ks

(š x v x h) 116 x 116 x 133 mm

116 mm

skřínka na stěnu

Min.: 1

Násobky: 1

690,08 Kč^*

Schneider Electric PanelSeT TBS NSYTBS1176 skřínka na stěnu 116 x 74 x 116 x 62 ABS šedobílá (RAL 7035) 5 ks Piece

Objednací číslo:1876315

Doručení: Po 26. 10.

Conrad Electronic

116 mm

74 mm

5 ks

(d x š x v) 116 x 74 x 116 mm

116 mm

skřínka na stěnu

Min.: 1

Násobky: 1

561,16 Kč^*

Schneider Electric PanelSeT TBS NSYTBS1179H skřínka na stěnu 116 x 116 x 74 x 94 ABS šedobílá (RAL 7035) 3 ks

Objednací číslo:1876143

Doručení: St 18. 11.

Conrad Electronic

116 mm

3 ks

(d x š x v) 116 x 116 x 74 mm

74 mm

skřínka na stěnu

Min.: 1

Násobky: 1

814,05 Kč^*

Schneider Electric PanelSeT TBS NSYTBS1397 skřínka na stěnu 93 x 138 x 72 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876494

Doručení: Po 26. 10.

Conrad Electronic

72 mm

93 mm

2 ks

(š x v x h) 93 x 138 x 72 mm

138 mm

skřínka na stěnu

Min.: 1

Násobky: 1

367,77 Kč^*

Schneider Electric PanelSeT TBS NSYTBS1397T skřínka na stěnu 138 x 93 x 138 x 72 ABS šedobílá (RAL 7035) 2 ks

Objednací číslo:3333551

Doručení: St 18. 11.

Conrad Electronic

138 mm

93 mm

2 ks

(d x š x v) 138 x 93 x 138 mm

138 mm

skřínka na stěnu

Min.: 2

Násobky: 2

309,92 Kč^*

Schneider Electric PanelSeT TBS NSYTBS16128 skřínka na stěnu 121 x 164 x 87 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876316

Okamžité doručení: Po 19. 10.

10 Set(y)Conrad Electronic

87 mm

121 mm

2 ks

(š x v x h) 121 x 164 x 87 mm

164 mm

skřínka na stěnu

Min.: 1

Násobky: 1

395,87 Kč^*

Schneider Electric PanelSeT TBS NSYTBS16128T skřínka na stěnu 121 x 164 x 87 ABS šedobílá (RAL 7035) 2 ks

Objednací číslo:1876317

Doručení: Po 26. 10.

Conrad Electronic

87 mm

121 mm

2 ks

(š x v x h) 121 x 164 x 87 mm

164 mm

skřínka na stěnu

Min.: 1

Násobky: 1

574,38 Kč^*

Schneider Electric PanelSeT TBS NSYTBS191210H skřínka na stěnu 192 x 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876496

Doručení: Po 26. 10.

Conrad Electronic

192 mm

121 mm

2 ks

(d x š x v) 192 x 121 x 192 mm

192 mm

skřínka na stěnu

Min.: 1

Násobky: 1

681,82 Kč^*

Schneider Electric PanelSeT TBS NSYTBS19128T skřínka na stěnu 192 x 121 x 192 x 87 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876319

Doručení: St 18. 11.

Conrad Electronic

192 mm

121 mm

2 ks

(d x š x v) 192 x 121 x 192 mm

192 mm

skřínka na stěnu

Min.: 1

Násobky: 1

1 004,13 Kč^*

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1876318 Schneider Electric PanelSeT TBS NSYTBS191210HT skřínka na stěnu 121 x 192 x 105 ABS šedobílá (RAL 7035) 2 ks

Popis

Spolehlivá kvalita pro průmyslové použití. Série panelset TBS je koncipována pro použití v průmyslových interiérech bez zvláštních hygienických požadavků. Splňuje normu IEC 62208:2023 pro prázdné pouzdro nízkonapěťových spínacích systémů. Kromě toho výrobce poskytuje shrnutí zkoušek a certifikát shody na základě provedených konstrukčních zkoušek, aby byla zajištěna maximální bezpečnost a dodržování norem. Lze flexibilně kombinovat - přesně sedí pro každé použití. Díky přesné výrobě přesně odpovídají rozměrům katalogu. Promyšlený design umožňuje kombinaci s univerzálním příslušenstvím a flexibilní přizpůsobení různým instalačních situacím - ideální pro ideal projektových požadavků. Recyklovaný plast - odolný, udržitelný, v souladu s normami. Pouzdro Panelset TBS se skládá z plastu ABS s recyklovaným obsahem nejméně 45 % (po-industrielle). Jsou dimenzovány pro teploty od -25 °C do +60 °C, odolné proti žíhání až do 650 °C (podle IEC 60695-2-11) a odolné proti nárazu podle IK07 (podle IEC 62262). Pouzdra nabízejí stupeň krytí IP66 (IEC 60529) a izolaci ochranné třídy II (IEC 61140).

Inteligentní detaily pro každý montážní den
RAL 7035 s barevným tónem, možnost volitelného průhledného víka - vhodný i pro viditelné instalace
Víko lze upevnit pomocí 4 plastových šroubů, které lze ztratit mimo těsnící rozsah
Montáž a demontáž bez nářadí pomocí plochého šroubováku
Vyztužené hrany spodního dílu a víka pro větší stabilitu
Volitelný uzamykatelný - pro větší bezpečnost
Lze bez problémů vestavět kabelové šroubení
Snadno vyměnitelné víko při poškození nebo výměně designu
Flexibilní upevnění - vhodné pro jakékoliv použití

Pouzdro lze namontovat na tři způsoby:
1. Přes čtyři rohové kanály mimo těsnící plochy (od 138 × 93 × 72 mm)
2. Dvěma nebo čtyřmi zadními dlouhými otvory
3. S pomocí upevňovacích spon (od 116 × 116 × 62 mm)

Digitální podpora plánování včetně všech TBS skříní je k dispozici s rozsáhlou technickou dokumentací: Environmentálními certifikáty (PEP, RoHS), 2D, 3D a CAD soubory, kompatibilní s MOŘSKÝM ELEKTRIKEM, ETAP, EPLAN a WSCAD - pro bezproblémovou integraci do vašeho plánování.
