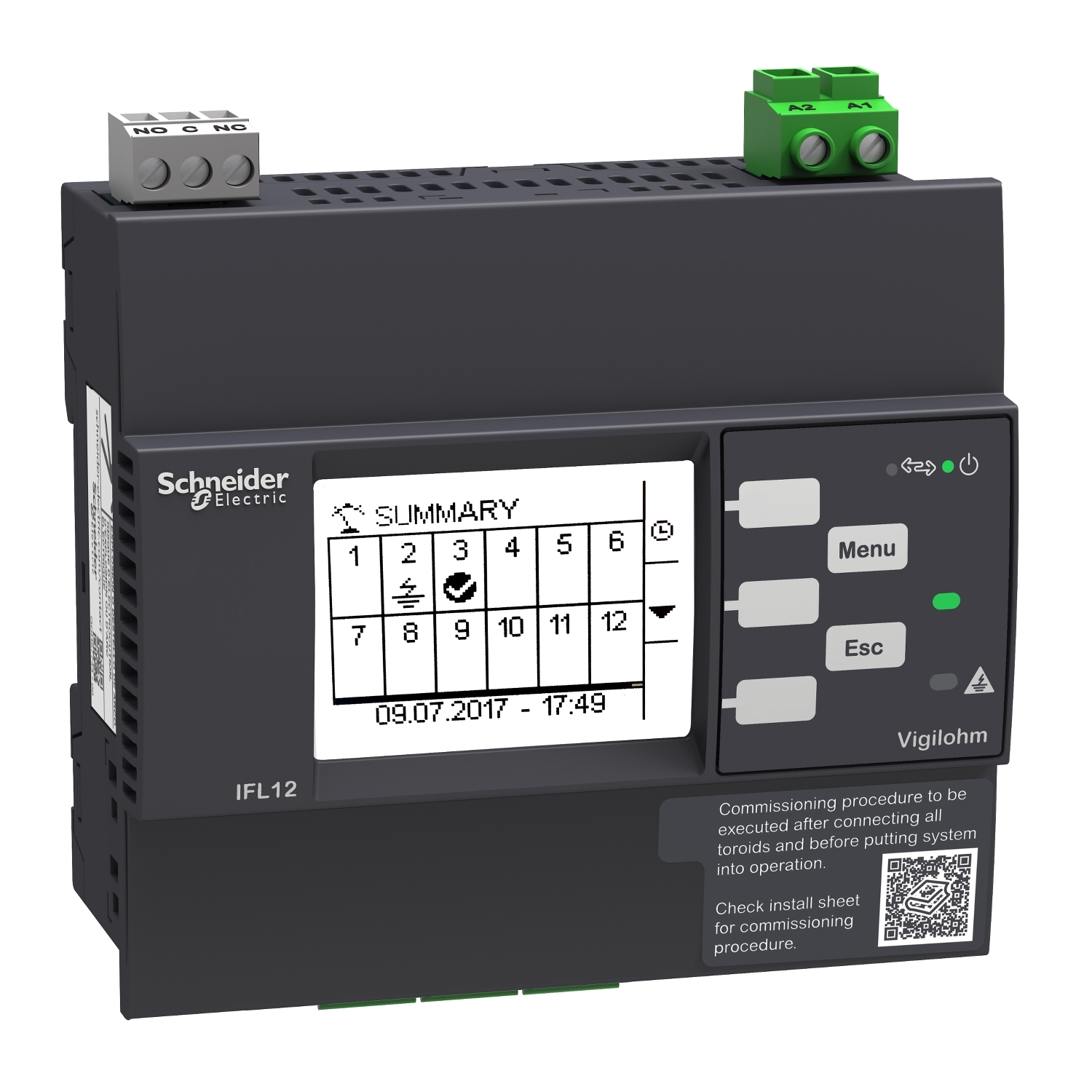

Schneider Electric IMDIFL12C IMDIFL12C monitor izolace

Toto zařízení patří do řady Vigilohm, která byla vyvinuta pro monitorování neuzemněných zdrojů energie (IT systémy) v souladu s normami pro instalaci a pro výrobky. Tato zkoušečka poruch izolace je možná pouze tehdy, je-li propojena s řadou IM400, XM300 nebo XM200. Toto zařízení je určeno pro monitorování 12 AC, DC a ACDC vstupů až do napětí kruhového jádra 1000 V. Konfigurace se nastavuje z přední strany přístroje, přes obrazovku HMI nebo přes komunikační rozhraní. Nastavení se vztahují k prahovým hodnotám alarmu. Ukazuje, který výstup má izolační chybu. Autotest se spustí automaticky každých 5 hodin a v případě potřeby. Pokud izolační odpor klesne pod nastavenou prahovou hodnotu, spustí se alarm prostřednictvím výstupního relé IFL a HMI. Jakmile již nebudou rozpoznány žádné chyby, alarm se vymaže a relé se vrátí do normálního stavu. Přístroj může být napájen zdrojem 110 v AC až 440 v AC nebo jedním 110 v DC až 440 v DC, všechny s tolerancí ± 15 %.
