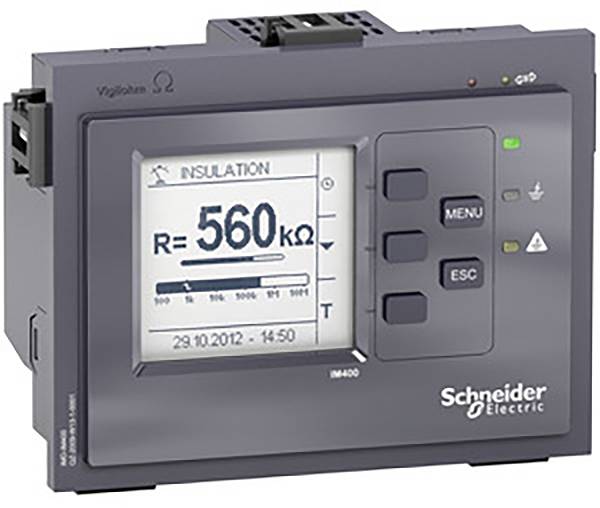

Schneider Electric IMD-IM400 IMD-IM400 monitor izolace Počet reléových výstupů: 1

Toto zařízení patří do řady Vigilohm, která byla vyvinuta pro monitorování neuzemněných zdrojů energie (IT systémy) v souladu s normami pro instalaci a pro výrobky. V souladu s normami se doporučuje vybavení systémů pro monitorování izolace (IMD). Toto zařízení je určeno pro monitorování velkých a rušených AC, DC a ACDC systémů. Měří síťovou izolační odpor díky napájení nízkofrekvenčních střídavých proudů mezi sítí a zemí. Konfigurace se nastaví podle instalace. Nastavení se provádí na přední straně přístroje, přes obrazovku HMI nebo přes komunikační přípojku. Nastavení se týká typu sítě, alarmů a poplachových prahů, zpoždění alarmu od 0 do 7200 sekund a dalších. Sleduje sítě až do 830 VAC při připojení na neutrální vodič, 480 v při připojení na kabel a 480 v DC, s až 500micro faradem. Černobílý displej může zobrazit izolační odpor od 10 Ω do 10 megaohmů, kapacitu a dočasné chyby. Autotest se spustí automaticky každých 5 hodin a v případě potřeby. Pokud je izolační odpor systému pod nastavenou prahovou hodnotou, tzn. uzemnění je k dispozici, spustí se alarm prostřednictvím výstupního relé IMD. Jakmile již nebudou rozpoznány žádné chyby, alarm se vymaže a relé se vrátí do normálního stavu. Přístroj může být napájen zdrojem 110 v AC až 440 v AC nebo jedním 110 v DC až 440 v DC, všechny s tolerancí ± 15 %. Tento výrobek se instaluje v jedné rovině, např. do dveří skříňového rozvaděče. Přední stupeň ochrany je IP5, ochrana IP20 na zadní straně a přepětí 300 v kategorie III. Monitorovací zařízení je vybaveno komunikačním rozhraním RS485 s protokolem Modbus.
