Name: Schneider Electric frekvenční měnič ATV650D45N4 45 kW 3fázový
Brand: Schneider Electric
SKU: 3763349
Availability: BackOrder

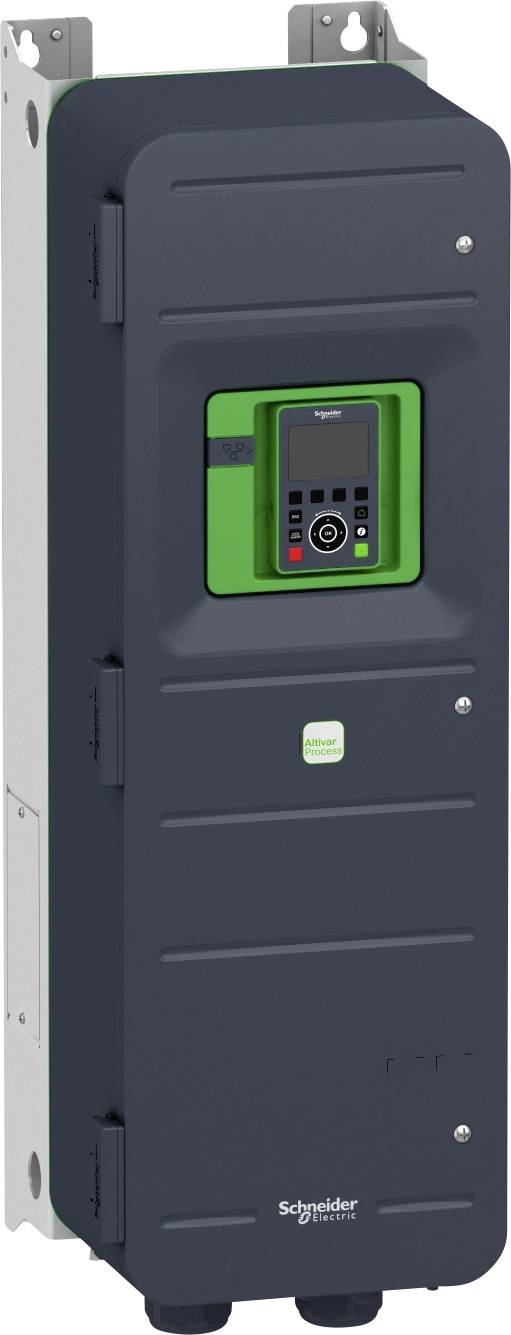

Průmyslová řídicí jednotka Schneider Electric s digitálním displejem a tlačítky na tmavě šedé nástěnné skříni.

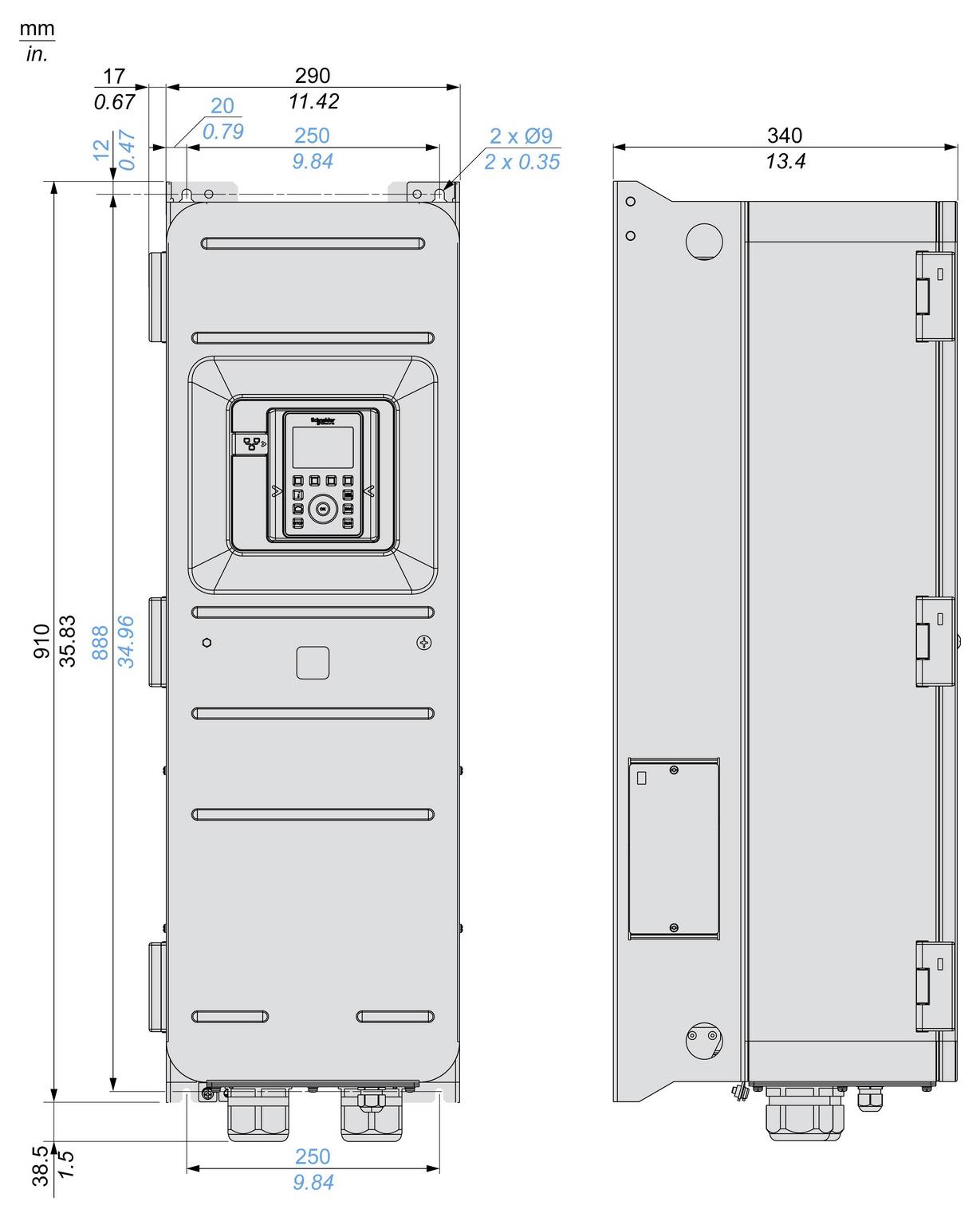

Schneider Electric frekvenční měnič ATV650D45N4 45 kW 3fázový-1

1/2

Datasheety: (PDF)

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (122 206,96 Kč / kus)

122 206,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

4 kvadrantový provoz: Ano
Počet analogových výstupů: 2
Počet analogových vstupů: 3
Počet digitálních výstupů: 0
Počet digitálních vstupů: 6
Počet rozhraní HW průmyslový Ethernet: 1
Počet rozhraní HW: Paralelní: 0
Počet rozhraní HW sériové rozhraní RS-232: 0
Počet rozhraní HW sériové rozhraní RS-422: 0
Počet sériových rozhraní HW RS-485: 1
Počet rozhraní HW – sériové TTY: 0
Počet rozhraní HW ostatní: 0
Počet HW rozhraní USB: 0
Počet rozhraní Profinet: 0
Druh měniče: U-měnič
Počet výstupních řádků: 3
Integrovaný brzdový střídač: ne
Počet vstupních vzorků: 3
Povoleno použití v průmyslu: Ano
Povoleno použití v obytných a obchodních prostorách: Ano
Max. Výstupní výkon při lineárním zatížení při jmenovitých výstupním napětí: 45 kW
Max. Emitovaný výkon při čtverci. Zatížení při jmenovitému výstupním napětí: 45 kW
Max. výstupní frekvence: 500 Hz
Max. Výstupní napětí 480 V
S obslužným prvkem: Ano
S optickým rozhraním: ne
S PC připojením: ne
Jmenovitý výstupní proud I2N: 87 A.
Síťová frekvence 50/60 Hz
Síťové napětí 380-480 v
Relativní symetrická tolerance frekvence sítě: 5 %
Relativní symetrická tolerance napětí sítě: 10 %
Podporuje protokol pro AS rozhraní Safety Work: ne
Podporuje protokol pro asi: ne
Podporuje protokol pro BACnet: ne
Podporuje protokol pro CAN: ne
Podporuje protokol pro datové dálnice: ne
Podporuje protokol DeviceNet: Ano
Podporuje protokol DeviceNet Safety: ne
Podporuje protokol pro Ethernet/IP: Ano
Podporuje protokol Foundation Fieldbus: ne
Podporuje protokol pro INTERBUS: ne
Podporuje protokol INTERBUS-Safety: ne
Podporuje protokol pro KNX: ne
Podporuje protokol pro LON: ne
Podporuje protokol pro Modbus: Ano
Podporuje protokol pro PROFIBUS: Ano
Podporuje protokol pro Profinet CBA: ne
Podporuje protokol PROFINET IO: Ano
Podporuje protokol o Profi Safe: ne
Podporuje protokol SafetyBUS P: ne
Podporuje protokol pro SERCOS: ne
Podporuje protokol pro jiné sběrnicové systémy: ne
Podporuje protokol pro SUCONET: ne
Podporuje protokol TCP/IP: Ano

Kategorie produktu: frekvenční měnič

Výstupní výkon (max.): 45 kW

Síť: 3fázový

Hloubka: 340 mm

V: 910 mm

Šířka: 290 mm

: IP55

Typ: ATV650D45N4

Rozm.: (š x v x h) 290 x 910 x 340 mm

Číslo výrobce: ATV650D45N4

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3763349 Schneider Electric frekvenční měnič ATV650D45N4 45 kW 3fázový

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3763349 Schneider Electric frekvenční měnič ATV650D45N4 45 kW 3fázový

Popis

Měnič frekvence Altivar 600 - měnič pro provoz a ochranu čerpadel. IP55. Frekvenční měnič ATV650, 125 HP, s hlavním spínačem. Rozměry 290 x 910 x 340 mm, výkon kW 45 kW. Výstupní frekvence 0,1-500 Hz. Přetížení při normálním provozu 110 % pro 60 s, přetížení v režimu vysoké přetížení 150 % pro 60 s (při vyzdňování jedné výkonnostní třídy). Typy řízení asynchronních motorů, konstantní točivý moment, proměnlivý točivý moment, optimalizovaný režim točivého momentu, synchronní motor PM, (permanentní magnet) motor. Integrovaná bezpečnostní funkce sto (bezpečná pojistka proti zapnutí (Safe Torque Off) SIL3. Počet integrovaných analogových vstupů E/a 3. Analogové výstupy 2. Digitální vstupy 8. Reléové výstupy 3. Integrovaná komunikace Modbus/TCP, sériové rozhraní Modbus. Konfigurační a ovládací prvky Decentrovaný grafický ovládací terminál, integrovaný webový server, DTM (Device Type Manager), software SoMove. Volitelně rozšiřující karty E/a, reléové výstupní karty. Volitelné komunikační karty, (Ethernet/IP a Modbus/TCP se dvěma porty, CANopen Daisy Chain RJ45, Sub-D a šroubové svorky, PROFINET, Profibus DP V1 a DeviceNet).

Tento text byl přeložen strojově.

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
