Schlegel YVDOO_R0, YVDOO_R0 hřibové tlačítko nouzového vypnutí, 2 rozpínací kontakty, 2 ks | Conrad Electronic

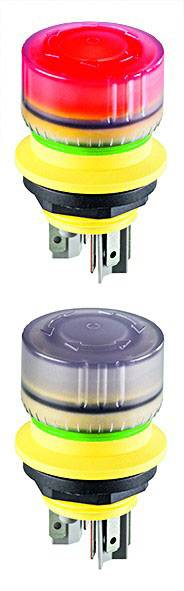

Dva tlačné spínače: nahoře červeně svítící, dole neaktivní. Oba s žlutým okrajem a kovovými kontakty.

Dva tlačné spínače: nahoře červeně svítící, dole neaktivní. Oba s žlutým okrajem a kovovými kontakty.

Schéma zapojení zobrazuje symbol tranzistoru s vývody 11, 12, 21, 22 a kruhový symbol s X1, X2.

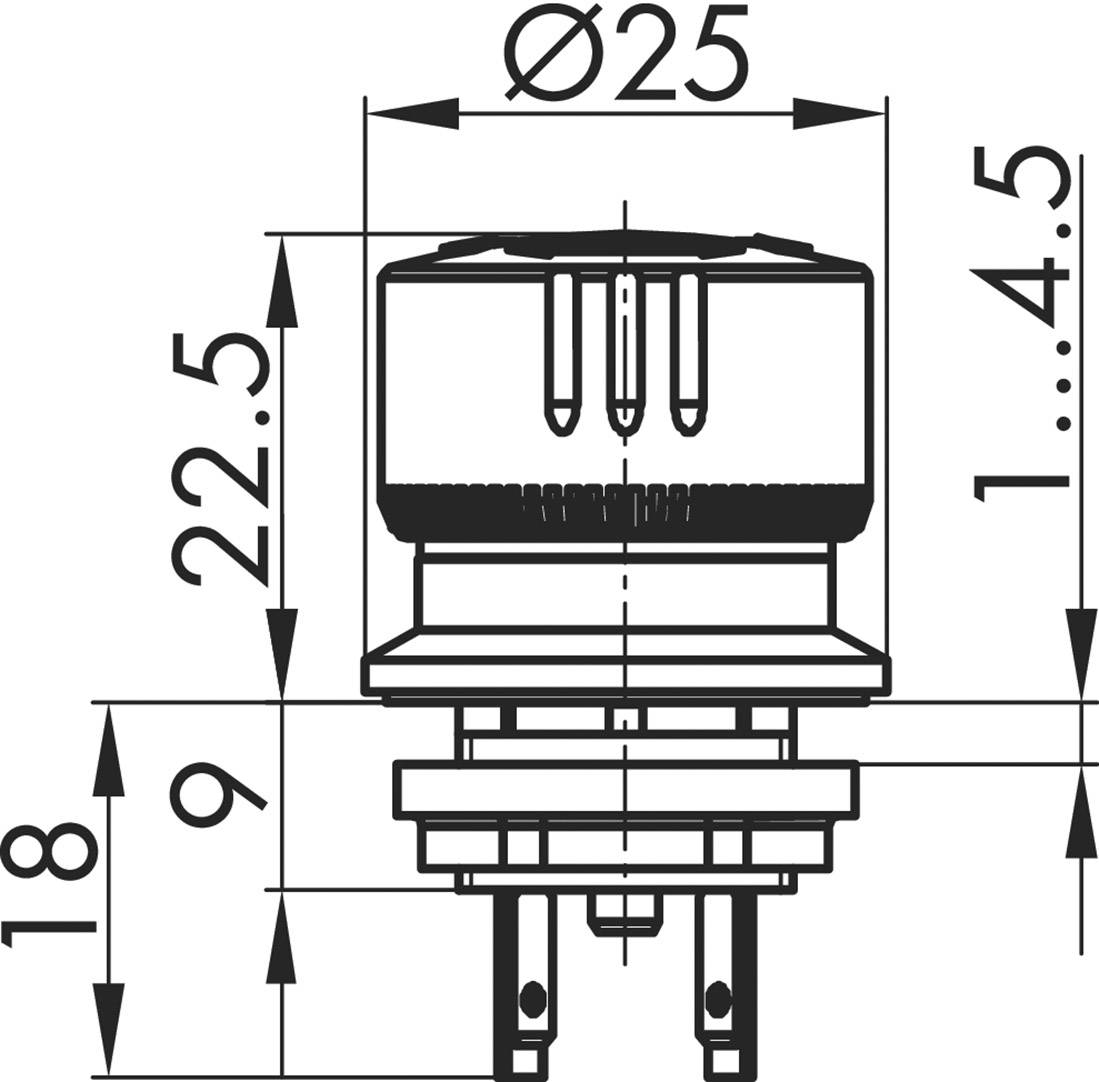

Technický výkres spínače s rozměry: průměr 25 mm, výška 22,5 mm, montážní výška 18 mm, ovládací výška 1 až 4,5 mm.

1/3

Schlegel

Dodatečné informace:

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 2 ks)

Ks

Celková cena (1 362,81 Kč / kus)

1 362,81 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Osvětlení: AnoPopsatelná: nePřední rám: ŽlutýTvar: KulatýOchrana před přepadem: AnoOchranný kryt proti zablokování: neIndikace polohy spínače: AnoOdblokování: Otočením doprava a dolevaNORMY: ISO 13850:2015(E), EN ISO 13850:2015(D), DIN EN ISO 13850:2016-05

Kategorie produktu: hřibové tlačítko nouzového vypnutí

Typ odblokování: otočení

Potisk (motiv): bez potisku

Typ osvětlení: LED

Typ světelného zdroje: LED

Barvy světla: červená

Typ kontaktu: 2 rozpínací kontakty

Barva: červená
šedá

Připojení: plochý konektor

Montážní Ø: 16.2 mm

Délka: 40.5 mm

Šířka: 25 mm

V: 25 mm

: IP65
IP67

vhodný pro/na: Mynitron®

Typ: YVDOO_R0

Obsah: 2 ks

Rozm.: (d x š x v) 40.5 x 25 x 25 mm

Splňuje RoHS: ano
