Schellenberg 20640 Motor pohonu rolet, Utahovací moment: 40 Nm Vhodné pro (rolety) Schellenberg Maxi | Conrad Electronic | Conrad CZ

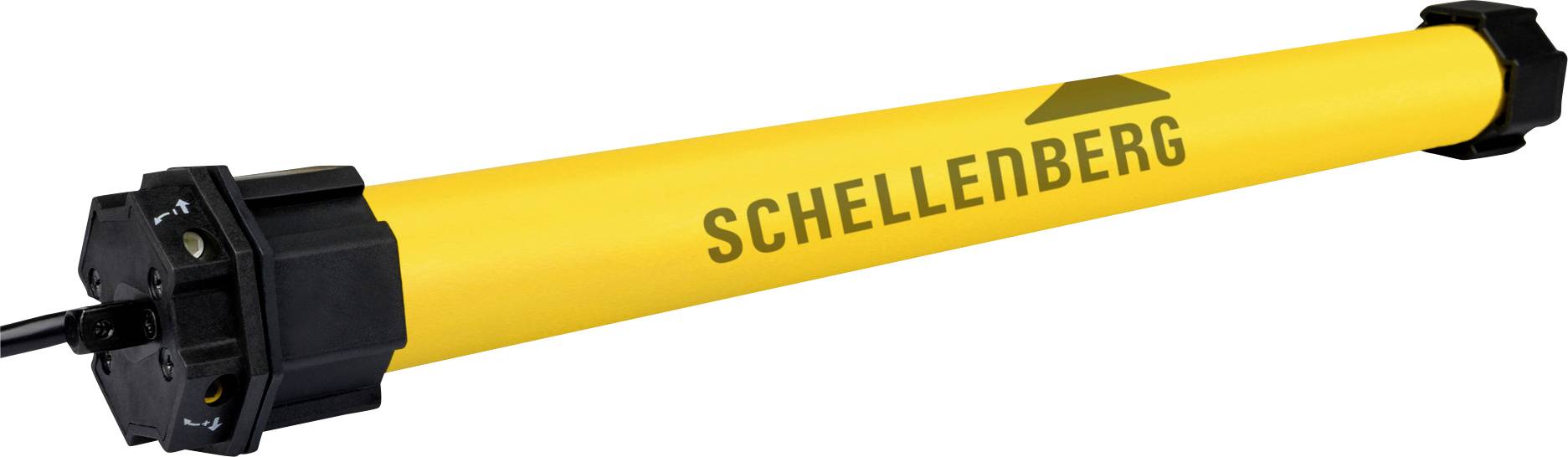

Žlutý trubkový motor značky 'Schellenberg' s černými koncovými armatury, určený k automatizaci rolet, žaluzií nebo markýz.

Žlutý trubkový motor značky 'Schellenberg' s černými koncovými armatury, určený k automatizaci rolet, žaluzií nebo markýz.

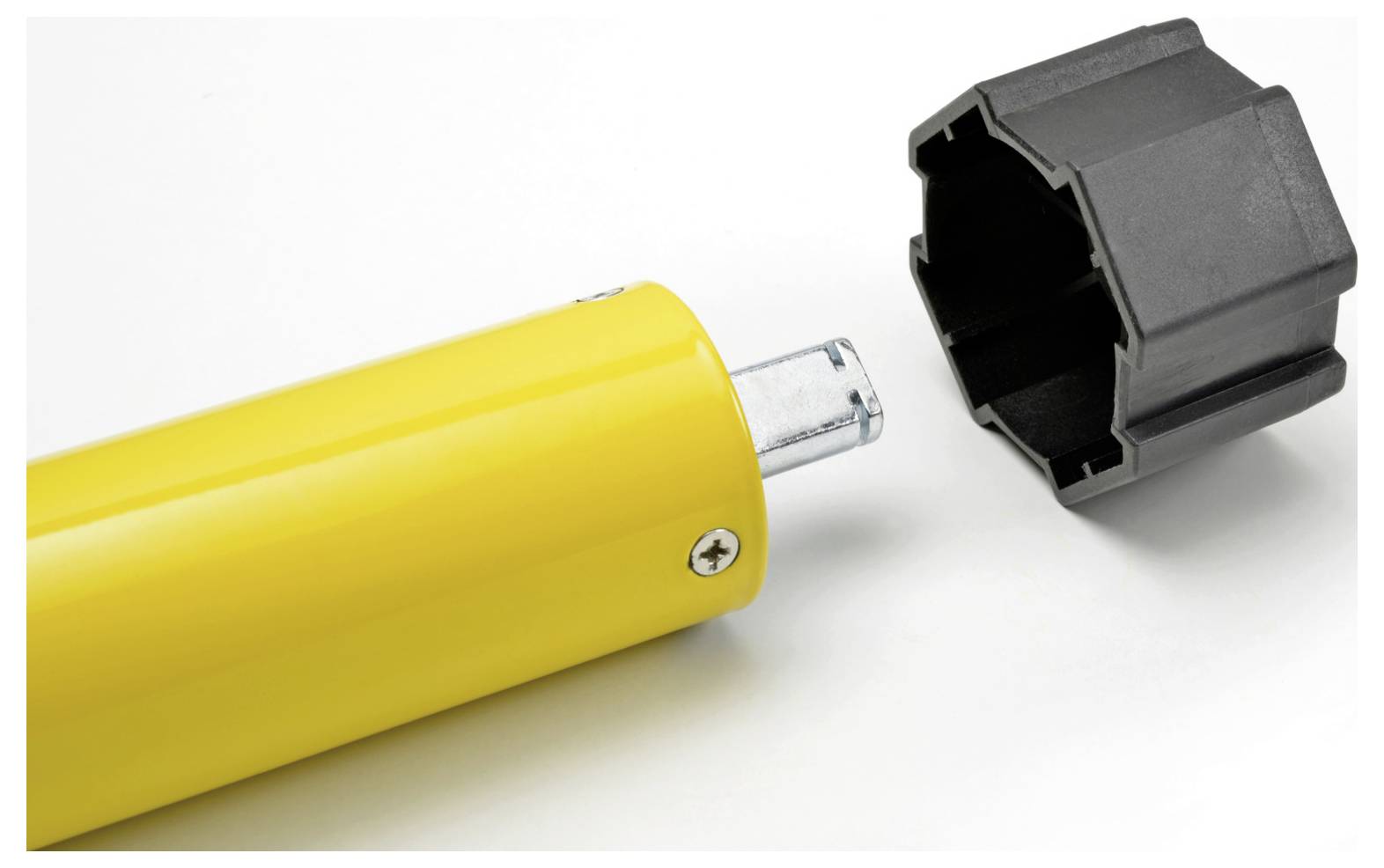

Zblízka fotografie žlutého válcovitého předmětu s kovovou tyčí vyčnívající ven, vedle oddělené černé zásuvky nebo konektoru.

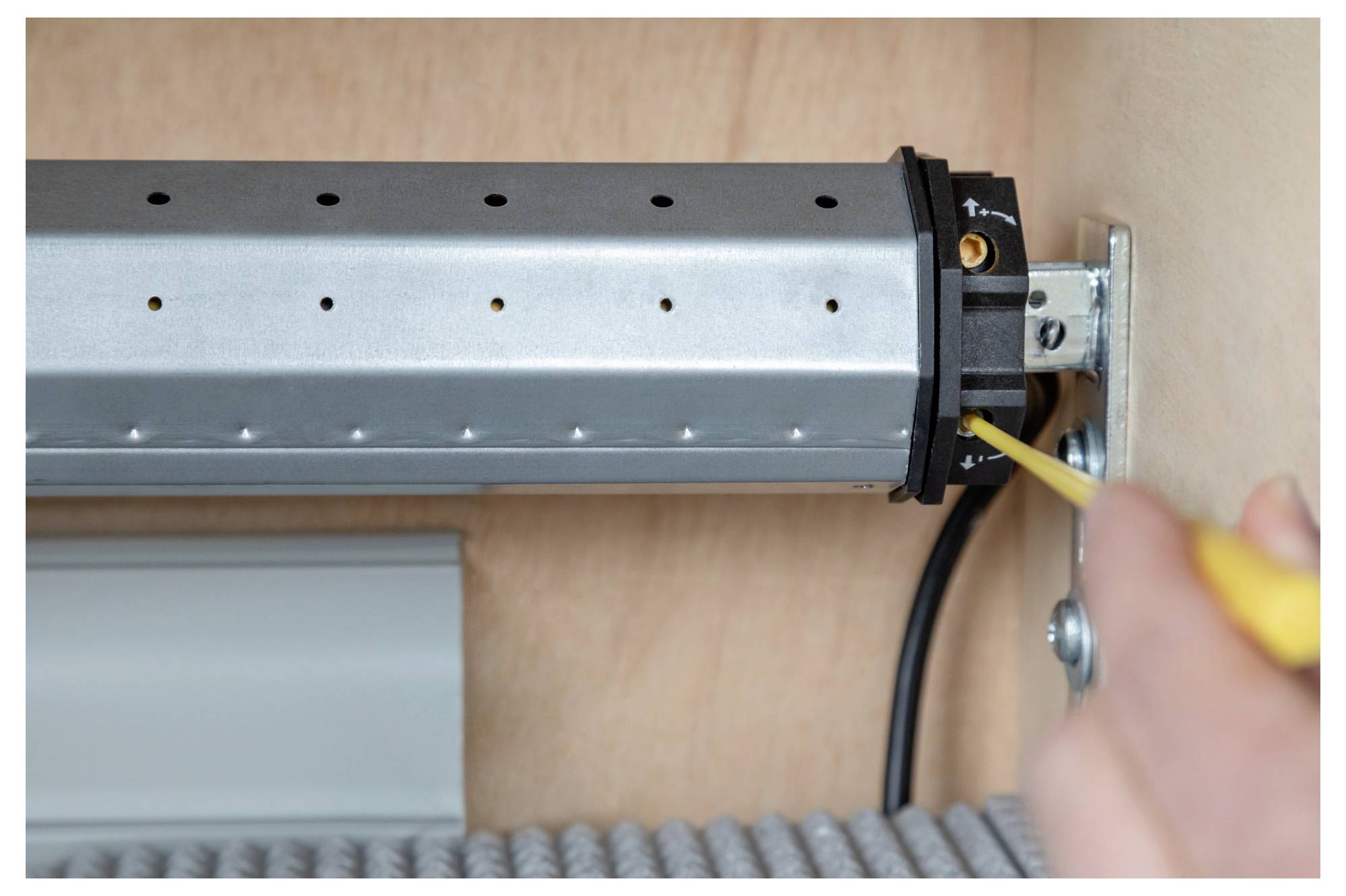

Osoba utahuje šroub na kovové trubici pomocí šroubováku, součást mechanického montážního systému, na dřevěném pozadí.

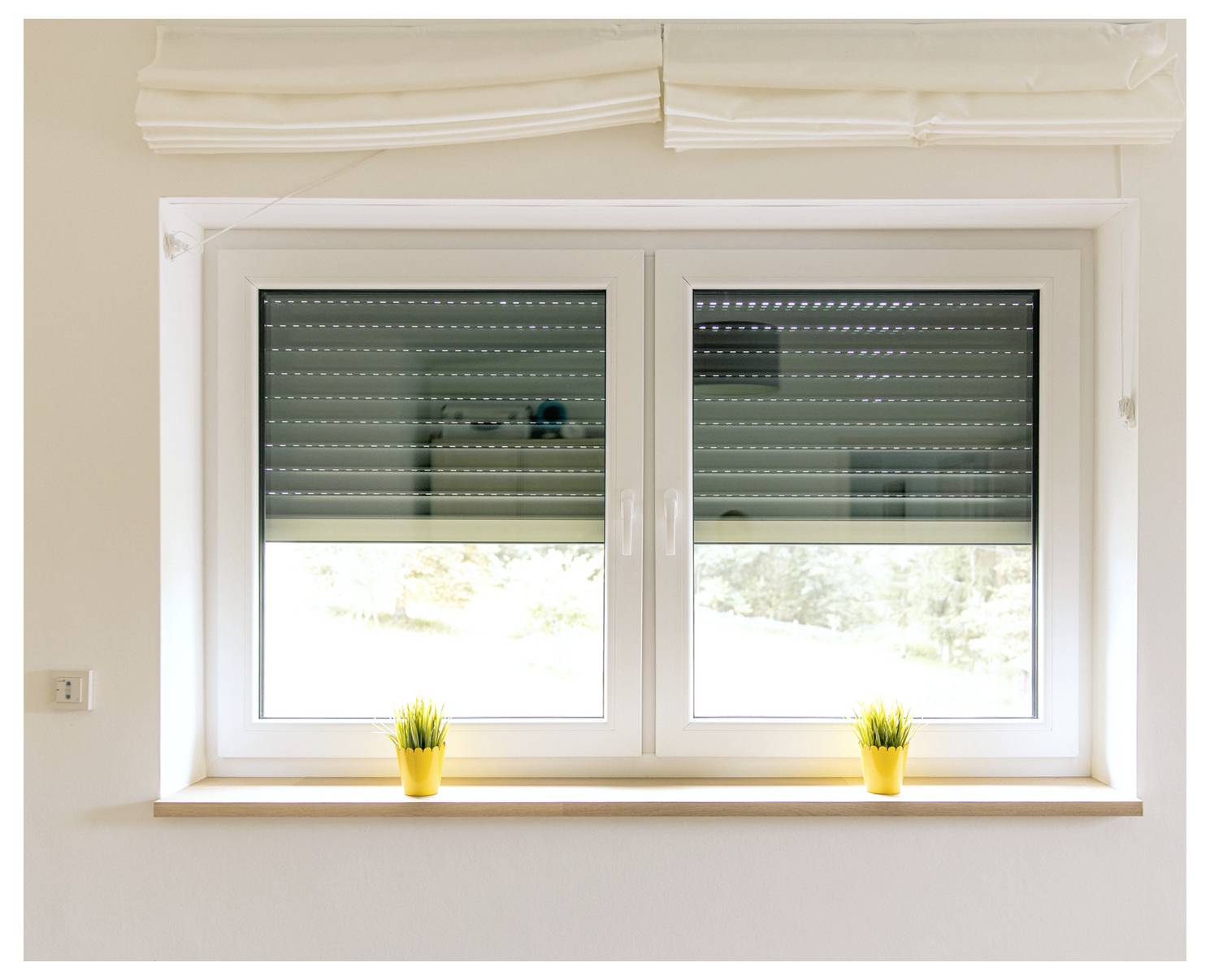

Dva květináče se stojí na parapetech oken pod bílým rámem, dvojskleným oknem s částečně zavřenými žaluziemi v jasné místnosti.

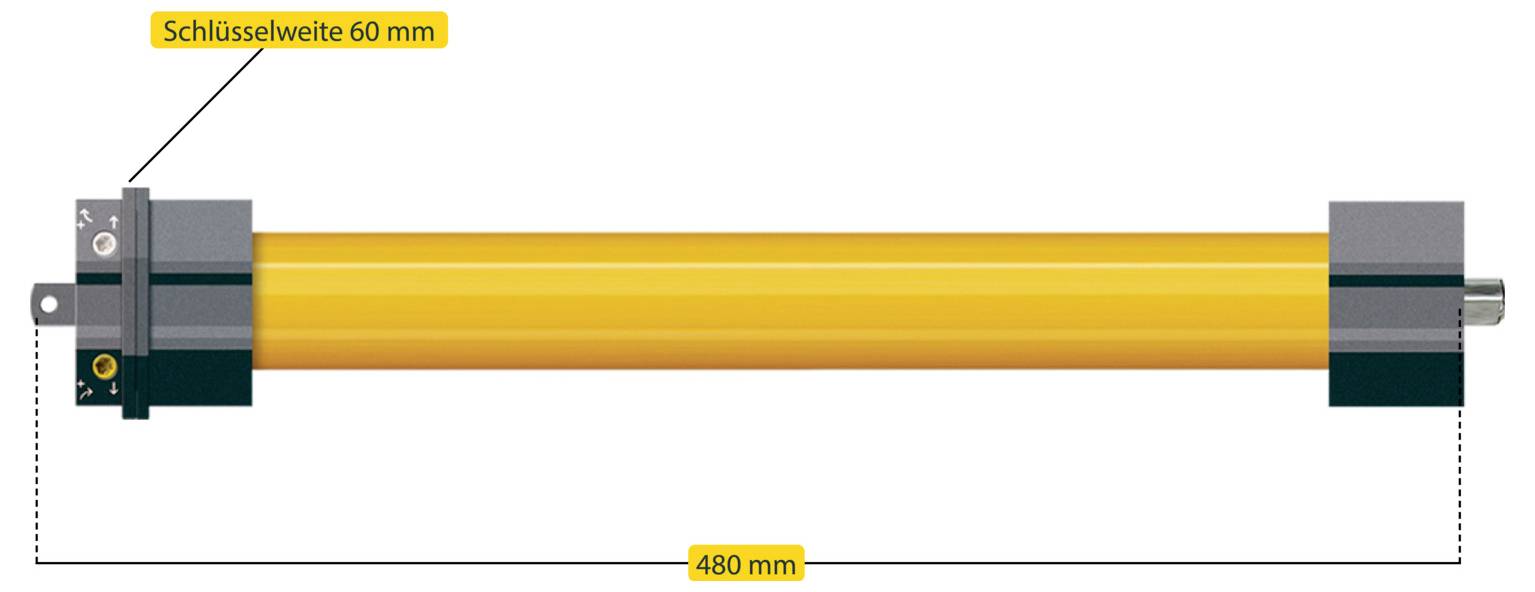

Oranžový válcový objekt s rozměry označenými jako "480 mm" na délku a "Šířka klíče 60 mm" na jednom konci.

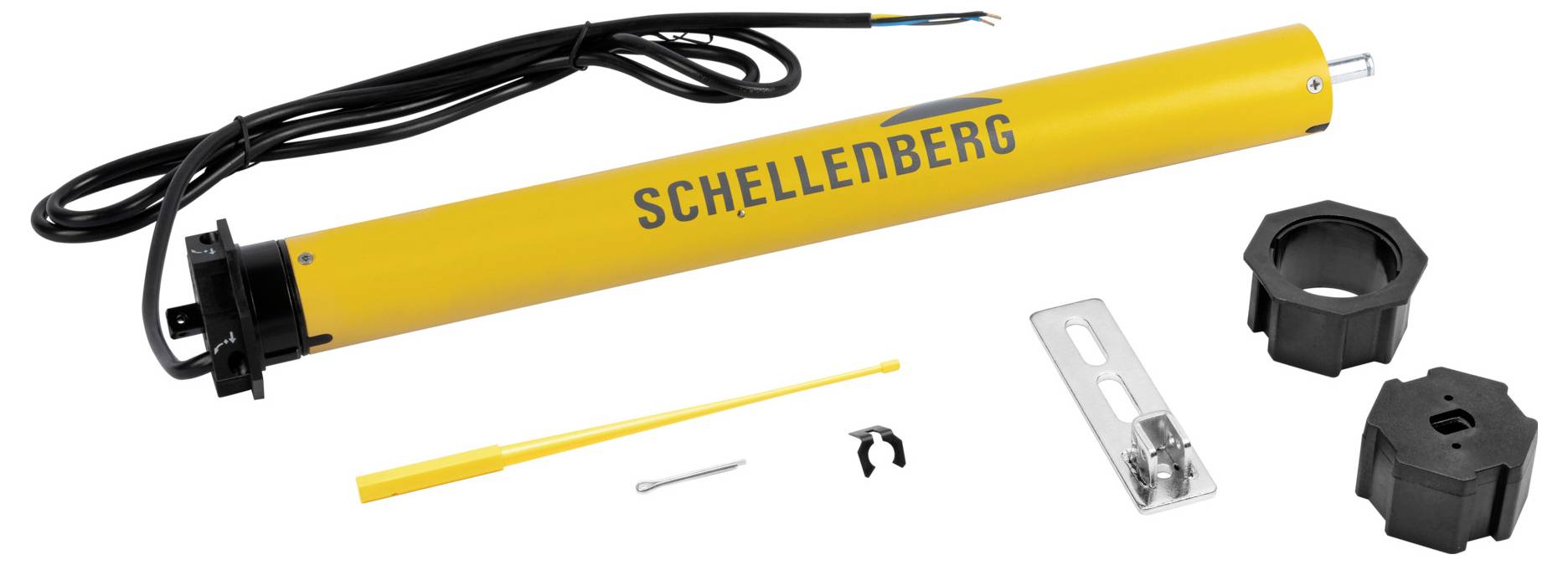

Žlutý trubicový motor značky "Schellenberg" s připojeným kabelem, spolu s montážním materiálem a nářadím.

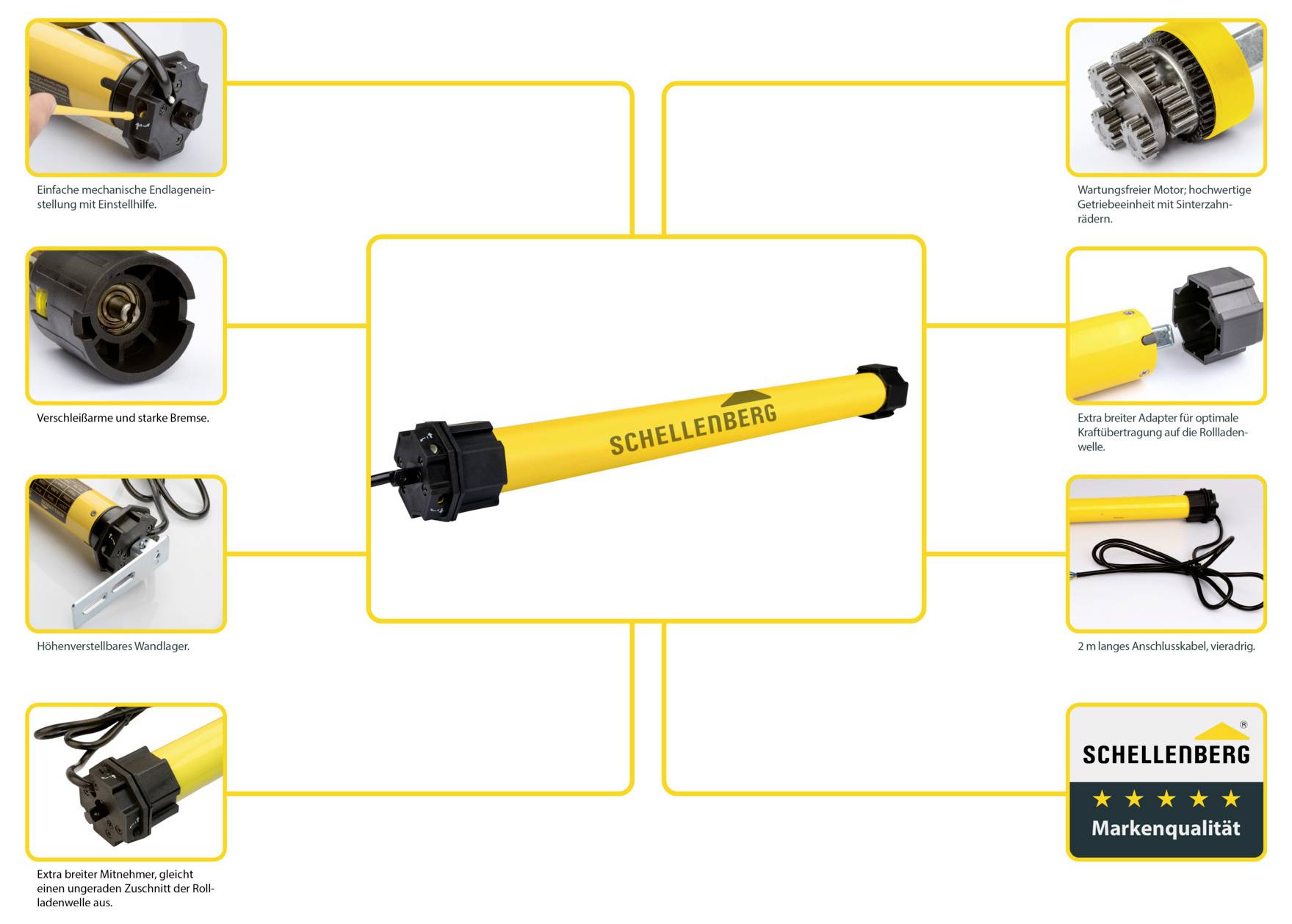

Infografika zobrazující motorový systém "Schellenberg" se označenými komponenty včetně motoru, adaptéru, montážních součástí a kabelu.

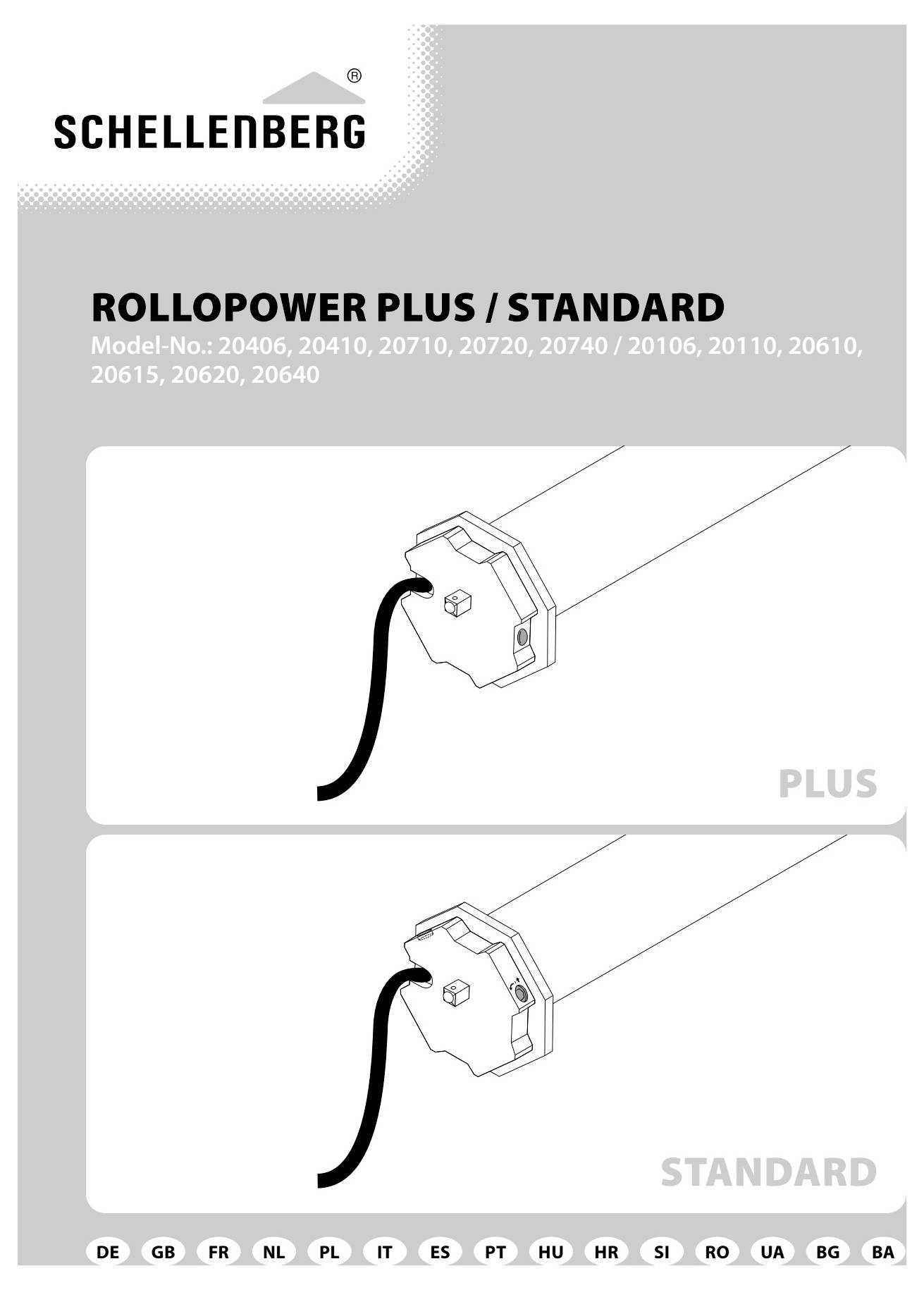

Model 'RolloPower Plus/Standard' s čárovým výkresem součásti motoru válce, který ukazuje specifická připojení dílů. Čísla modelů jsou uvedena níže.

1/8

Schellenberg

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 792,56 Kč / kus)

1 792,56 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Motor Schellenberg Standard, mechanické nastavení koncového zařízení, velikost 40 Nm, trubkový motor pro hřídel 60 mm až 15 m², 20640

Mechanické nastavení koncové polohy pomocí kolíku pro seřizování; silná brzda, bezúdržbový motor a extra široký unašeč; maximální umělohmotná plocha rolet o velikosti 15 m² a hmotnosti 60 kg; pro systém rolet Maxi a roletové hřídele o Ø 60 mm; možnost dodatečného bezdrátového ovládání

Technické parametry

Utahovací moment: 40 Nm

Kategorie produktu: Motor pohonu rolet

vhodné pro: Schellenberg Maxi

Barva: hliník

Provozní napětí: 230 V

Způsob montáže: vestavné

Základní stanice: nepožadovaná

Vlastnosti: motorizovaný

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3736814 Schellenberg 20640 Motor pohonu rolet, Utahovací moment: 40 Nm Vhodné pro (rolety) Schellenberg Maxi

Popis

Mechanický trubkový motor Standard s 40 Nm slouží k pohonu těžkého rolet až do plochy 15 m² a hmotnosti 60 kg. Je navržen pro systém rolet Maxi a je zabudován přímo do roletových hřídelí s průměrem 60 mm. Koncové polohy se po namontování mechanicky nastavují seřizovacím kolíkem.
Trubkový motor Standard se vyznačuje silnou brzdou s nízkým opotřebením a bezúdržbovým motorem s vysoce kvalitní převodovkou s ozubenými koly. Mimořádně široký unašeč kompenzuje nespravedlivě seřízenou hřídel rolety a zvláštní velikost adaptéru zajišťuje optimální přenos síly na hřídel rolety. Díky tepelné ochraně proti přetížení se motor při přehřátí vypne a šetří tak motor. Pro řízení trubkového motoru Standard je zapotřebí zakoupený ovládací prvek. K tomu jsou vhodné ovládání rolet Schellenberg nebo spínací hodiny Schellenberg. Ovládání více motorů rolet lze provádět pomocí relé. Pro montáž do roletové skříně je součástí dodávky výškově nastavitelné nástěnné ložisko. Napájení probíhá přes 4žilový kabel o délce 2 m.
S trubkem Standard máte možnost později dovybavit bezdrátové ovládání. K tomu potřebujete bezdrátový ovladač rolet Schellenberg nebo bezdrátový přijímací modul Schellenberg. Bezdrátové ovládání umožňuje ovládání motoru na dálku pomocí dálkového ovladače Schellenberg nebo bezdrátového spínací hodiny Schellenberg. Po bezdrátové modernizaci lze trubkový motor Standard integrovat do kompatibilního systému Smart Smart Home.

Tento text byl přeložen strojově.

Provedení

* Systém rolet: Maxi
* Průměr hřídele rolety: 60 mm
Montážní délka (s adaptérem): Max. 570 mm
* Tažná síla: Max. 60 kg
* Utahovací moment: 40 Nm
* Plocha plastových rolet: Max. 15,0 m²
* Plochy hliníkových a dřevěných rolet: Max. 9,0 m²
* Možná dovybavení pro bezdrátové ovládání: Ano
* Ovládací prvek vč.: Ne
* Nastavení koncové polohy: Mechanické (s otočným čepem)
* Nástěnné ložisko vč.: Ano
Provozní napětí: 230 V/ 50 Hz
Jmenovitý výkon * 198 W.
* Odběr proudu: 0,86 A.
* Otáčky: 15 ot./min
* Doba zapnutí: Max. 4 minut
* Přívodní kabel: 2,0 m, čtyřžilový
* Stupeň krytí: IP44
*

Obsah balení

1x trubkový motor Standard Maxi 40 Nm s kabelem
1x sada adaptérů
1x nástěnné ložisko
1x nastavovací nástroj
1x návod k montáži

Odpovídající položky pro tento produkt naleznete zde

Pohony pro rolety, markýzy Nástěnné ovladače rolet a markýz

Popis

Mechanický trubkový motor Standard s 40 Nm slouží k pohonu těžkého rolet až do plochy 15 m² a hmotnosti 60 kg. Je navržen pro systém rolet Maxi a je zabudován přímo do roletových hřídelí s průměrem 60 mm. Koncové polohy se po namontování mechanicky nastavují seřizovacím kolíkem.
Trubkový motor Standard se vyznačuje silnou brzdou s nízkým opotřebením a bezúdržbovým motorem s vysoce kvalitní převodovkou s ozubenými koly. Mimořádně široký unašeč kompenzuje nespravedlivě seřízenou hřídel rolety a zvláštní velikost adaptéru zajišťuje optimální přenos síly na hřídel rolety. Díky tepelné ochraně proti přetížení se motor při přehřátí vypne a šetří tak motor. Pro řízení trubkového motoru Standard je zapotřebí zakoupený ovládací prvek. K tomu jsou vhodné ovládání rolet Schellenberg nebo spínací hodiny Schellenberg. Ovládání více motorů rolet lze provádět pomocí relé. Pro montáž do roletové skříně je součástí dodávky výškově nastavitelné nástěnné ložisko. Napájení probíhá přes 4žilový kabel o délce 2 m.
S trubkem Standard máte možnost později dovybavit bezdrátové ovládání. K tomu potřebujete bezdrátový ovladač rolet Schellenberg nebo bezdrátový přijímací modul Schellenberg. Bezdrátové ovládání umožňuje ovládání motoru na dálku pomocí dálkového ovladače Schellenberg nebo bezdrátového spínací hodiny Schellenberg. Po bezdrátové modernizaci lze trubkový motor Standard integrovat do kompatibilního systému Smart Smart Home.

Tento text byl přeložen strojově.

Provedení

* Systém rolet: Maxi
* Průměr hřídele rolety: 60 mm
Montážní délka (s adaptérem): Max. 570 mm
* Tažná síla: Max. 60 kg
* Utahovací moment: 40 Nm
* Plocha plastových rolet: Max. 15,0 m²
* Plochy hliníkových a dřevěných rolet: Max. 9,0 m²
* Možná dovybavení pro bezdrátové ovládání: Ano
* Ovládací prvek vč.: Ne
* Nastavení koncové polohy: Mechanické (s otočným čepem)
* Nástěnné ložisko vč.: Ano
Provozní napětí: 230 V/ 50 Hz
Jmenovitý výkon * 198 W.
* Odběr proudu: 0,86 A.
* Otáčky: 15 ot./min
* Doba zapnutí: Max. 4 minut
* Přívodní kabel: 2,0 m, čtyřžilový
* Stupeň krytí: IP44
*

Obsah balení

1x trubkový motor Standard Maxi 40 Nm s kabelem
1x sada adaptérů
1x nástěnné ložisko
1x nastavovací nástroj
1x návod k montáži
