Schabus GX-D500, 300267 detektor oxidu uhličitého s externím senzorem 230 V, detekce oxidu uhličitého (CO2)
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 362,81 Kč / kus)
8 362,81 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity

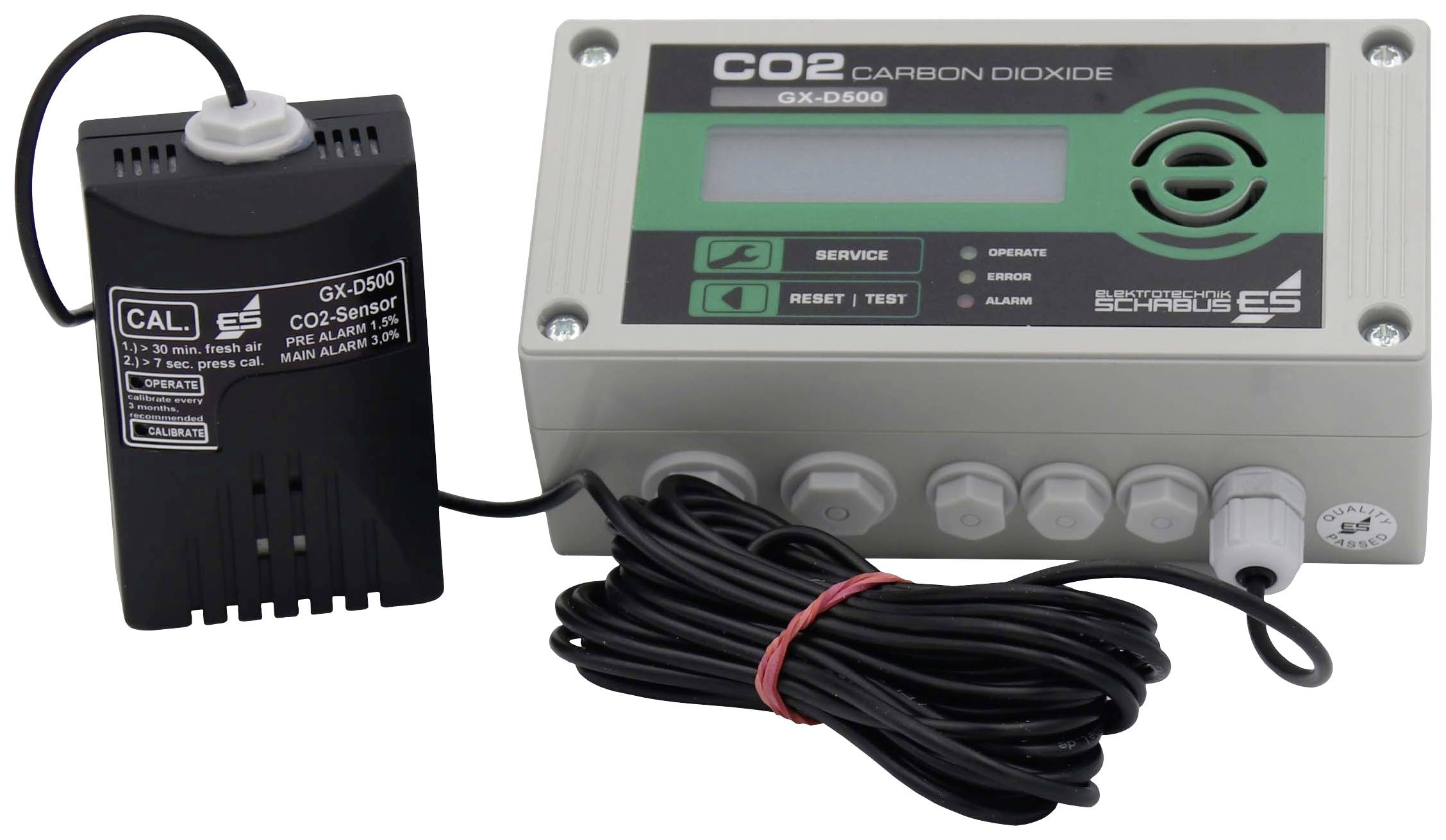

GX-D500 profesionální detektor CO2 pro oxid uhličitý
- Předmontovaný externí NDIR senzor na 4 m kabel
- Výstražný alarm při 1,5 % CO2 a hlavním poplachu při 3,0 % CO2
Technické parametry
- Provozní napětí 100 - 240 v AC / 50 - 60 HzPříkon: Max. 10 VA, typ. 3 VA, v závislosti na provozním stavuTechnologie senzorů: Optická, infračervená absorpce, NDIRTypická doba odezvy T90: Cca 90 sekundReléový kontakt Alarm 1: 250 v~ AC / 5 a (beznapěťový střídač)Reléový kontakt RE2: 60 v = DC / 5 a (beznapěťový střídač)Ovládací jednotka akustického tlaku: 85 dB(a) (100 cm vzdálenost)Softwarová verze řídicí jednotky: Od P0.12Provozní rozsah řídicí jednotky: -15 °C … +45 °C / 10 … 90 % RH, nekondenzujícíRozsah funkcí senzoru: 0 °C … 50 °C / 10 … 90 % RH, nekondenzujícíVedení senzoru: 3 x 0,14 mm² – LiYY – 4 m – černá – Ø 3,5 mm, s možností prodloužení o 3 x 1,5 mm² do 100 metrůŽivotnost senzoru cca 8 až 10 let (90 % senzorů)Stupeň krytí: Varovné zařízení / senzor: IP 20 / IP 54Rozměry Senzor (v x š x h) 88 x 58 x 38 mm
- Kategorie produktu
detektor oxidu uhličitého
- Vlastnosti hlásiče
s externím senzorem
- Detekováno
oxidu uhličitého (CO2)
- Napájení
230 V
- Šířka
160 mm
- V
80 mm
- Hloubka
55 mm
- Obsah
1 ks
- Rozm.
(š x v x h) 160 x 80 x 55 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2576084 Schabus GX-D500, 300267 detektor oxidu uhličitého s externím senzorem 230 V, detekce oxidu uhličitého (CO2)
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2576084 Schabus GX-D500, 300267 detektor oxidu uhličitého s externím senzorem 230 V, detekce oxidu uhličitého (CO2)
Prohlášení o shodě
Prohlášení o shodě 2576084 Schabus GX-D500, 300267 detektor oxidu uhličitého s externím senzorem 230 V, detekce oxidu uhličitého (CO2)
Popis

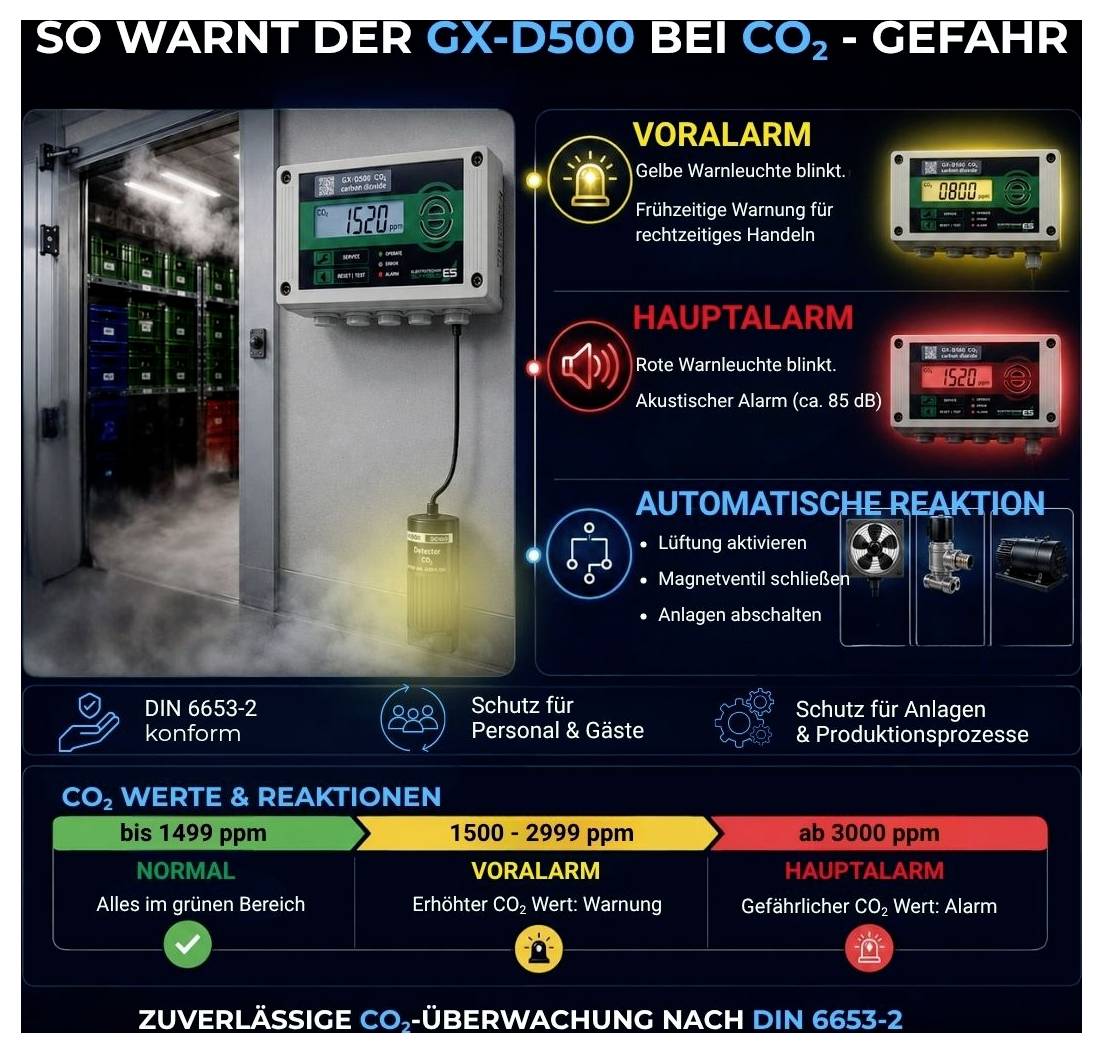

Detektor úniku CO2 GX-D500 je prof. Výstražné zařízení s pevně nastavenými prahy alarmu při 1,5 % CO2 pro předběžný alarm a 3,0 % CO2 pro hlavní alarm. Účel použití je univerzální, ať už pro monitorování velkých lahví s CO2 pro sodovače nebo pro ochranu zdraví při práci při zpracování a skladování suchých vajec.
Prahová hodnota pro alarm, který je akusticky i opticky zřetelně slyšitelný, byla záměrně zvolena tak vysoká, aby špatný vzduch v místnosti způsobený dekarbonizací lidí nevedl k falešným poplachům, ale závady na technických zařízeních byly zjištěny okamžitě a bezpečně.

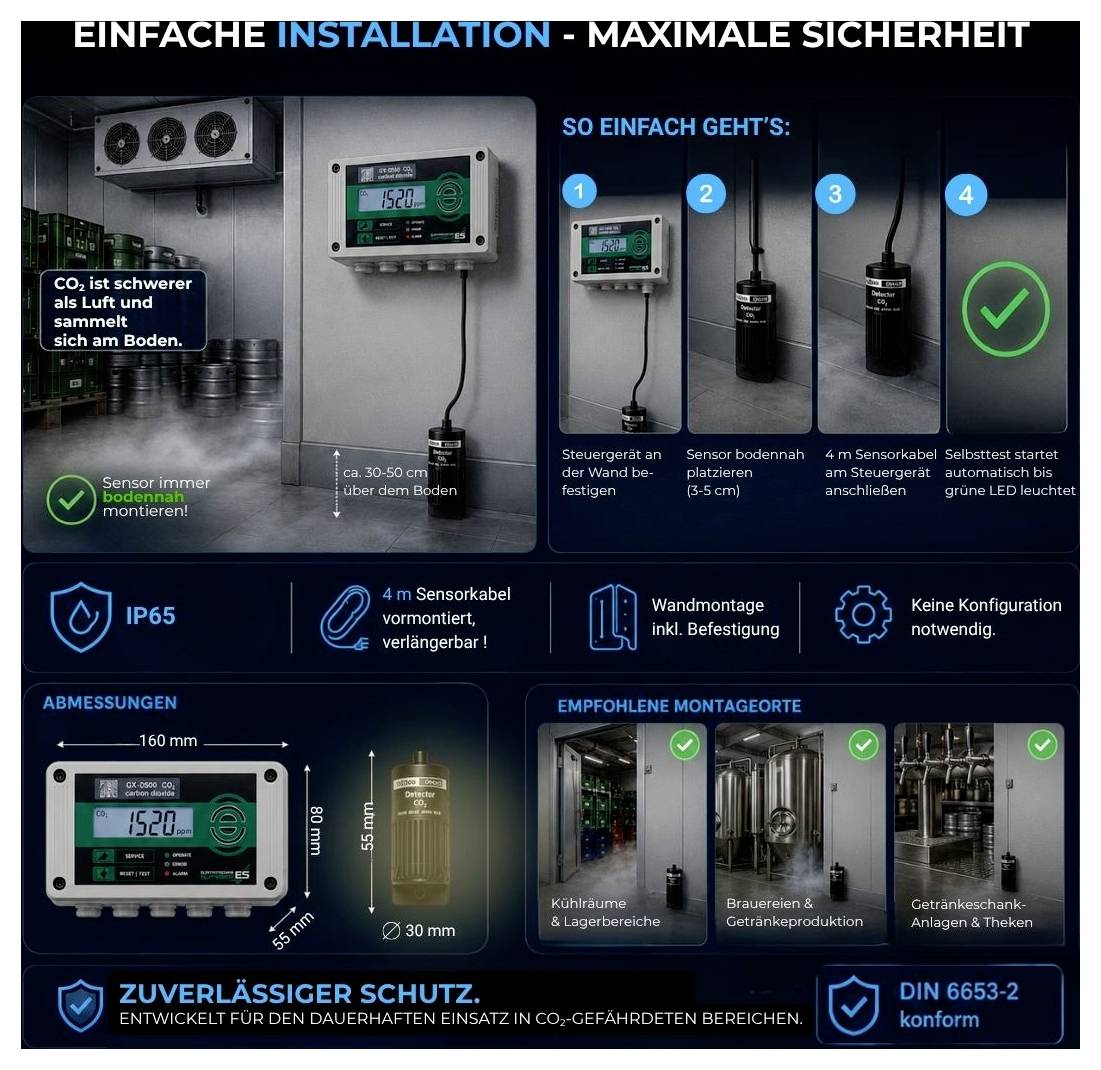

Externí senzor s ochranou IP54 je předmontován s 3-vodičovým kabelem o délce 4 metrů. S 3x 1,5 m² kabelem může být vedení senzoru prodlouženo až na 100 metrů.

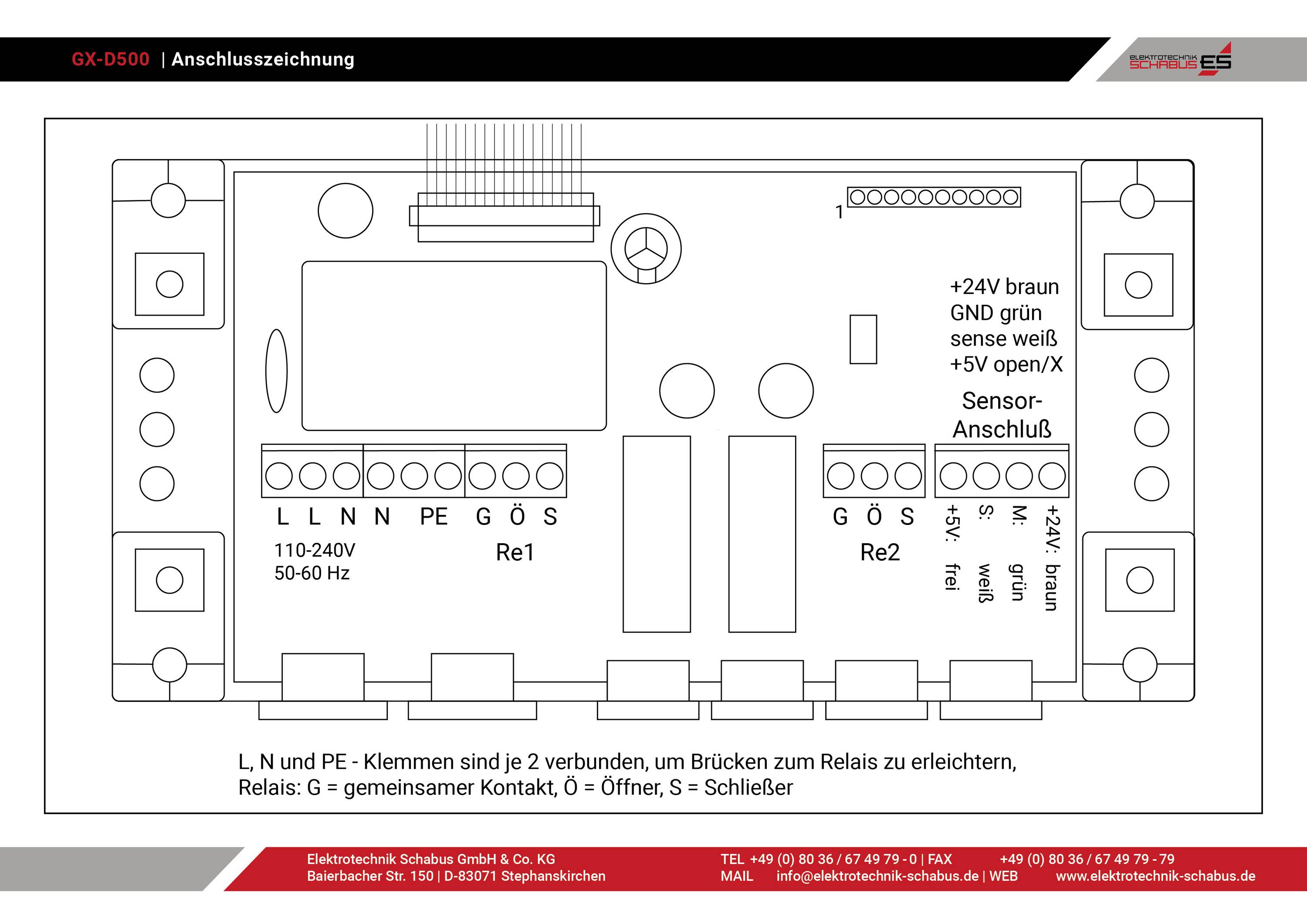

Při poplachu se zapne beznapěťové střídavé relé (230 v~ / 5 a), které může např. aktivovat nucené větrání nebo uzavřít magnetické blokovací ventily. Další beznapěťové střídavé relé (60 v = / 5 a) se přepne při technickém rušení zjištěném přístrojem a informuje tak např. řízení budov. V monitorovacím režimu jsou natažena obě relé a při poplachu / poruše se automaticky vypnou.
Velký podsvícený displej 2x 16 znaků trvale informuje o aktuální naměřené hodnotě CO2 v procentech a po prolistování zobrazení SERVISNÍM tlačítkem další informace o stavu zařízení. Teploty uvnitř zařízení jsou sledovány, alarm se počítá, v případě technických poruch se zobrazí chybový kód nebo se při posledním poplachu sníží koncentrace CO2 v procentech.
Zvláštností tohoto detektoru CO2 je, že uživatel může senzor sám kalibrovat na nulu. Senzor je stejně jako jakýkoliv jiný senzor také podroben přirozenému driftování, které se časem stane necitlivým. Právě při aplikacích, kde je senzor vystaven konstantně zvýšené koncentraci CO2 a kde není pravidelně, alespoň každý týden, čerstvý vzduch, by autokalibrace mohla časem zobrazit zcela nesprávné hodnoty. Proto jsme u tohoto typu vypnuli obvyklou autokalibraci. Meze alarmů jsou pevně stanoveny pomocí softwaru.
Pro kalibraci je senzor na nejméně 30 minut poháněn skutečným čerstvým vzduchem (0,04 % CO2) a poté stisknuto tlačítko Cal. Tento nový senzor nyní nemusí být jako dosud posílán ke kalibraci nulového bodu na elektrotechnice Schabus. Pokud si to však přejeme, nabízíme tuto službu i nadále, jak jsme měli.
Možnosti použití
Skladování a zpracování suchých vajec (očkovací střediska, silniční vozidla, …)
Všechna zařízení s CO2 z tlakových lahví (laboratoře, sklady, …)
A všechna zařízení, v nichž byl dosud použit senzor GX-A1 s GX-CO2-30.
Tento text byl přeložen strojově.
Prahová hodnota pro alarm, který je akusticky i opticky zřetelně slyšitelný, byla záměrně zvolena tak vysoká, aby špatný vzduch v místnosti způsobený dekarbonizací lidí nevedl k falešným poplachům, ale závady na technických zařízeních byly zjištěny okamžitě a bezpečně.
Externí senzor s ochranou IP54 je předmontován s 3-vodičovým kabelem o délce 4 metrů. S 3x 1,5 m² kabelem může být vedení senzoru prodlouženo až na 100 metrů.
Při poplachu se zapne beznapěťové střídavé relé (230 v~ / 5 a), které může např. aktivovat nucené větrání nebo uzavřít magnetické blokovací ventily. Další beznapěťové střídavé relé (60 v = / 5 a) se přepne při technickém rušení zjištěném přístrojem a informuje tak např. řízení budov. V monitorovacím režimu jsou natažena obě relé a při poplachu / poruše se automaticky vypnou.
Velký podsvícený displej 2x 16 znaků trvale informuje o aktuální naměřené hodnotě CO2 v procentech a po prolistování zobrazení SERVISNÍM tlačítkem další informace o stavu zařízení. Teploty uvnitř zařízení jsou sledovány, alarm se počítá, v případě technických poruch se zobrazí chybový kód nebo se při posledním poplachu sníží koncentrace CO2 v procentech.
Zvláštností tohoto detektoru CO2 je, že uživatel může senzor sám kalibrovat na nulu. Senzor je stejně jako jakýkoliv jiný senzor také podroben přirozenému driftování, které se časem stane necitlivým. Právě při aplikacích, kde je senzor vystaven konstantně zvýšené koncentraci CO2 a kde není pravidelně, alespoň každý týden, čerstvý vzduch, by autokalibrace mohla časem zobrazit zcela nesprávné hodnoty. Proto jsme u tohoto typu vypnuli obvyklou autokalibraci. Meze alarmů jsou pevně stanoveny pomocí softwaru.
Pro kalibraci je senzor na nejméně 30 minut poháněn skutečným čerstvým vzduchem (0,04 % CO2) a poté stisknuto tlačítko Cal. Tento nový senzor nyní nemusí být jako dosud posílán ke kalibraci nulového bodu na elektrotechnice Schabus. Pokud si to však přejeme, nabízíme tuto službu i nadále, jak jsme měli.
Možnosti použití
Skladování a zpracování suchých vajec (očkovací střediska, silniční vozidla, …)
Všechna zařízení s CO2 z tlakových lahví (laboratoře, sklady, …)
A všechna zařízení, v nichž byl dosud použit senzor GX-A1 s GX-CO2-30.
Tento text byl přeložen strojově.
Provedení
- Vedení senzoru prodloužitelné až na 100 metrůVizuální a zvuková výstraha (audiovizuální)2 nezávislé beznapěťové 5A střídavé relé pro alarm a rušeníKvalitní displej se 2 x 16 znaky, podsvícenýKalibraci nulového bodu může provádět sám uživatelTrvalé zobrazení naměřené koncentrace CO2 ve stovkách procentVarovný přístroj s ochranou IP20, senzor s ochranou IP54.
Obsah balení
- DETEKTOR CO2 GX-D500
- Externí snímač je předmontován na 4 m kabel
- Montážní materiál: 4 velké a 2 malé šrouby a hmoždinky, 2 šroubováky
- 2 velké a 1 svorka PG
- Návod k obsluze a montáži v němčině.
Doplňující informace
Obstaňte své profesní družstvo a inspektoráty před montáží do plánování, aby se za sebou nezabránilo poklesu nic. Existují významné regionální rozdíly, na elektrotechniku Schabus nemá žádný vliv.
