Renata 701105 držák knoflíkových baterií 1x CR 1225 horizontální , montáž THT (d x š x v) 20.3 x 12.7 x 8 mm

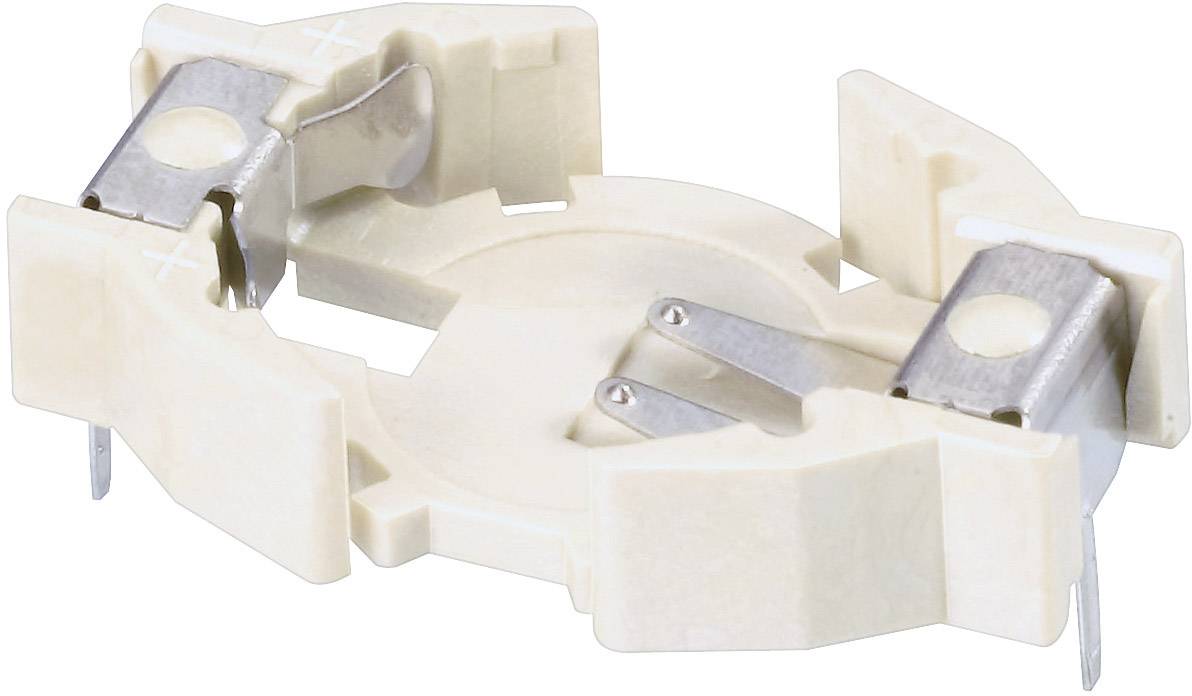

Patice bateriového prostoru CR2032 z plastu s kovovými kontakty. Vhodné pro montáž na desku plošných spojů.

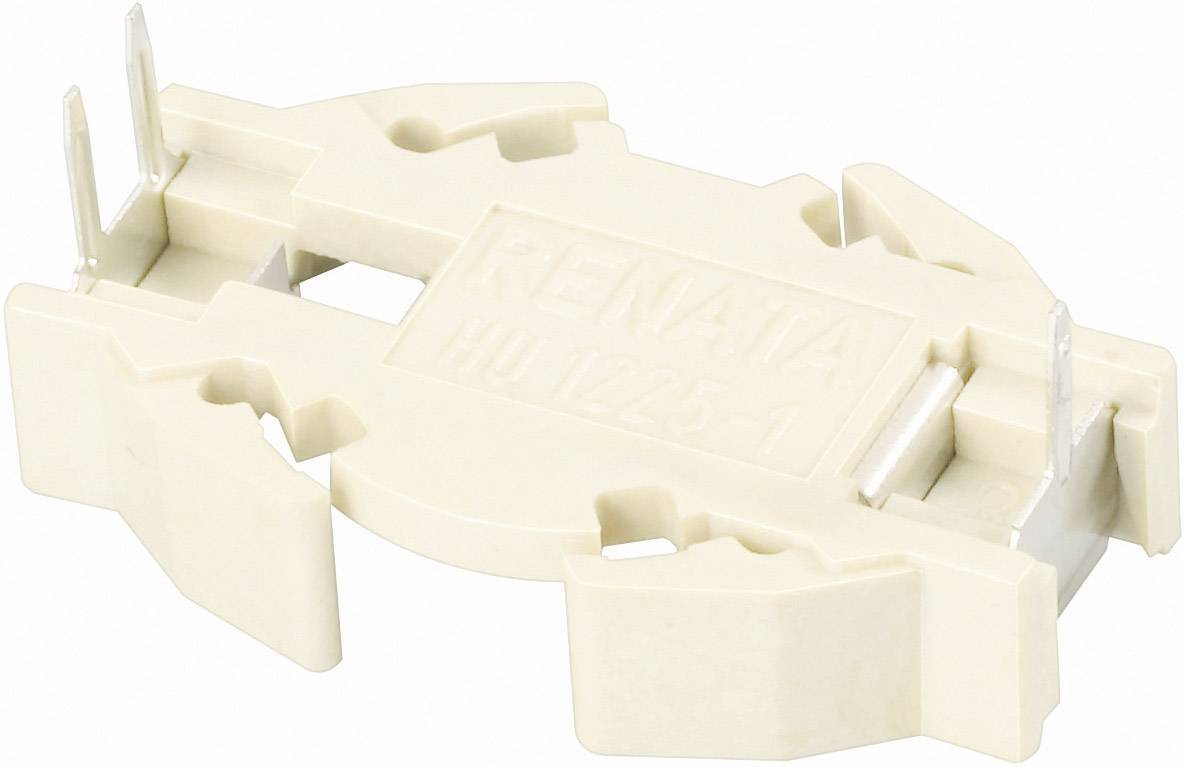

Krémový plastový kontakt baterie s nápisem 'RENATA PU1225-1', vhodný pro knoflíkové baterie.

1/2

Datasheety: (PDF)

Okamžité doručení: St 2. 9.

396 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (17,35 Kč / kus)

17,35 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Držák na knoflíkové baterie HU1225-LF

Provedení s pájecími vývody

Technické parametry

Kategorie produktu: držák knoflíkových baterií

Připojení: horizontální
montáž THT

Vhodné pro velikost baterie: CR 1225

Rozm.: (d x š x v) 20.3 x 12.7 x 8 mm

Rozestup pinů: 19 mm

Počet článků: 1

Délka: 20.3 mm

Šířka: 12.7 mm

V: 8 mm

Materiál: Plast odolný vůči vysokým teplotám, s přídavkem sklolaminátu

Barva: bílá

Provedení: Pájecí vývody

Určen pro: CR1225

Typ: HU1225

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Rozestup pinů

Provedení

Vhodné pro velikost baterie

Rozm.

Renata 701105 držák knoflíkových baterií 1x CR 1225 horizontální , montáž THT (d x š x v) 20.3 x 12.7 x 8 mm

Objednací číslo:650600

Tento produkt

horizontální montáž THT

19 mm

Pájecí vývody

CR 1225

(d x š x v) 20.3 x 12.7 x 8 mm

Renata 703301 držák knoflíkových baterií 1x CR 2032 horizontální , povrchová montáž SMD (d x š x v) 32 x 16 x 5.4 mm

Objednací číslo:1009389

horizontální povrchová montáž SMD

29.4 mm

SMT

CR 2032

(d x š x v) 32 x 16 x 5.4 mm

Renata 701114 držák knoflíkových baterií 1x CR 1220 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Objednací číslo:1009391

horizontální povrchová montáž SMD

21.1 mm

SMT

CR 1220

(d x š x v) 23.7 x 12.7 x 4.8 mm

Renata 700759 držák knoflíkových baterií 1x CR 2032 horizontální , montáž THT (d x š x v) 24 x 23 x 6 mm

Objednací číslo:650588

horizontální montáž THT

10.15 mm

Pájecí kolíky

CR 2032

(d x š x v) 24 x 23 x 6 mm

Renata 701115 držák knoflíkových baterií 1x CR 1225 horizontální , povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Objednací číslo:650609

horizontální povrchová montáž SMD

15.8 mm

SMD

CR 1225

(d x š x v) 23.7 x 12.7 x 4.8 mm

Renata 701106 držák knoflíkových baterií 1x CR 2032 horizontální , montáž THT (d x š x v) 28.5 x 20 x 8.7 mm

Objednací číslo:650612

horizontální montáž THT

27.2 mm

Pájecí vývody

CR 2032

(d x š x v) 28.5 x 20 x 8.7 mm

Renata 701116 držák knoflíkových baterií 1x CR 2032 horizontální , povrchová montáž SMD (d x š x v) 32 x 20 x 5.4 mm

Objednací číslo:650621

horizontální povrchová montáž SMD

29.4 mm

SMD

CR 2032

(d x š x v) 32 x 20 x 5.4 mm

Renata 701133 držák knoflíkových baterií 1x 357, LR 44 horizontální , montáž THT (d x š x v) 19.9 x 12 x 7.4 mm

Objednací číslo:650647

horizontální montáž THT

18.65 mm

Pájecí vývody

357LR 44

(d x š x v) 19.9 x 12 x 7.4 mm

Renata 701118 držák knoflíkových baterií 1x CR 2450N horizontální , povrchová montáž SMD (d x š x v) 36.4 x 24.5 x 7.5 mm

Objednací číslo:650657

horizontální povrchová montáž SMD

33.8 mm

SMD

CR 2450N

(d x š x v) 36.4 x 24.5 x 7.5 mm

Renata 701112 držák knoflíkových baterií 1x CR 2450N, CR 2477N horizontální , montáž THT (d x š x v) 30 x 29.5 x 8.4 mm

Objednací číslo:650659

horizontální montáž THT

25.4 mm

Pájecí kolíky

CR 2450NCR 2477N

(d x š x v) 30 x 29.5 x 8.4 mm

Ke stažení

List technických údajů

List technických údajů 650600 Renata 701105 držák knoflíkových baterií 1x CR 1225 horizontální , montáž THT (d x š x v) 20.3 x 12.7 x 8 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 650600 Renata 701105 držák knoflíkových baterií 1x CR 1225 horizontální , montáž THT (d x š x v) 20.3 x 12.7 x 8 mm

Popis

Odolný, lehký a tepelně vyrobený z plastu vyztuženého vlákny.

Provedení

Vhodné pro automatické osazení (HU)
Bezpečné držení knoflíkové
Jednoznačná oddělení konektorů
Snadná a rychlá výměna baterie
Automatické možnost upevnění baterie
Ochrana před zkratem
Pojistka proti obrácená polarita (Polarisierung)
Ochrana proti proudu
Odolná konstrukce.
Vhodné pro pájení vlnou
Držák materiál: tepelná odolnost, glasfasergefulltes LCP
Vznítitelnost UL 94 V-O
Z nerezové oceli AISI 301, baterie kontakty: pružinové navinuté nikl vrstvou. Průběžně Pocínované pájecí plochy, tloušťka min. 5 μm
Odpor kontaktu mezi kontakty a článku menší než 100 mΩ (měřeny při AC 1 kHz; podle materiál krytu baterie)
Schváleno UL.
UL-File číslo E218732
Rozsah provozních teplot: -40 až +100 °C
