Raspberry Pi® SC0889 rozšiřující modul Debug Probe

Kompletní řešení debugovacího hardwaru pro ARM mikrořadiče provozované s RP2040. S debug můstkem z USB na sériový dvoudrát a s můstkem USB na UART umožňuje sada Debug Probe použití zařízení jako Raspberry Pi Pico s řadou hostitelských platforem, jako jsou PC, Mac a typické počítače s Linuxem.

Kompletní sada pro snadný plug and play debugging (ladění softwaru)

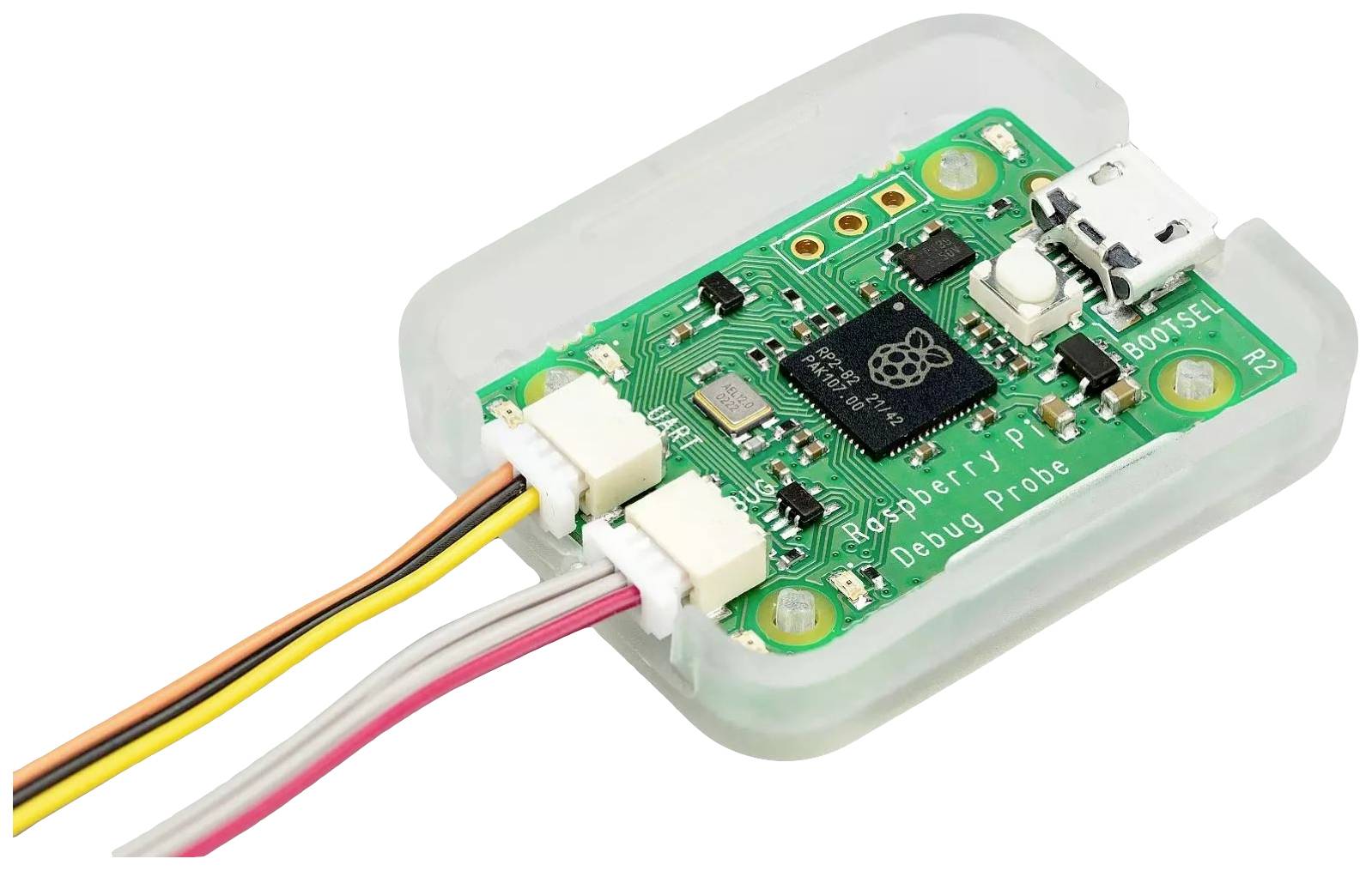

Raspberry Pi Debug Probe je kompletní sada převodníků z USB na debuggingová rozhraní, která poskytuje veškerý potřebný hardware a kabel pro snadný Plug-and-Play debugging (ladění softwaru).

Je vybavena jak sériovým Debug rozhraním pro procesor (standardně rozhraní ARM Serial Wire Debug, ale lze podporovat také další rozhraní), tak též rozhraním UART podle průmyslového standardu. Obě rozhraní používají 3pinový debug konektor Raspberry Pi, popsaný ve specifikaci 3pinového debug konektoru Raspberry Pi.

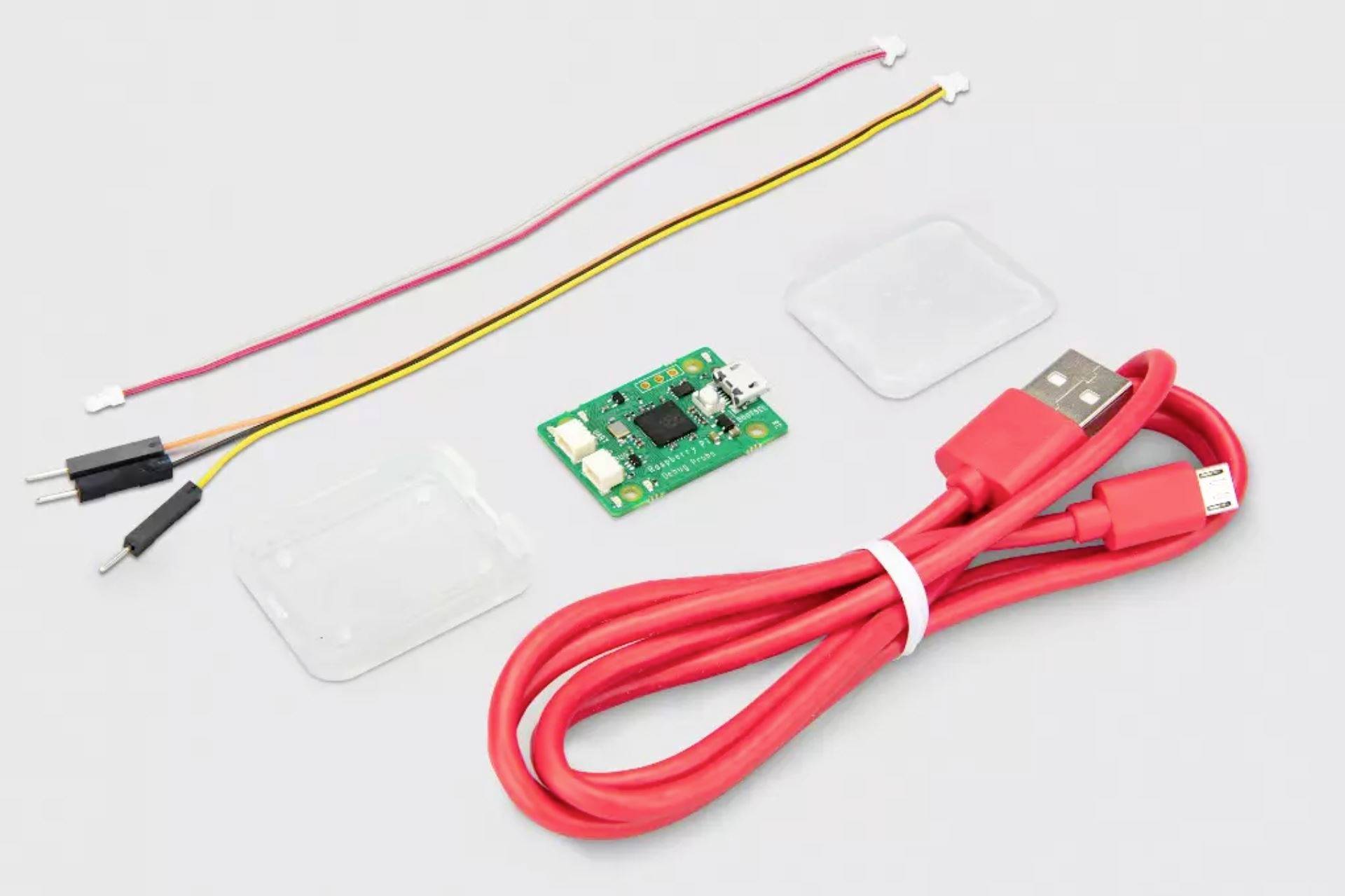

Raspberry Pi Debug Probe je sada, která obsahuje hardware Debug Probe ve vlastním plastovém pouzdře společně s USB kabelem a třemi druhy debug kabelů, které pokrývají velkou většinu případů použití pro debugging. Byla vyvinuta pro usnadnění ladění (debuggingu) a programování Raspberry Pi Pico a RP2040 s řadou host platforem, včetně Windows, Maců a typických počítačů s Linuxem, na nichž se nenachází žádný GPIO konektor, pro přímé připojení k sériovému rozhraní UART nebo k SWD portu Raspberry Pico.

Sada Debug Probe je určena pro použití s produkty Raspberry Pi, ale nabízí standardní UART a CMSIS-DAP rozhraní přes USB, takže ji lze použít i k ladění ARM mikrořadičů, které nabízejí SWD port s 3V3-I/O, nebo dokonce pouze kabel USB na UART. Pracuje s OpenOCD a dalšími nástroji, které podporují CMSIS-DAP.

Sada Debug Probe je založena na hardwaru Raspberry Pi Pico a pracuje s otevřeným (open-source) softwarem Raspberry Pi Picoprobe. Firmware se aktualizuje stejným způsobem jako firmware Raspberry Pi Pico, takže je jednoduché aktualizovat zařízení nejnovějším firmwarem nebo používat vlastní firmware.
