Quadrios 22C467 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.5 mm² plná izolace červená 1 sada

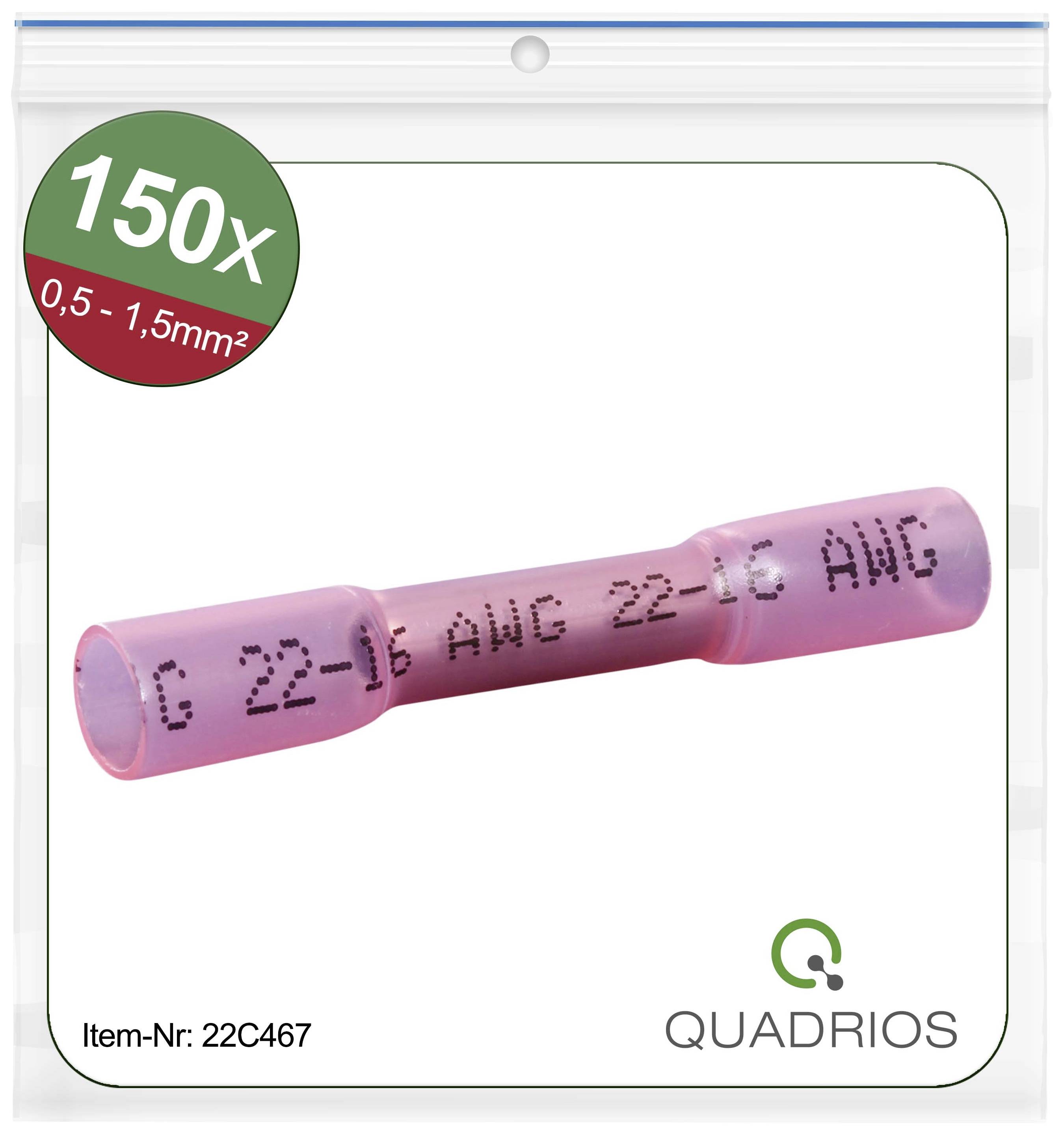

Na obrázku je zobrazeno červené kabelové propojovací prvek s označením '22-16 AWG'. Vlevo nahoře: '150x, 0,5-1,5mm²'. Název značky vpravo dole.

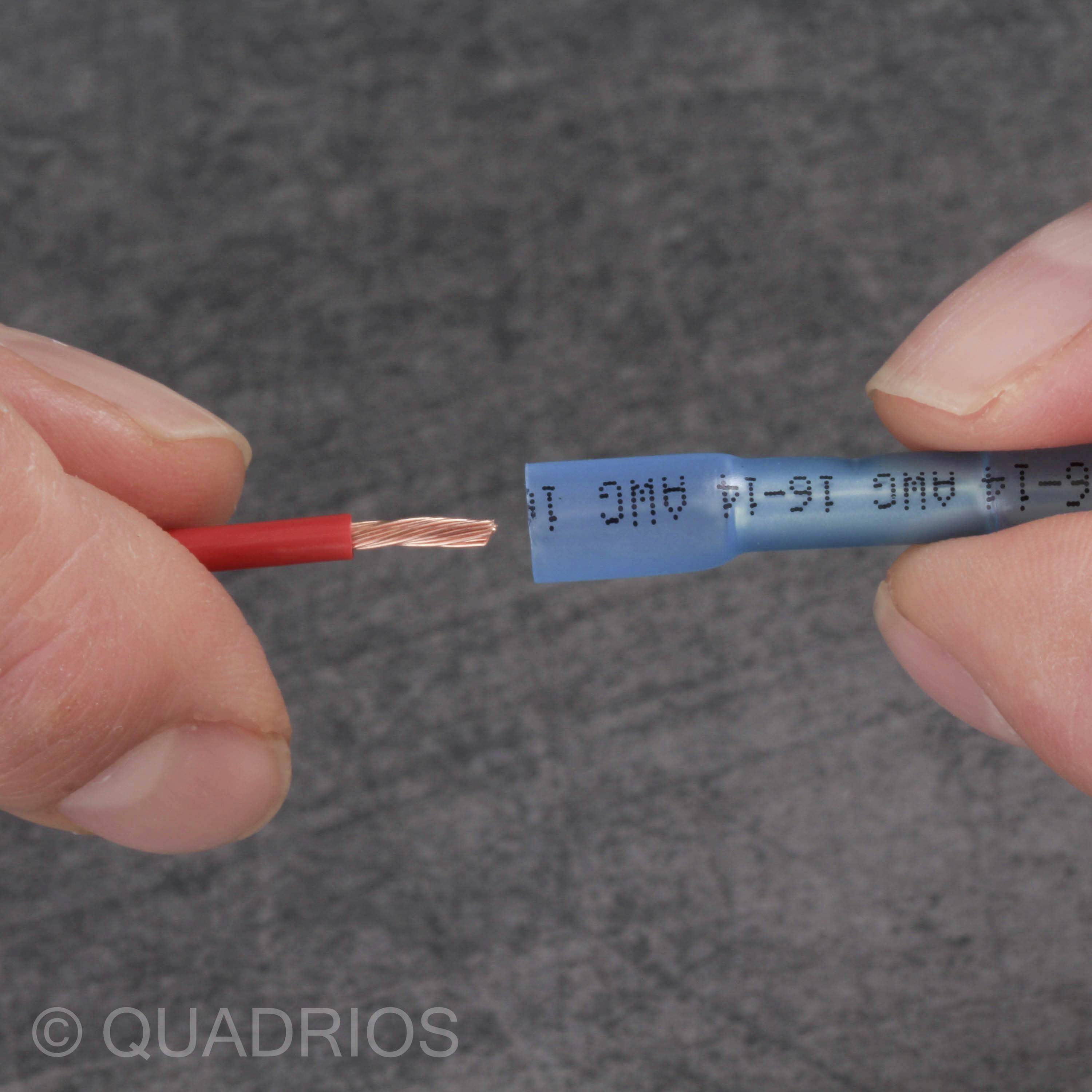

Dvě ruce drží modrý kus kabelu. Jedna ruka ukazuje obnažený měděný konec, druhá drží plášť kabelu s vytištěnými specifikacemi.

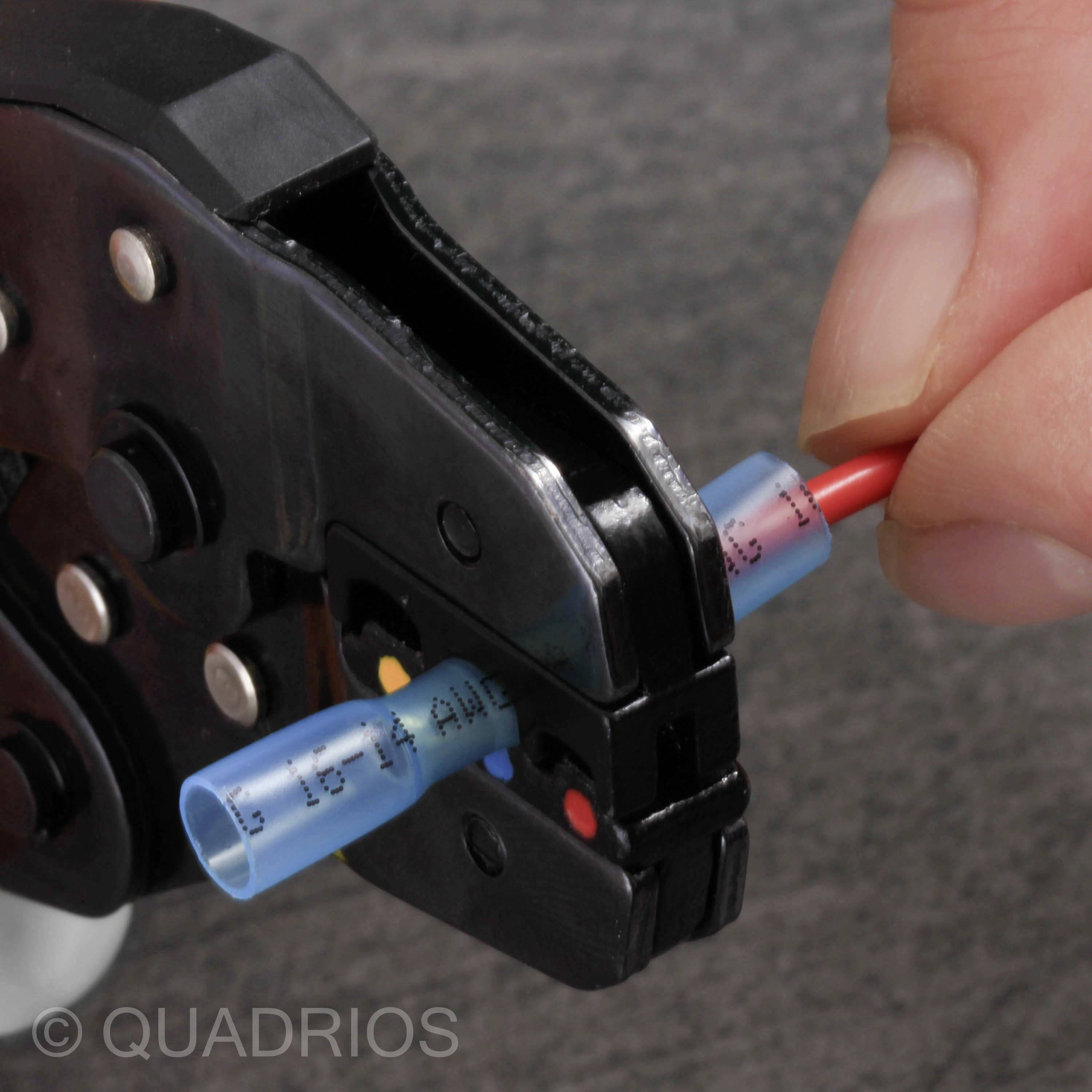

Jedna ruka drží konec drátu, který je upevněn lisovací svorkou do modré kabelové koncovky.

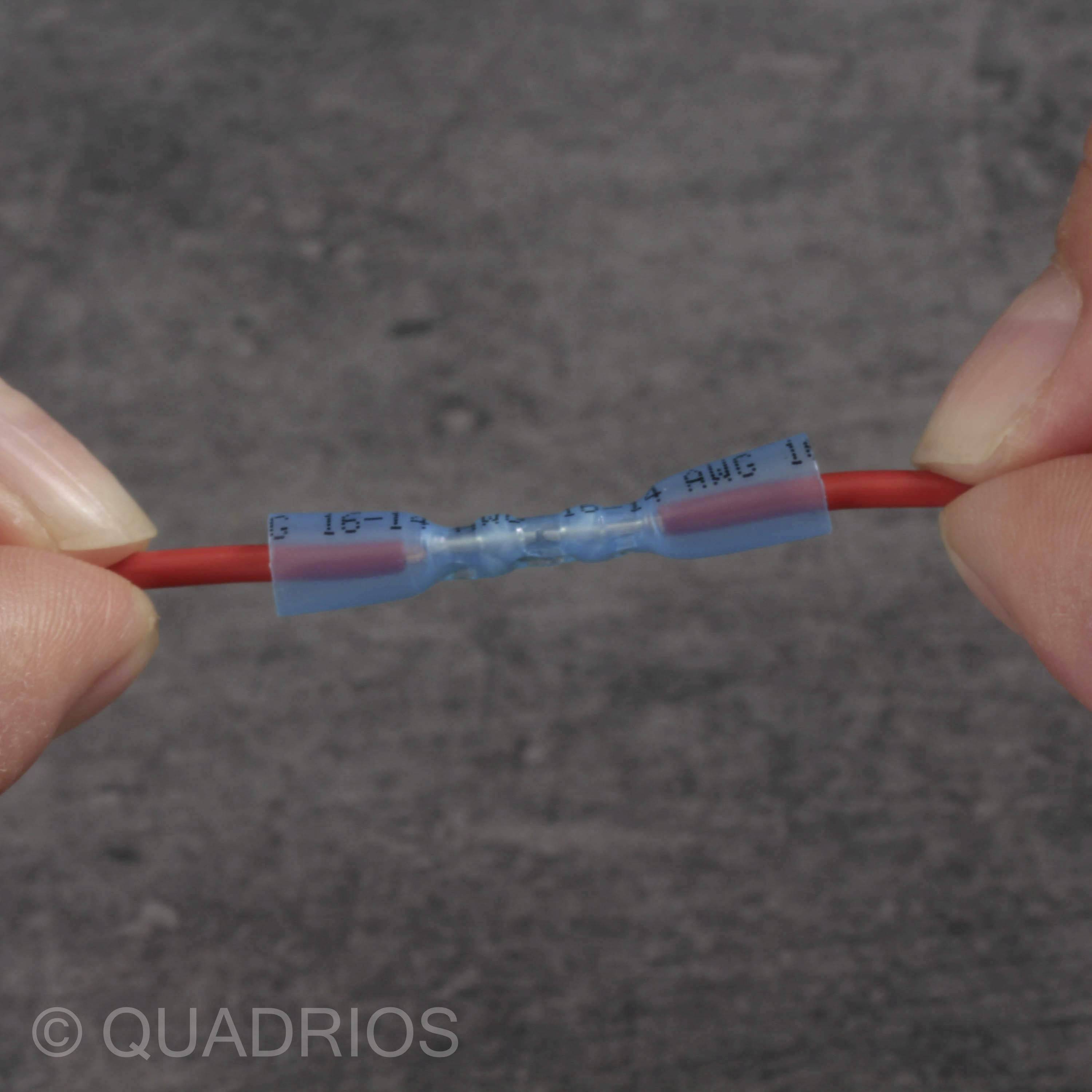

Detailní záběr dvou rukou, které propojují červený kabel zajištěný v modré objímce s označením '16-14 AWG'.

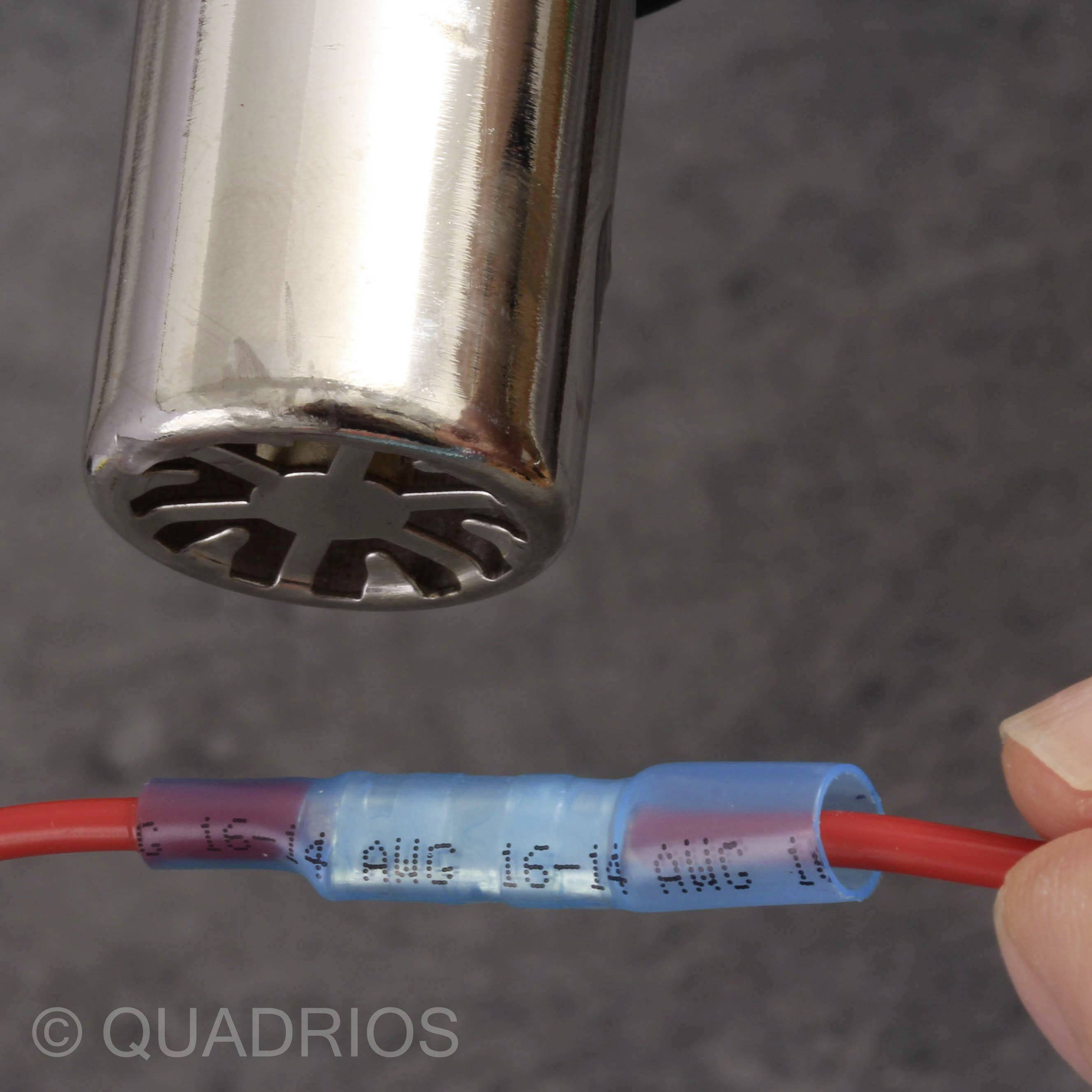

Jedna ruka drží červeně izolovaný kabel, který je připojen k modré smršťovací hadici. V pozadí je vidět kovový předmět.

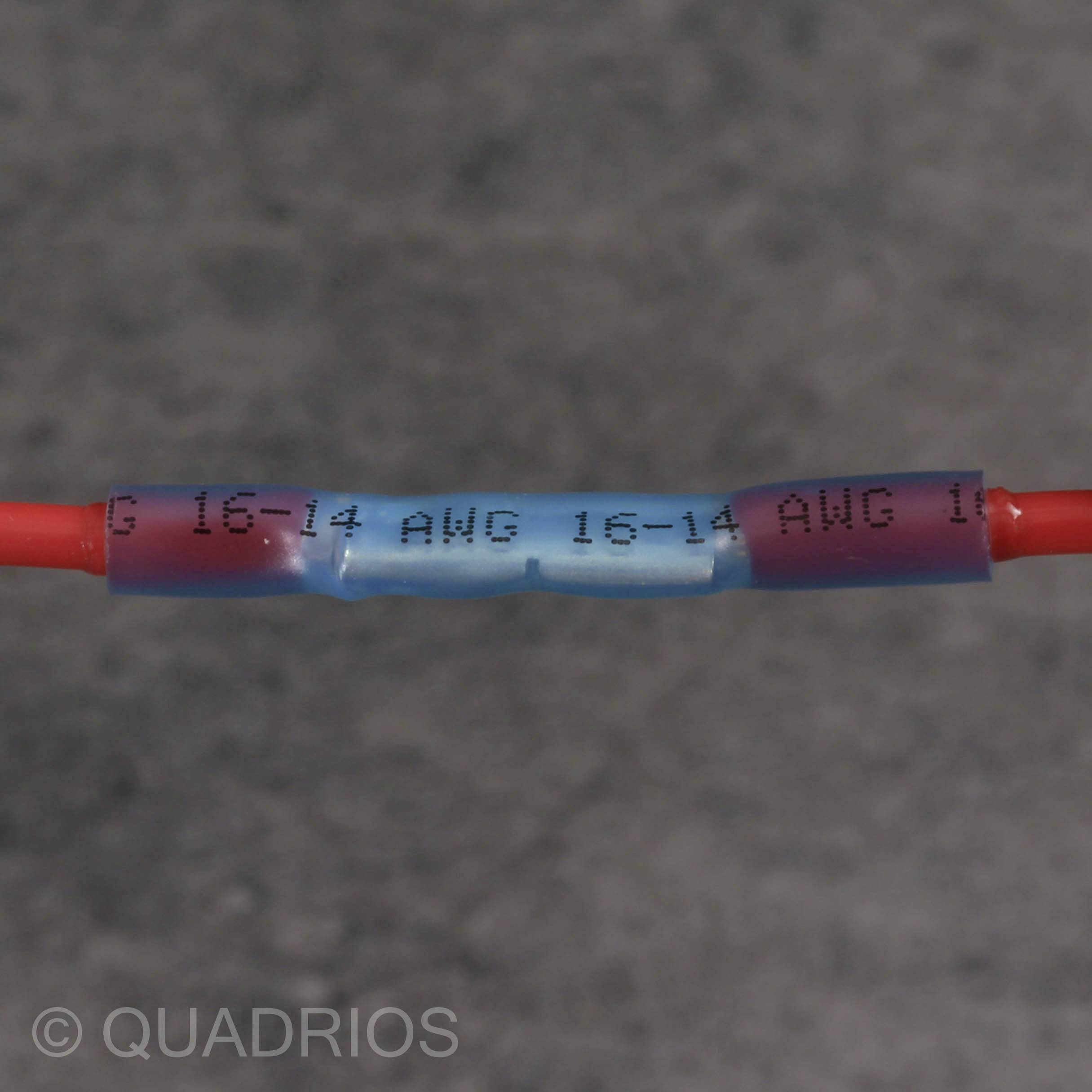

Modročervený izolovaný kabelový konektor s nápisem '16-14 AWG'.

1/6

Kategorie produktu

krimpovací spojka

Typ izolace

plná izolace

Délka

36 mm

Obsah

1 sada

maximální průřez

1.5 mm²

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

40 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (409,09 Kč / kus)

409,09 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Krimpovací spojka 4,7 mm červená 150 ks

VoděodolnýÚroveň smrštění 3:1

Dodatečné informace:

Technické parametry

Kategorie produktu: krimpovací spojka

Barva: červená

Typ izolace: plná izolace

Délka: 36 mm

Obsah: 1 sada

Číslo výrobce: 22C467

Typ: 22C467

maximální průřez: 1.5 mm²

Průřez min: 0.5 mm²

Rozm.: (Ø x d) 4.7 mm x 36 mm

Rozsah průřezů: 0.5 - 1.5 mm²

Splňuje RoHS: ano

Teplota smrštění: 80 … 130 °C

Vlastnosti: se smršťovací bužírkou

Provozní teplota: -55 až +125 °C

(Ø): 4.7 mm

Poměr smrštění: 3:1

Proud (max.): 19 A

Napětí (max.): 600 V

Varianty(Všechny ceny jsou bez DPH.)

Délka

Barva

Obsah

maximální průřez

Typ izolace

Průřez min

Quadrios 22C467 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.5 mm² plná izolace červená 1 sada

Objednací číslo:2620411

Tento produkt

36 mm

červená

1 sada

1.5 mm²

plná izolace

0.5 mm²

Quadrios 2011C397 krimpovací spojka se smršťovací bužírkou 0.3 mm² 6 mm² plná izolace bílá, červená, modrá, černá, žlutá 340 ks

Objednací číslo:2380645

42 mm

bíláčervenámodráčernážlutá

340 ks

6 mm²

plná izolace

0.3 mm²

Quadrios 22C469 krimpovací spojka se smršťovací bužírkou 0.3 mm² 0.5 mm² plná izolace bílá 1 sada

Objednací číslo:2620410

26 mm

bílá

1 sada

0.5 mm²

plná izolace

0.3 mm²

Quadrios 22C466 krimpovací spojka se smršťovací bužírkou 1.5 mm² 2.5 mm² plná izolace modrá 1 sada

Objednací číslo:2620412

37 mm

modrá

1 sada

2.5 mm²

plná izolace

1.5 mm²

Quadrios 22C468 krimpovací spojka se smršťovací bužírkou 2.5 mm² 4 mm² plná izolace černá 1 sada

Objednací číslo:2620413

38 mm

černá

1 sada

4 mm²

plná izolace

2.5 mm²

Quadrios 22C465 krimpovací spojka se smršťovací bužírkou 4 mm² 6 mm² plná izolace žlutá 1 sada

Objednací číslo:2620414

42 mm

žlutá

1 sada

6 mm²

plná izolace

4 mm²

Quadrios 22C461 krimpovací spojka se smršťovací bužírkou 0.25 mm² 0.34 mm² plná izolace bílá 1 sada

Objednací číslo:2620415

26 mm

bílá

1 sada

0.34 mm²

plná izolace

0.25 mm²

Quadrios 22C462 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.0 mm² plná izolace červená 1 sada

Objednací číslo:2620416

40 mm

červená

1 sada

1.0 mm²

plná izolace

0.5 mm²

Quadrios 22C463 krimpovací spojka se smršťovací bužírkou 1.5 mm² 2.5 mm² plná izolace modrá 1 sada

Objednací číslo:2620417

40 mm

modrá

1 sada

2.5 mm²

plná izolace

1.5 mm²

Quadrios 22C464 krimpovací spojka se smršťovací bužírkou 4.0 mm² 6.0 mm² plná izolace žlutá 1 sada

Objednací číslo:2620418

40 mm

žlutá

1 sada

6.0 mm²

plná izolace

4.0 mm²

Ke stažení

List technických údajů

List technických údajů 2620411 Quadrios 22C467 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.5 mm² plná izolace červená 1 sada

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2620411 Quadrios 22C467 krimpovací spojka se smršťovací bužírkou 0.5 mm² 1.5 mm² plná izolace červená 1 sada

Popis

Tato velká sada je vhodná zejména pro kutily, řemeslníky, servisní dílny, elektrotechniky a laboratorní potřeby. Vnitřní tavné lepidlo zajišťuje vodotěsné utěsnění při opravném překrytí. Ideální pro opravy nebo spojení kabelů a vedení (zahradních sekaček, signálových kabelů, atd.), servisu, výroby nebo hobby. Použití je velmi snadné: Odizolovat a oboustranně zavést kabely, dokud se nepřetíží odizolované konce kabelu. Krimpovací kleště ke krimpování a poté aktivovat smršťovací bužírku v příslušném teplotním rozsahu - nejlépe pomocí horkovzdušné pistole. Vodotěsná, v souladu s UL- REACH a RoHS.
