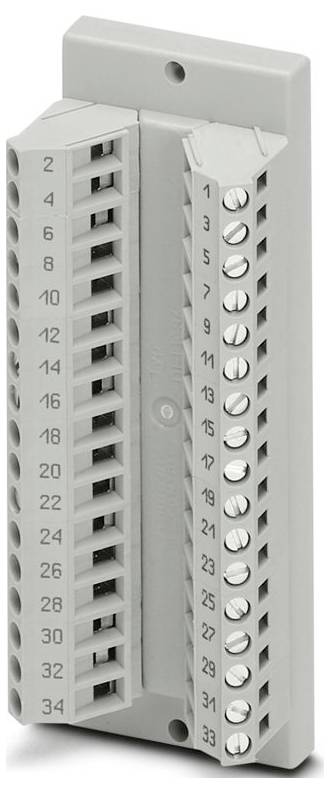

Ilustrační obrázek
předávací modul Phoenix Contact 2280268 DFLK 34 Množství: 5 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
předávací modul
počet kontaktů
34
Připojení
IDC/FLK kolíková lišta
šroubovací
Způsob upevnění
Montáž na zadní stěnu
AWG
24 - 12
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
8 924,79 Kč
3
2% = 653,31 Kč
8 707,02 Kč
5
3% = 1 521,70 Kč
8 620,45 Kč
10
4% = 3 623,40 Kč
8 562,45 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Celková cena (8 924,79 Kč / kus)
8 924,79 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ přípravku: ROZHRANÍ VARIOFACE
- Počet pólů: 16
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 m²; 0,25 mm²... 2,5 mm² (kabelová dutinka bez plastové objímky); 0,25 mm²... 2,5 mm² (kabelová dutinka s plastovým pouzdrem)
- Tuhý průřez vodiče: 0,2 mm²... 4 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 39,88 mm
- Výška: 103,4 mm
- Hloubka: 47,24 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -20 °C ... 50 °C
- Okolní teplota (skladování/transport): -20 °C... 70 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: EN IEC 60664-1
- Způsob montáže: Montáž na zadní stěnu
- Přepěťová kategorie: II
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
- Montážní poloha: libovolná
- Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
- Rozteč: 5 mm
- Připojení dle normy IEC 60603-13
- Provozní režim: 100 % ED
- Certifikát: V souladu se směrnicí UKCA
- Rozměry výrobku: Rozměry výrobku
- Izolace: Funkční izolace
- UKCA: UKCA
- Bemessungsisolationsspannung: 63 V
- Jmenovité rázové napětí: 0,6 kV (1,2 / 50 μs)
- Třída ochrany (místo instalace): ≥ IP54
- Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 m²; 0,25 mm²... 0,75 mm² (kabelová dutinka bez plastové objímky); 0,5 mm²... 1,5 mm² (TWIN kabelová dutinka s plastovým pouzdrem)
- Ukazatel stavu: ne
- Počet konektorů: 1
- Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
- Typ izolace: Polyamid 6.6, zelený
- Počet zastrčení: > 50
- PROVOZNÍ NAPĚTÍ (AC): ≤ 30 V/ AC
- PROVOZNÍ NAPĚTÍ (DC): ≤ 60 V DC
- Spotřeba energie (na jedno odvětví): ≤ 1 a
- Proud (celkový proud): ≤ 34 a (50 °C)
- Připojení 1 (úroveň řízení): Připojení 1 (úroveň řízení)
- Připojení 2 (polová úroveň): Připojení 2 (polová úroveň)
- Pevný průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 mm²
- Stupeň krytí (modul): IP20
- Kategorie produktu
předávací modul
- počet kontaktů
34
- Připojení
IDC/FLK kolíková lišta
šroubovací
- Způsob upevnění
Montáž na zadní stěnu
24 - 12
- Rozm.
(d x š x v) 47.24 x 39.88 x 103.4 mm
- Obsah
5 ks
- Pólů
34
- Šířka
39.88 mm
- V
103.4 mm
- Délka
47.24 mm
- Flexibilní průměr (max.)
2.5 mm²
- Pevný průřez (max.)
4 mm²
- Průřez flexibilní (min.)
0.2 mm²
- Průřez pevný (min.)
0.2 mm²
- Hloubka
47.24 mm
- Jmenovitý proud
1 A
- Jmenovité napětí
30 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3578914 předávací modul Phoenix Contact 2280268 DFLK 34 Množství: 5 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3578914 předávací modul Phoenix Contact 2280268 DFLK 34 Množství: 5 ks
Popis
Průchozí modul VARIOFACE, připojení 1: IDC/FLK kolíková lišta 1x 34-pólová, připojení 2: Šroubové připojení 16 pólů
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
