Pizzato Elettrica NX B31AZ1SMK-F61 Bezpečnostní spínač, 24 V/DC, 1 bistabilní kontakt , (š x v x h) 30 x 94.3 x 30 mm, N | Conrad Electronic | Conrad Electronic » All parts of success

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

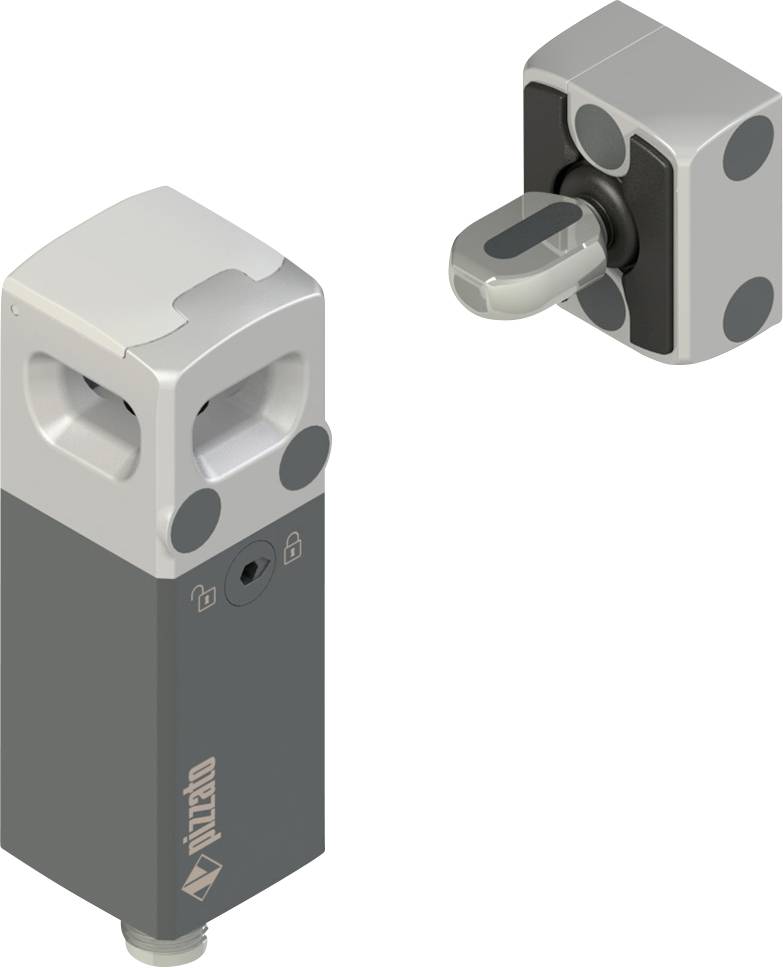

Mechanické zařízení se zámkem s obdélníkovou základnou a odnímatelným klíčem, obsahující symbol zámku a značku výrobce.

Mechanické zařízení se zámkem s obdélníkovou základnou a odnímatelným klíčem, obsahující symbol zámku a značku výrobce.

Pizzato Elettrica

Druh obalu

Piece

Kategorie produktu

Bezpečnostní spínač

Připojení

M12, 12 pinový

Provozní napětí

24 V/DC

Typ

NX B31AZ1SMK-F61

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (8 040,50 Kč / kus)

8 040,50 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: Bezpečnostní spínač

Typ: NX B31AZ1SMK-F61

Připojení: M12, 12 pinový

Provozní napětí: 24 V/DC

Min. provozní napětí: 21.6 V

Provozní napětí max.: 26.4 V

Provozní napětí: 21.6 - 26.4 V

Typ kontaktu: 1 bistabilní kontakt

Spínací proud (max.): 0.25 A

Úroveň výkonu: PL e

Safety Integrity Level, SIL: SIL 3

Kategorie bezpečnosti: 4

Certifikace (senzory): DE
cULus
TÜV

Vlastnosti: LED kontrolka

: IP67
IP69K

Provozní teplota (min.): -20 °C

Provozní teplota (max.): 50 °C

Hloubka: 30 mm

Šířka: 30 mm

V: 94.3 mm

Rozm.: (š x v x h) 30 x 94.3 x 30 mm

Obsah: 1 ks

Průmyslové balení: Ano

Ke stažení

List technických údajů

List technických údajů 3737401 Pizzato Elettrica NX B31AZ1SMK-F61 Bezpečnostní spínač, 24 V/DC, 1 bistabilní kontakt , (š x v x h) 30 x 94.3 x 30 mm, N

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3737401 Pizzato Elettrica NX B31AZ1SMK-F61 Bezpečnostní spínač, 24 V/DC, 1 bistabilní kontakt , (š x v x h) 30 x 94.3 x 30 mm, N

Popis

Režim 1 bistabilního elektromagnetu. Aktivace OS1 a OS2 u dovezeného a blokového ovladače.

Vstupy a výstupy:
2 bezpečnostní vstupy IS1, IS2
2 bezpečnostní výstupy OS1, OS2
1x signalizační výstup pro vložený ovladač O3
1 výstup pro signalizační zařízení O4
2 aktivační vstupy elektromagnet IE1, IE2
1 resetovací vstup I3

Rozpoznání ovladače:
Z výroby předprogramovaný akční člen (dodává se pouze v sadě s ovladačem)

Pomocná zámek:
Odjištění pomocí šestihranného klíče vpředu

Typ integrovaného kabelu nebo konektoru:
Konektor M12, 12-pólový

Ovladač:
Komplet s ovladačem s vysokým kódovacím stupněm VN NX-F61
Osvětlený RGB LED kryt s vícebarevnou signalizací

Stupeň krytí:
IP67 podle EN 60529 a IP69K podle ISO 20653

Tento text byl přeložen strojově.

Odpovídající položky pro tento produkt naleznete zde

Příslušenství pro reléové patice Zabezpečovací prvky - příslušenství

Popis

Režim 1 bistabilního elektromagnetu. Aktivace OS1 a OS2 u dovezeného a blokového ovladače.

Vstupy a výstupy:
2 bezpečnostní vstupy IS1, IS2
2 bezpečnostní výstupy OS1, OS2
1x signalizační výstup pro vložený ovladač O3
1 výstup pro signalizační zařízení O4
2 aktivační vstupy elektromagnet IE1, IE2
1 resetovací vstup I3

Rozpoznání ovladače:
Z výroby předprogramovaný akční člen (dodává se pouze v sadě s ovladačem)

Pomocná zámek:
Odjištění pomocí šestihranného klíče vpředu

Typ integrovaného kabelu nebo konektoru:
Konektor M12, 12-pólový

Ovladač:
Komplet s ovladačem s vysokým kódovacím stupněm VN NX-F61
Osvětlený RGB LED kryt s vícebarevnou signalizací

Stupeň krytí:
IP67 podle EN 60529 a IP69K podle ISO 20653

Tento text byl přeložen strojově.
