Name: Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosič modulu 24 V/DC
Brand: Phoenix Contact
SKU: 3562647
Availability: SoldOut

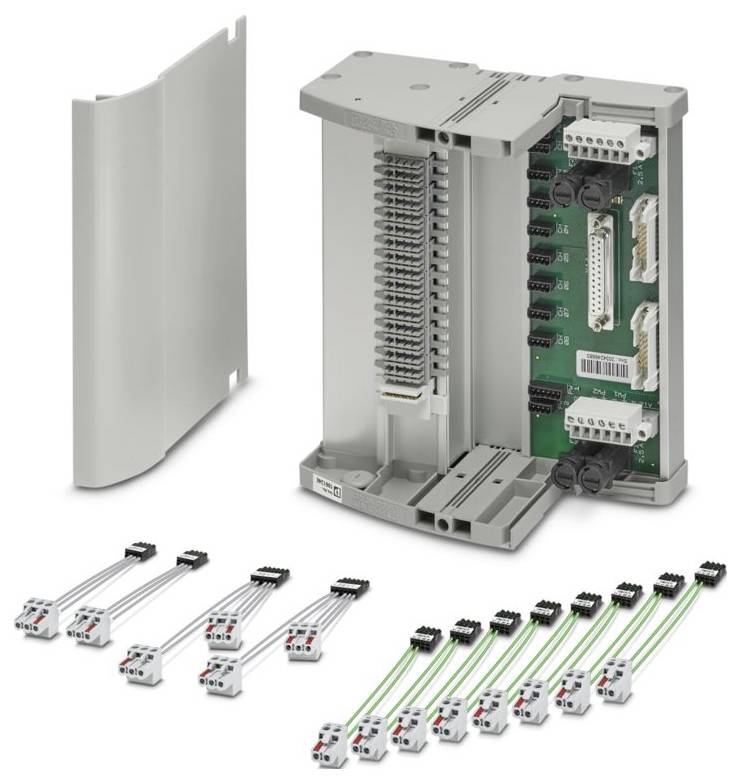

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosič modulu 24 V/DC-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (19 061,98 Kč / kus)

19 061,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet pólů: 14
Jmenovité napětí un: < 50 v DC (pro signál/kanál)
Typ připojení: IDC/FLK kolíková lišta
Flexibilní průřez vodiče: 0,14 mm² 2,5 mm²
Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 12
Šířka: 148 mm
Výška: 170 mm
Hloubka: 160 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP00
Teplota okolí (provoz): -20 °C ... 70 °C (specifikace modulů)
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: EN 60079-0; EN 60079-7; EN 60079-11
Poznámka: Pro připojení druhého dopravce (dalších 8 kanálů HART)
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Vibrace (provoz): 2g, podle IEC 60068-2-6
Délka odizolování: 7 mm
Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
Montážní poloha: Svislá, vodorovná
Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
Označení UL 61010 listed; třída I, div. 2, GROUPS A, B, C, D T4; CLASS I, pásmo 2, skupina IIC
UL, USA/Kanada: UL, USA/Kanada
Pojistka: Pomalá 2x 2,5 a (vyměnitelná)
Rozsah vstupního napětí: 19,2 v DC... napájení 18 - 30 V DC
Pokyny pro montáž: Bez koncového držáku
Šok: 15 g, podle IEC 60068-2-27
Vstupní napětí: 24 V/DC
Zobrazení stavu: 2x zelená LED (PWR1 a PWR2)
Označení: Napájecí modul
Napájení
Omezení použití: Omezení použití
EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
Vstupní proud: ≤ 2 a
Izolace: Základní izolace
Bemessungsisolationsspannung: 30 V
Impulzní rázové napětí: 0,5 kV
Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
Počet konektorů: 1
Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
Vhodná karta I/o: AO845
Úroveň řízení: Úroveň řízení
Max. Přípustný proud: 1 a (signál/kanál)
Podporované ovládání: ABB S800 I/o: Podporované ovládání: ABB S800 I/o
Záložní napájení: Ano, s diodovým oddělením
Ochrana proti přepólování a přepětí: Ano
Napájení: Napájení
Směrnice 2014/35/EU (EMC): Směrnice 2014/35/EU (EMC)
X11: X11
X12: X12

Kategorie produktu: Nosič modulu

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 24 V/DC

V: 170 mm

Délka: 160 mm

Šířka: 148 mm

: IP00

Rozm.: (d x š x v) 160 x 148 x 170 mm

Číslo výrobce: 1061346

Typ: TC-D25SUBF-AO8-EX-2PS-S800

Montáž: Montáž na DIN lištu

Obsah: 1 ks

Hloubka: 160 mm

Jmenovitý proud: 1 A

Jmenovité napětí: 50 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosič modulu 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Nosič modulu 24 V/DC

Popis

Termination CARRIER pro 8 1kanálové MACX analogové (EX i) izolační zesilovač pro připojení k systému ABB S800 AO845 (analogový výstup) přes TU812 nebo TU854 s 2násobným redundantním napájením

Tento text byl přeložen strojově.
