Name: Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosič modulu 24 V/DC
Brand: Phoenix Contact
SKU: 3579964
Availability: SoldOut

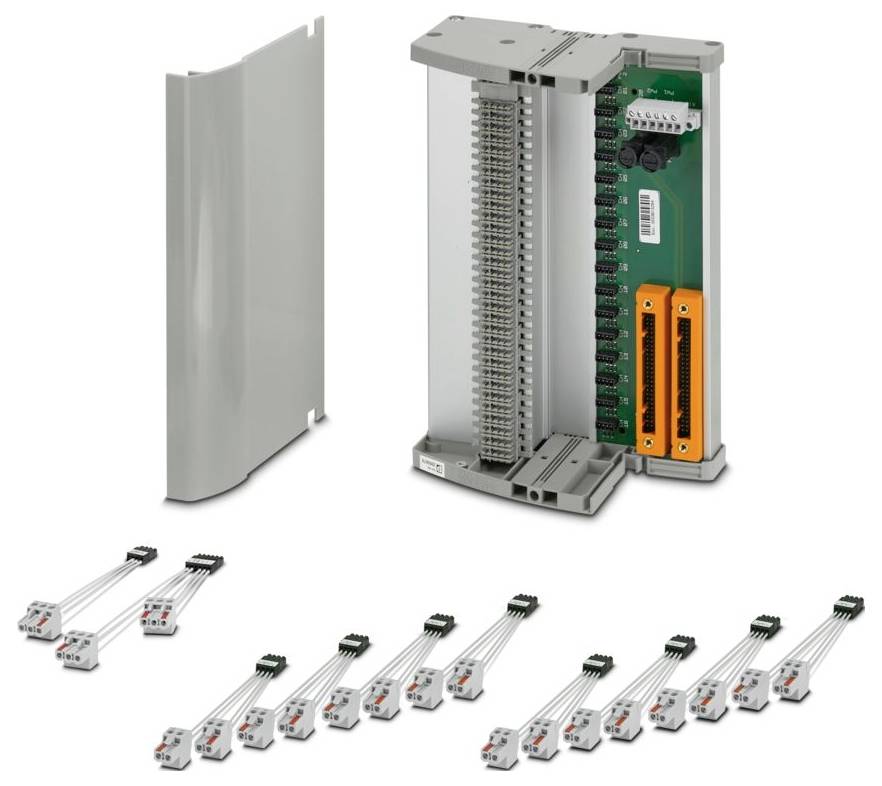

Blok elektrických svorkic se sejnutým krytem, ukazující interní body připojení a více vodičů s konektory.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (19 276,86 Kč / kus)

19 276,86 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet pólů: 50
Jmenovité napětí un: < 30 v DC (pro signál/kanál)
Typ připojení: Yokogawa, kompatibilní se standardem KS
Flexibilní průřez vodiče: 0,14 mm² 2,5 mm²
Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 12
Šířka: 242 mm
Výška: 170 mm
Hloubka: 159,5 mm
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Ochrana: IP00
Teplota okolí (provoz): -20 °C ... 60 °C (specifikace modulů)
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: DIN EN 50178
Poznámka: Napájení přes modul hlásiče napájení a poruch 2904673 TC-MACX-MCR-PTB.
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Vibrace (provoz): 2g, podle IEC 60068-2-6
Délka odizolování: 7 mm
Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
Montážní poloha: Svislá, vodorovná
Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
Označení UL 61010 listed; třída I, div. 2, GROUPS A, B, C, D T4; CLASS I, pásmo 2, skupina IIC
UL, USA/Kanada: UL, USA/Kanada
Pojistka: 2x 2,5 a na DPS, pomalá (vyměnitelná)
Rozsah vstupního napětí: 19,2 v DC... napájení 18 - 30 V DC
Pokyny pro montáž: Bez koncového držáku
Šok: 15 g, podle IEC 60068-2-27
Vstupní napětí: 24 V/DC
SPÍNACÍ NAPĚTÍ MAXIMÁLNĚ: 50 V DC (0,3 A); 30 V DC (2 A); 33 V AC (2 A)
Ukazatel stavu: 1x červená LED dioda (chyba); 2x zelená LED dioda (PWR1 a PWR2)
Označení: Napájecí modul
Napájení
Vstupní proud: ≤ 2 a
Izolace: Základní izolace
Provedení kontaktu: 1 rozpínač (alarm = otevřený)
Bemessungsisolationsspannung: 50 V
Impulzní rázové napětí: 0,5 kV
Počet konektorů: 2
Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
Vhodná I/o karta: SDV541
Úroveň řízení: Úroveň řízení
Max. Přípustný proud: 30 mA (signál/kanál)
Záložní napájení: Ano, s diodovým oddělením
Ochrana proti přepólování a přepětí: Ano
Označení, výstup: Spínací výstup
Napájení: Napájení
Podporované ovládání: YOKOGAWA ProSafe-RS: Podporované ovládání: YOKOGAWA ProSafe-RS

Kategorie produktu: Nosič modulu

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 24 V/DC

V: 170 mm

Délka: 159.5 mm

Šířka: 242 mm

: IP00

Rozm.: (d x š x v) 159.5 x 242 x 170 mm

Číslo výrobce: 2905678

Typ: TC-2KS50-DO16-EX-PR-RS

Montáž: Montáž na DIN lištu

Obsah: 1 ks

Hloubka: 159.5 mm

Jmenovitý proud: 0,03 A

Jmenovité napětí: 30 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosič modulu 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579964 Phoenix Contact TC-2KS50-DO16-EX-PR-RS 2905678 Nosič modulu 24 V/DC

Popis

Termination CARRIER pro redundantní připojení 16 MACX analogových komponent i-řídicích modulů na digitální výstupní karty Yokogawa ProSafe-RS řízení, přes dva konektory KS50, 50-pólové. Vhodné pro Yokogawa kartu SDV541.

Tento text byl přeložen strojově.
