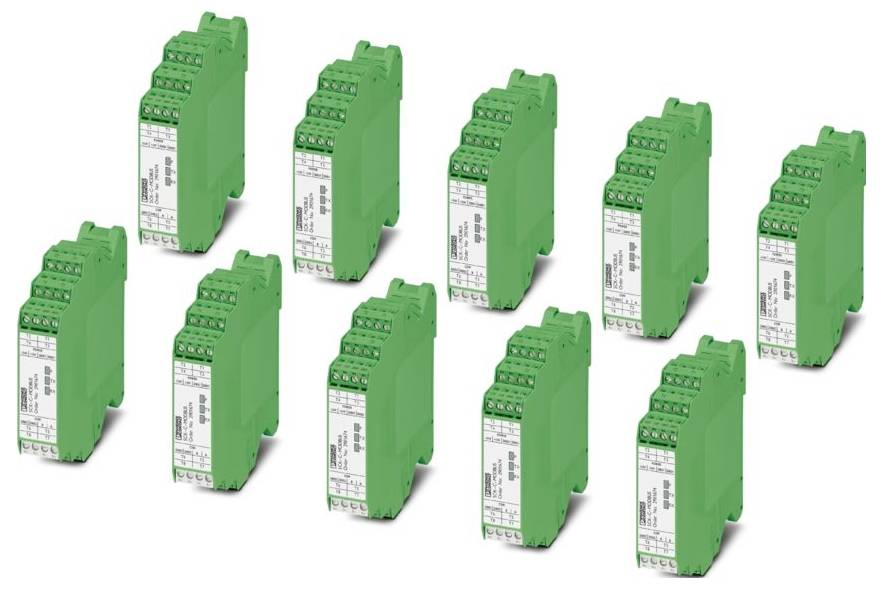

Phoenix Contact SCK-C-MODBUS-10PCS Monitorovací modul fotovoltaického řetězce
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Monitorovací modul fotovoltaického řetězce
Číslo výrobce
1084335
Rozm.
(š x v x h) 22.5 x 102 x 106 mm
Provozní napětí
24 V/DC
Obsah
1 ks
Datasheety: (PDF)
Celková cena (48 809,09 Kč / kus)
48 809,09 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: SOLARCHECK
- Typ připojení: šroubová svorka
- Utahovací moment: 0,5 Nm 0,6 Nm
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,5 mm
- Výška: 102 mm
- Hloubka: 106 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -20 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: EN 61010-1; EN 61010-2-30
- Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
- Způsob montáže: Nosná lišta: 35 mm; montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): ≤ 95 % (bez rozmrazování)
- Montážní poloha: libovolná
- Označení: 508
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,65 W.
- Přenosová délka: ≤ 1200 m
- Rozsah napájecího napětí: 21,6 v DC... napájení 18 - 30 V DC
- CE: CE
- Připojovací technika: 2, 3 vodiče
- Montážní pokyny: Vodorovně nebo svisle
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Rušivé vyzařování: Rušení
- Ochranné zapojení: Přepěťová ochrana | dioda 33 v Suppress
- Odolnost vůči rušení EN 61000-6-2
- Podporované protokoly: Proprietr
- Zakončovací odpor 180 Ω (není součástí dodávky)
- Napájení
- Maximální odběr proudu: 800 mA
- UL, USA: UL, USA
- Jmenovité napájecí napětí: 24 v DC, -10 % ... +25 %
- Příkon: 580 mW (24 v DC)
- Vlastní odběr proudu: 22 mA (typicky); 45 mA (max.)
- Sériová přenosová rychlost: 9,6 / 14,4 / 19,2 / 38,4 kbit/s.
- Data: Modbus/RTU: Data: Modbus/RTU
- Data: Datové rozhraní pro měřicí nebo doplňkový modul: Datové rozhraní pro měřicí nebo doplňkový modul
- Číslo výrobce
1084335
- Kategorie produktu
Monitorovací modul fotovoltaického řetězce
- Rozm.
(š x v x h) 22.5 x 102 x 106 mm
- Provozní napětí
24 V/DC
- Obsah
1 ks
- Šířka
22.5 mm
- V
102 mm
- Hloubka
106 mm
IP20
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563267 Phoenix Contact SCK-C-MODBUS-10PCS Monitorovací modul fotovoltaického řetězce
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563267 Phoenix Contact SCK-C-MODBUS-10PCS Monitorovací modul fotovoltaického řetězce
Popis
Komunikační modul SCK, pro záznam až 8 x SCK- měřicích modulů, RS-485 Modbus/RTU výstupu
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
