Name: Phoenix Contact SACC-MSX-8QO SH ETH SCO konektor akčního/snímacího členu , 1411043, piny: 8, 1 ks
Brand: Phoenix Contact
SKU: 2141023
Availability: BackOrder

Stříbrný kovový konektor s několika kolíky, často používaný pro průmyslové připojení.

Dva stříbrné konektory, jeden otevřený, druhý uzavřený. Slouží k propojení elektronických zařízení nebo kabelů.

Technický výkres konektoru, délka 58 mm, průměr M12, výškové kóty: 19 mm a 15 mm. Pohled z profilu s údaji.

Diagram kulaté zásuvky konektoru s osmi číslovanými kolíky, přičemž dva protilehlé kolíky jsou vždy naproti sobě.

Diagram znázorňuje montážní návod pro kabel. Vlevo: Odizolovat 5-6 mm. Vpravo: Zavést do pouzdra, utáhnout šrouby momentem 5 Nm.

1/5

Ilustrační obrázek

Kategorie produktu

konektor akčního/snímacího členu

Provedení

zástrčka, rovná

Norma zástrčky

ethernet

Strana připojení A

zástrčka M12, rovná

Počet pólů

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 379,00 Kč / kus)

1 379,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh signálu/Kategorie: Ethernet CAT6A (IEC 11801), 10 GBit/s
Normy a předpisy: M12 konektor IEC 61076-2-109
Izolační odpor: 100 MΩ
Cyklů: ≥ 100
Utahovací moment: M12-S rýhovanou
Stupeň znečištění: 3
Hořlavost podle UL 94: V0
Přepěťová kategorie: II
Materiál rukojeti: poniklovaný zinkový odlitek
Materiál s rýhovanou: poniklovaný zinkový odlitek
Materiál: těsnění NBR

Druh obalu: Piece

Typ: SACC-MSX-8QO SH ETH SCO

Kategorie produktu: konektor akčního/snímacího členu

Provedení: zástrčka, rovná

Norma zástrčky: ethernet

Strana připojení A: zástrčka M12, rovná

Počet pólů: 8

Jmenovité napětí: 48 V/AC

Jmenovitý proud: 0.5 A

Jmenovitý proud - filtr: 500 mA

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 19 mm

Připojení: IDC

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12

Kódování: Typ X

Materiál kontaktu: CuSn

Kontaktní plocha: Ni/Au

maximální průřez: 0.34 mm²

Průřez min: 0.14 mm²

: IP65

Vlastnosti: stíněný

Min. teplota: -40 °C

Max. teplota: +85 °C

Typ upevnění: šroubovací

Číslo výrobce: 1411043

Obsah: 1 ks

Ø kabelu do: 9.7 mm

Ø kabelu od: 5 mm

Průměr kabelu (rozsah): 5 - 9.7 mm

: Other

: 48 V

: ANO

: Other

: Zinc

: Other

: 85-85 °C

: V0

: Insulation displacement connection

: Nickel

: II

: 3

: Straight

: 0.34-0.34 mm²

: NE

: 0.5 A

: 100

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Norma zástrčky

Jmenovitý proud - filtr

Strana připojení A

Provedení

Typ upevnění

Počet pólů

Jmenovité napětí

Typ závitu, šířka připojení

Phoenix Contact SACC-MSX-8QO SH ETH SCO konektor akčního/snímacího členu , 1411043, piny: 8, 1 ks

Objednací číslo:2141023

Brzy k dispozici

Conrad Electronic

Tento produkt

ethernet

500 mA

zástrčka M12, rovná

zástrčka, rovná

šroubovací

48 V/AC

M12

Min.: 1

Násobky: 1

1 379,00 Kč^*

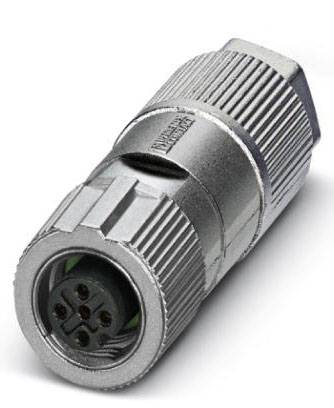

Phoenix Contact SACC-FS-5QO-0,75 SH SCO konektor akčního/snímacího členu , 1413992, piny: 5, 1 ks

Objednací číslo:2209201

Doručení: St 21. 10.

398 KsConrad Electronic

senzorika konektoru

4 A

zásuvka M12, rovná

zásuvka, rovná

šroubovací

48 V/AC

M12

Min.: 1

Násobky: 1

789,00 Kč^*

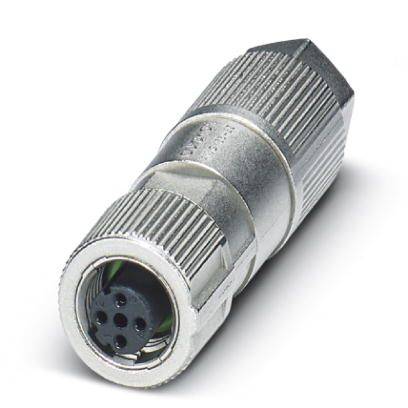

Phoenix Contact SACC-FSD-4QO SH ETH SCO konektor akčního/snímacího členu , 1411069, piny: 4, 1 ks

Objednací číslo:2209179

Doručení: Pá 23. 10.

Conrad Electronic

senzorika konektoru

4 A

zásuvka M12, rovná

zásuvka, rovná

48 V/AC

M12

Min.: 1

Násobky: 1

725,00 Kč^*

Phoenix Contact SACC-FSD-4QO SH PN SCO konektor akčního/snímacího členu , 1411071, piny: 4, 1 ks

Objednací číslo:2209180

Doručení: St 21. 10.

83 KsConrad Electronic

Profinet

4 A

zásuvka M12, rovná

zásuvka, rovná

šroubovací

48 V/AC

M12

Min.: 1

Násobky: 1

725,00 Kč^*

Phoenix Contact SACC-M12MSD-4CT-CM SH PN konektor akčního/snímacího členu , 1422846, piny: 4, 1 ks

Objednací číslo:2209239

Doručení: St 21. 10.

543 KsConrad Electronic

senzorika konektoru

4 A

zástrčka M12, rovná

zástrčka, rovná

šroubovací

48 V/AC

M12

Min.: 1

Násobky: 1

819,00 Kč^*

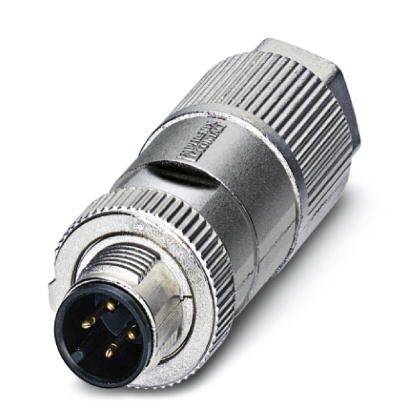

Phoenix Contact SACC-MS-4QO-0,75 SH SCO konektor akčního/snímacího členu , 1413993, piny: 4, 1 ks

Objednací číslo:2209202

Doručení: Pá 20. 11.

Conrad Electronic

4 A

zástrčka M12, rovná

zástrčka, rovná

šroubovací

250 V/AC

M12

Min.: 1

Násobky: 1

685,00 Kč^*

Phoenix Contact SACC-MS-5QO-0,75 SH SCO konektor akčního/snímacího členu , 1413991, piny: 5, 1 ks

Objednací číslo:2209200

Doručení: St 14. 10.

18 KsConrad Electronic

senzorika konektoru

4 A

zástrčka M12, rovná

zástrčka, rovná

šroubovací

48 V/AC

M12

Min.: 1

Násobky: 1

789,00 Kč^*

Phoenix Contact SACC-MS-8QO SH ETH SCO konektor akčního/snímacího členu , 1421679, piny: 8, 1 ks

Objednací číslo:2209235

Doručení: St 21. 10.

17 KsConrad Electronic

ethernet

2 A

zástrčka M12, rovná

zástrčka, rovná

šroubovací

48 V/AC

Min.: 1

Násobky: 1

1 225,00 Kč^*

Phoenix Contact SACC-MS-8QO-0,5 SH SCO konektor akčního/snímacího členu , 1414610, piny: 8, 1 ks

Objednací číslo:2209207

Doručení: St 14. 10.

35 KsConrad Electronic

2 A

zástrčka M12, rovná

zástrčka, rovná

šroubovací

30 V/AC

M12

Min.: 1

Násobky: 1

1 129,00 Kč^*

Phoenix Contact SACC-MSB-2QO SH PB SCO konektor akčního/snímacího členu , 1413931, piny: 2, 1 ks

Objednací číslo:2209199

Doručení: St 21. 10.

5 KsConrad Electronic

4 A

zástrčka M12, rovná

zástrčka, rovná

šroubovací

48 V/AC

Min.: 1

Násobky: 1

909,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141023 Phoenix Contact SACC-MSX-8QO SH ETH SCO konektor akčního/snímacího členu , 1411043, piny: 8, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141023 Phoenix Contact SACC-MSX-8QO SH ETH SCO konektor akčního/snímacího členu , 1411043, piny: 8, 1 ks

Popis

Bezpečné použití v prostoru díky vysoké typy ochrany. Flexibilní: konektory pro montáž na místě. Idc připojení: inovativní a časově úsporné adjustování bez použití vyroben z licna.

Tento text byl přeložen strojově.
