Name: Phoenix Contact SACB-4/ 8-PT QO 1175445 Box snímače/aktoru 1 ks Piece
Brand: Phoenix Contact
SKU: 3565311
Availability: InStock

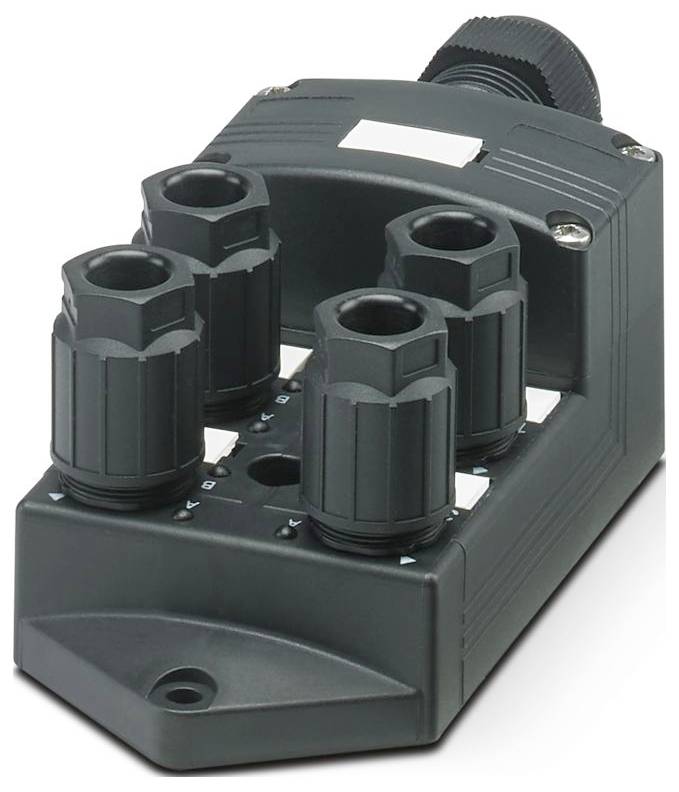

Phoenix Contact SACB-4/ 8-PT QO 1175445 Box snímače/aktoru 1 ks Piece-0

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

Box snímače/aktoru<br>

Počet signálních míst

Počet rozdělovačů

osazení

dvojité

Datasheety: (PDF)

Doručení: Po 19. 10.

53 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 409,09 Kč / kus)

1 409,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet pinů: 5
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 60 V DC
Typ připojení: Připojení Push In
Šířka: 58 mm
Výška: 45 mm
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PBT
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP65
Teplota okolí (provoz): -30 °C ... 80 °C; -5 °C... 50 °C (při konfekcionování)
Materiál těsnění: FKM
Délka: 131 mm
Materiál kontaktu: SN
Vnější průměr vodiče: 7 mm... 12 mm
Poznámka pro použití: Vodiče s 5 vodiči mají průřez připojení max. 0,5 mm²/ AWG 20
Připojení vodiče: Připojení vodiče
Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
LED: ne
Materiál kontaktu: Ocel/měď
Počet zásuvek: 4
Jmenovitý proud celkem: 10 A.
Proudová zatížitelnost na každé kolo max. 2 a
Proudová zatížitelnost na každý slot: 4 A.
Typ připojení senzor/aktor: QUICKON
Připojení: Přiřazení připojení
Slot/pól = barva žil nebo připojení: 1 / 4 (a) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (a) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (a) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (a) = 4 / 4 1-4; 4 / 2 (B) = 4 (+ 48 V) = UN;1-4 / 3 (0 V) = 0 V; 1-4 / 5 ( PE) = PE
Ukazatel stavu: ne
Materiál těsnění o-kroužku: FKM
Materiál držáku kontaktu: PA 6.6
Materiál kontaktu základního kabelu: Slitina CU
Materiál kontaktu základního kabelu: SN
Flexibilní přípojné signální vedení: 0,14 mm²... 0,5 mm²
Flexibilní zdroj napájení: 0,14 mm²... 0,5 mm²
Průřez vodiče AWG flexibilní: 26... 20
Průřez vodiče AWG napájení flexibilní: 26... 20
Délka odizolování signálového vedení 8 mm
Délka odizolování: 50 mm (hlavní vodič)
Utahovací moment ve víku: 0,35 Nm
Utahovací moment montážní šroub pro upevnění krytu: 0,5 Nm
Utahovací moment převlečná matice: 4 Nm
Materiál: ČISTÁ zalévací hmota
Materiál nosiče kontaktu na straně základního kabelu: PA 6.6 V0
Velikost klíče přesuvné matice: 16 mm
Izolační materiál žil: PVC/PE/PP/guma

Druh obalu: Piece

Kategorie produktu: Box snímače/aktoru

Počet signálních míst: 4

osazení: dvojité

Typ: SACB-4/ 8-PT QO

Hlavní vedení: Ano

Počet rozdělovačů: 4

Stavová kontrolka: bez LED

Druh signálu: Univerzální

Připojení: Push-in připojení pružinovou svorkou

Šířka: 58 mm

Délka: 131 mm

: IP65

Proudová zatížitelnost na každý slot: 4 A

Celkový proud (jednoduché napájení): 10 A

Max. teplota: 80 °C

Min. teplota: -30 °C

Max. průřez připojovacího vodiče: 0.75 mm²

Min. průřez připojovacího vodiče: 0.14 mm²

Druh připojení (rozdělovací boxy): přípojka QUICKON

Materiál pouzdra: PBT

počet kontaktů: 5

Číslo výrobce: 1175445

Obsah: 1 ks

Pólů: 5

V: 45 mm

Proudová zatížitelnost (celkem): 10 A

Proudová zatížitelnost na vstupní/výstupní signál: 2 A

Provozní napětí: 48 V

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Počet signálních míst

Počet rozdělovačů

Druh obalu

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Piece

Objednací číslo:3565886

Doručení: Po 19. 10.

5 KsConrad Electronic

Piece

Min.: 1

Násobky: 1

3 197,52 Kč^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single

Objednací číslo:3565909

Doručení: Po 19. 10.

70 KsConrad Electronic

Single

Min.: 1

Násobky: 1

1 665,29 Kč^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single

Objednací číslo:3565938

Doručení: Pá 23. 10.

Conrad Electronic

Single

Min.: 1

Násobky: 1

1 577,69 Kč^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Box snímače/aktoru 1 ks Piece

Objednací číslo:3566244

Není k dispozici

Conrad Electronic

Piece

Min.: 1

Násobky: 1

1 194,21 Kč^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Box snímače/aktoru rozdělovač M8 s plastovým závitem 50 ks

Objednací číslo:3568146

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

68 772,73 Kč^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Box snímače/aktoru 1 ks

Objednací číslo:3566160

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 536,36 Kč^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Box snímače/aktoru rozdělovač M8 s plastovým závitem 1 ks

Objednací číslo:3566165

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 833,88 Kč^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Box snímače/aktoru vícepólový rozvaděč 1 ks

Objednací číslo:3566168

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

2 772,73 Kč^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks

Objednací číslo:3566183

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

3 409,09 Kč^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Piece

Objednací číslo:3566143

Není k dispozici

Conrad Electronic

Piece

Min.: 1

Násobky: 1

3 941,32 Kč^*

Ke stažení

List technických údajů

List technických údajů 3565311 Phoenix Contact SACB-4/ 8-PT QO 1175445 Box snímače/aktoru 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3565311 Phoenix Contact SACB-4/ 8-PT QO 1175445 Box snímače/aktoru 1 ks Piece

Popis

Rozvodný box, typ připojení: QUICKON, 0,14 m²... 0,75 m², počet slotů: 4, počet pólů: 5, umístění zástrčky: Dvojitý, ukazatel stavu: ne, univerzální; připojení základního vedení: Push-In konektor 180°, stínění: ne, při připojení 5 vodičů lze připojit max. 0,5 m²
