Ilustrační obrázek

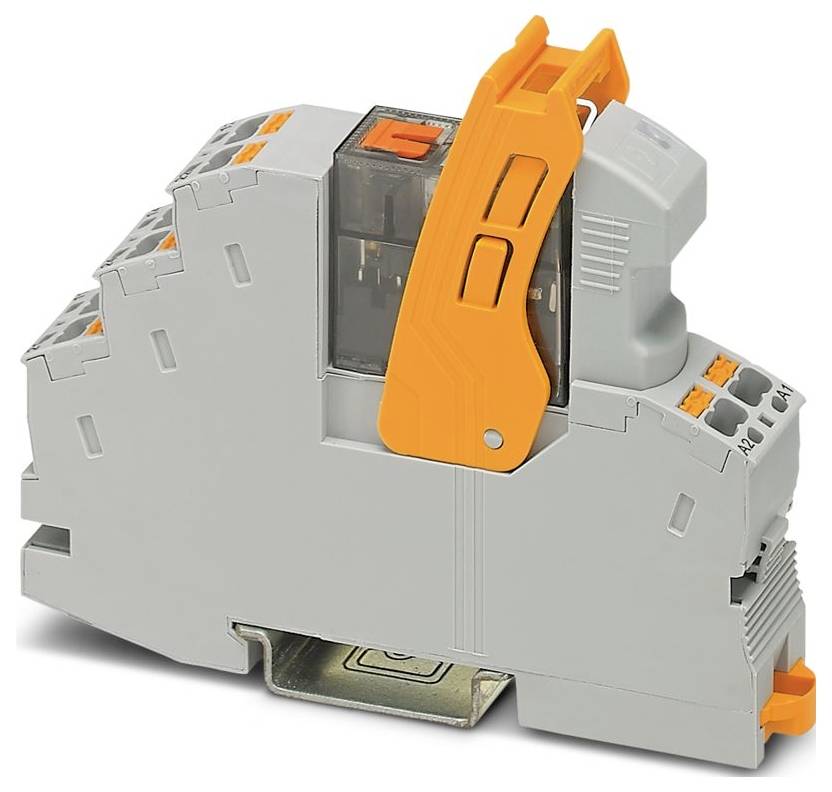

Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relé modul 1 přepínací kontakt Single 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
Relé modul
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-120AC/1X21MS
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
362,81 Kč
3
5% = 53,97 Kč
344,82 Kč
5
7% = 125,90 Kč
337,63 Kč
10
9% = 317,40 Kč
331,07 Kč
25
10% = 884,25 Kč
327,44 Kč
50
11% = 2 070,00 Kč
321,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (362,81 Kč / kus)
362,81 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
- Šířka: 16 mm
- Výška: 96 mm
- Hloubka: 75 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 50 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,84 W.
- Průměr: 3,2 mm
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 96 v AC... 132 V AC (20 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Ochranné zapojení: varistor
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Použití: Univerzální; ruční spínač
- Vyvrtaný otvor
- Spínací proud maximálně: 32 a (20 ms, spínací kontakt)
- Izolace: Bezpečné oddělení vstupu od výstupu; základní izolace mezi měniči
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 20.01.2026
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 120 V AC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 7 mA
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 1 přepínací kontakt
- Trvalý mezní proud: 8 a (viz diagram)
- Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
- Jmenovité izolační napětí: 250 v AC
- Jmenovité rázové napětí: 6 kV (vstup / výstup); 4 kV (mezi měniči)
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh krytí (relé): RT II (relé)
- Spínání: Spínání
- Životnost - mechanické měření: Cca 5x 106 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy typická: 4 ms... 10 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 12 v (10 mA)
- Spínací proud minimální: 10 mA (12 v)
- VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC) ; 66 W (220 V DC); 2500 VA (250 V AC)
- Spínací výkon: Minimální: 120 mW
- Životnost elektrických: Viz diagram
- Síťová frekvence 50/60 Hz
- Obvyklé vypínací rozsah: 3 ms... 20 ms
- Napětí cívky: 120 v AC
- Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 3 a / 250 v (spínací kontakt); DC13, 2 a / 24 v (spínací kontakt)
- Druh obalu
Single
- Kategorie produktu
Relé modul
- Typ
RIF-1-RPT-LV-120AC/1X21MS
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
96 V/AC
- Řídicí napětí (max.)
132 V/AC
- Reakční doba
10 ms
- Čas rozpadu
20 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
2500 VA
- Vlastnosti
s LED diodou
S úchytným třmenem
Se zkušebním tlačítkem
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hloubka
75 mm
- Šířka
16 mm
- V
96 mm
- Rozm.
(š x v x h) 16 x 96 x 75 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relé modul 1 přepínací kontakt Single 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580204 Phoenix Contact RIF-1-RPT-LV-120AC/1X21MS Relé modul 1 přepínací kontakt Single 1 ks
Popis
Předmontovaný modul relé s připojením Push-In, se skládá z: Patice pro relé, držáku pro odolné relé, odrušovacího modulu a výkonového relé s testovacím tlačítkem a integrované stavové LED diody. Provedení kontaktu: 1 přepínací kontakt. Vstupní napětí: 120 V/AC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
