Name: Phoenix Contact RAD-RS485-IFS Konvertor rozhraní RS-485, výstupy Počet výstupů: 1 x, 30.5 V/DC
Brand: Phoenix Contact
SKU: 2209814
Availability: BackOrder

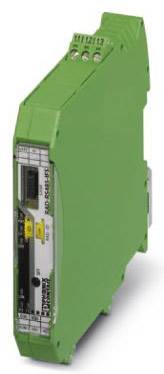

Zelená, štíhlá elektronická součástka s několika přípojkami, pravděpodobně modul pro řídící techniku nebo zpracování signálů.

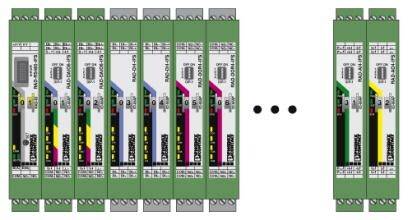

Řada devíti zelených zásuvných modulů v rozvaděči, částečně očíslovaných od '0' do '8', s konektory nahoře a dole.

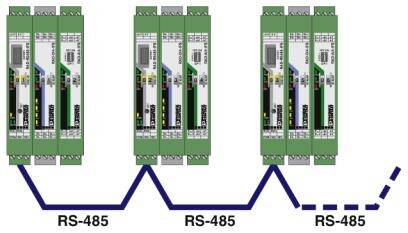

Diagram tří zařízení RS-485 zapojených v sérii, propojených modrými kabely. Popis: RS-485.

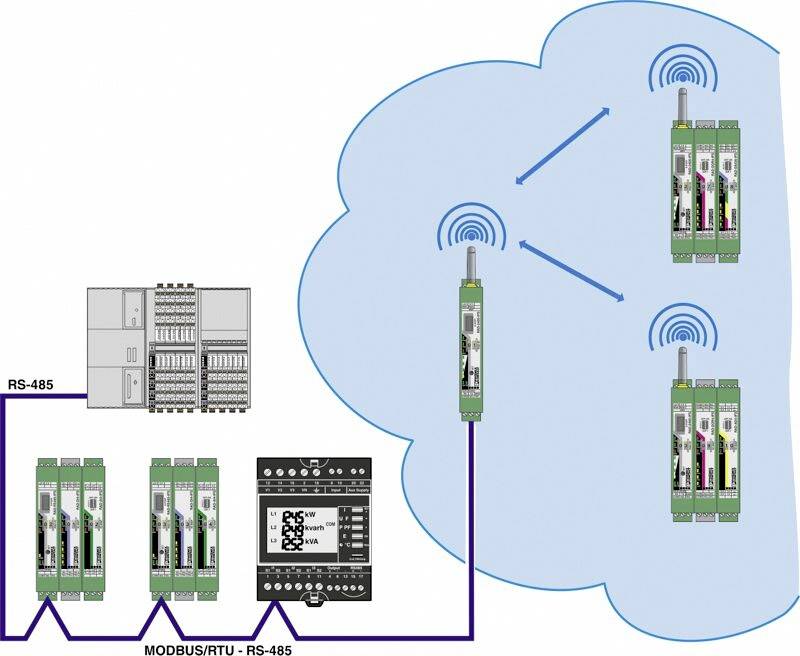

Diagram znázorňuje komunikační systém s RS-485 a MODBUS/RTU pro zařízení. Připojení k rádiovým modulům, které komunikují v cloudu.

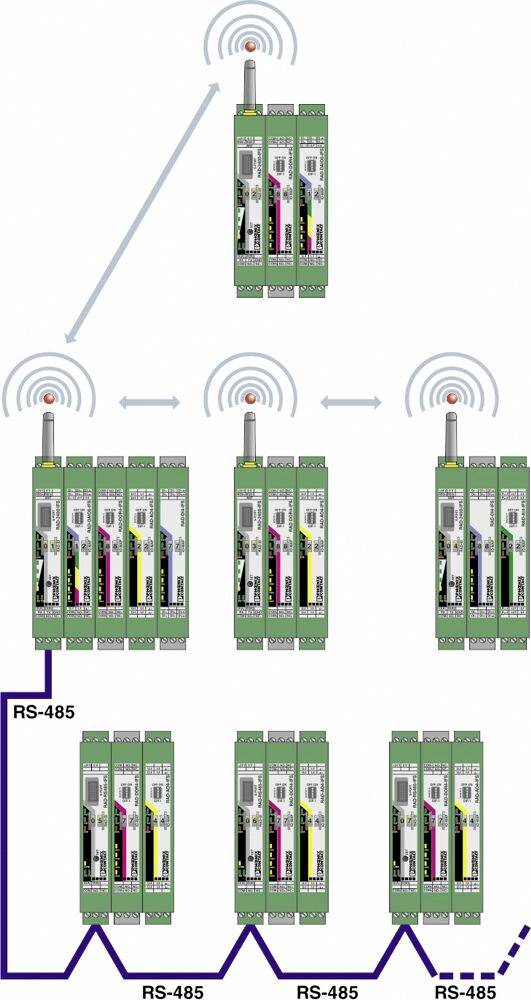

Diagram sítě zařízení s bezdrátovou komunikací a připojením RS-485 ve třech úrovních, znázorňující tok dat.

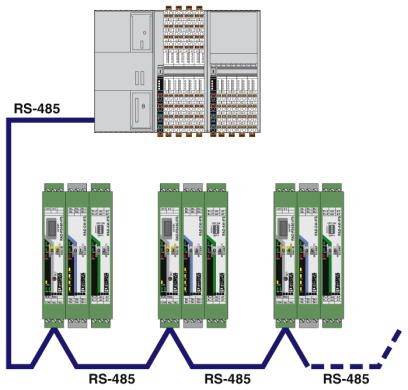

Diagram sítě RS-485: Hlavní zařízení se sériově propojuje se čtyřmi podřízenými zařízeními v topologii řetězového zapojení.

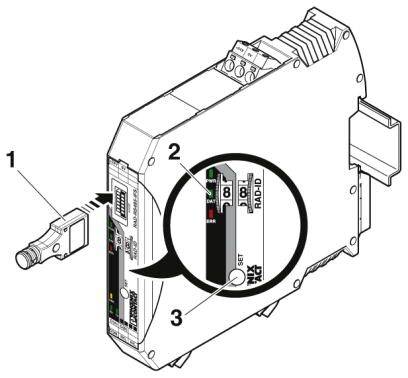

Diagram znázorňuje zapojení a nastavení elektrického zařízení. Hlavní charakteristiky tvoří přípojka (1) a otočné přepínače (2) pro nastavení.

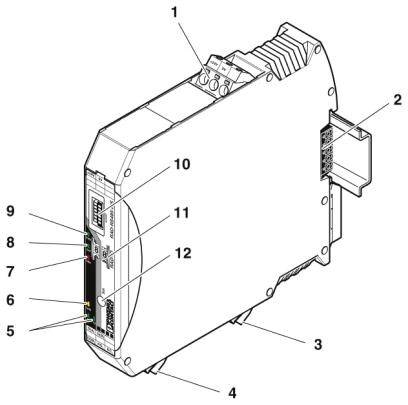

Technický výkres elektrického zařízení s označenými komponenty: 1. Vstup, 2. Držák, 3-12. Konektory a indikátory.

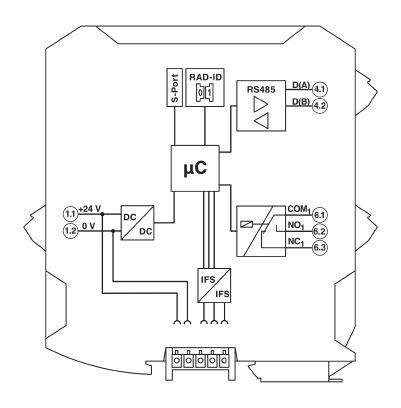

Elektrické schéma znázorňuje zapojení zařízení s připojovacími body pro RS485, napájecí napětí (+24V, 0V) a ovládací vodiče (COM, NO, NC).

1/9

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 990,91 Kč / kus)

10 990,91 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Okolní teplota (skladování/přepravní): -40 °C ... 85 °C
hloubka: 114,5 mm
přípustná vlhkost vzduchu (provozní): 20 % ... 85 %
nadmořská výška: 2000 m
stupeň krytí: IP20
materiál krytu: PA 6.6-FR
průřez vodiče flexibilní: max. 2,5 mm²
průřez vodiče flexibilní min.: 0,2 mm²
průřez vodiče AWG: max. 14
průřez vodiče AWG min.: 24
připojení: zásuvná šroubová svorka COMBICON:šroubové připojení:S-portu (zásuvka)
přenos délka: ≤ 1200 m
stupeň znečištění: 2
přepěťová kategorie: II
pevný průřez vodiče: max. 2,5 mm²
průřez vodiče pevný min.: 0,2 mm²
připojovací technika: 2vodičová
rychlost přenosu dat: 300 bit/s / 600 bit/s / 1,2 kBit/s / 2,4 kBit/s / 4,8 kBit/s / 9,6 kBit/s / 19,2 kBit/s / 38,4 kBit/s / 57,6 kBit/s / 93,75 kBit/s / 115,2 kBit/s (nastavení z výroby: 19,2/8/E/1)

Kategorie produktu: Konvertor rozhraní

Rozhraní: RS-485

Typ: RAD-RS485-IFS

Provozní napětí: 30.5 V/DC

Max. provozní teplota: +70 °C

Min. provozní teplota: -40 °C

Provozní teplota: -40 do +70 °C

Počet výstupů: 1 x

Rozm.: (š x v) 17.5 mm x 113 mm

Max. odběr proudu: 65 mA

V: 113 mm

Šířka: 17.5 mm

Číslo výrobce: 2702184

Rozhraní: Rozhraní RS-485
Konfigurační rozhraní

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209814 Phoenix Contact RAD-RS485-IFS Konvertor rozhraní RS-485, výstupy Počet výstupů: 1 x, 30.5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209814 Phoenix Contact RAD-RS485-IFS Konvertor rozhraní RS-485, výstupy Počet výstupů: 1 x, 30.5 V/DC

Popis

Vícebodové multiplexeru pro I/O signály. Až 99 Busstationen v síti. Rychlé a snadné zprovoznění bez programování. Lze kombinovat s rádiem line bezdrátových modulů. Modulární lze rozšířit pomocí až 32 I/O rozšiřující modulů. Rozšířený teplotní rozsah -40 °C ... +70 °C.

Tento text byl přeložen strojově.
