Name: Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací kontakt 10 ks
Brand: Phoenix Contact
SKU: 3580387
Availability: BackOrder

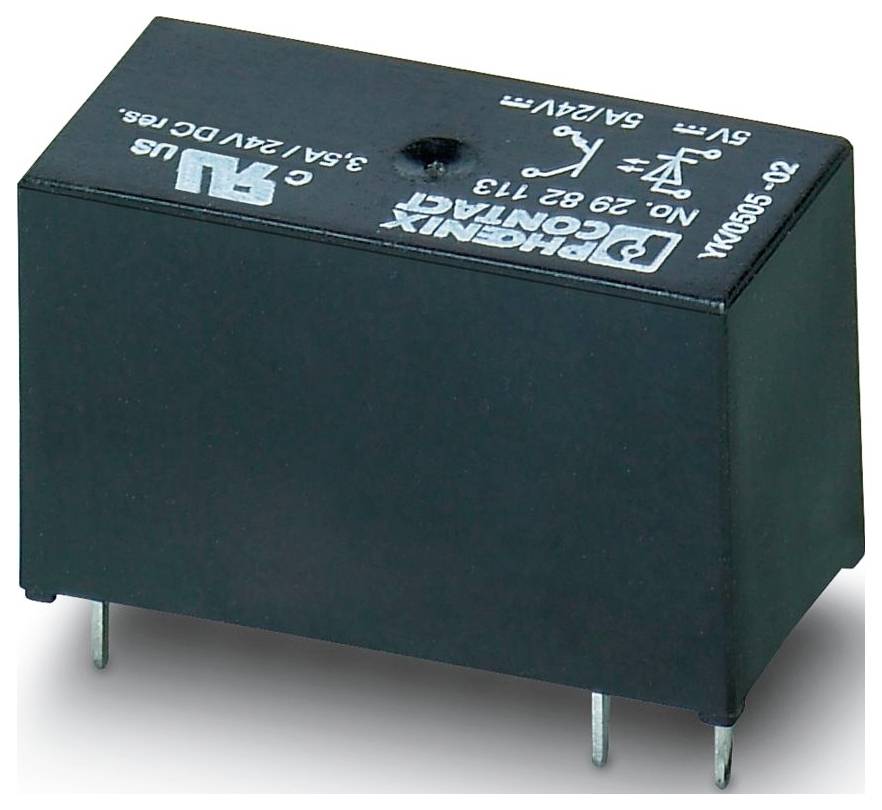

Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací kontakt 10 ks-0

Ilustrační obrázek

Kategorie produktu

polovodičové relé

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

33 V/DC

Typ

OPT- 5DC/ 24DC/ 5

Řídicí napětí (min.)

4 V/DC

Datasheety: (PDF)

Doručení: Po 19. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (6 500,00 Kč / kus)

6 500,00 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Šířka: 12,7 mm
Výška: 29 mm
Hloubka: 15,7 mm
Barva: černá (RAL 9005)
Okolní podmínky: Okolní podmínky
Druh ochrany: RT III
Teplota okolí (provoz): -25 °C ... 60 °C
Teplota okolí (skladování/přeprava): -25 °C... 70 °C
Normy/předpisy: IEC 60664;EN 50178
Kategorie přepětí: III
Stupeň znečištění: 2
Montážní poloha: libovolná
Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
Maximální ztrátový výkon při jmenovitých podmínkách: 0,05 W.
Provozní režim: 100 % ED
Rozsah vstupního napětí: 4 v DC... 6 V DC
Obvyklá doba zapnutí: 10 µs
Montážní pokyny: Stohovatelné bez vzdáleností
Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; ochrana proti přepětí
Test znečištění: Test výfukových plynů
Rozsah výstupního napětí: 3 v DC... 33 V DC
Spínací proud max. 15 a (10 ms)
Izolační vlastnosti: Normy / ustanovení: Izolační vlastnosti: Normy / předpisy
Izolace: Základní izolace
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 05.09.2025
Zkušební napětí (vstup / výstup): 2,5 kV (50 Hz , 1 min., vstup/výstup)
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 5 V DC
Rozsah vstupního napětí vztažený k UN: 0,8... 1,2
Spínací práh „0“ signál vztažený na un: 0,15
Práh sepnutí „1“ signál vztažený na un: 0,5
Typický vstupní proud při un: 9 mA
Obvyklá doba vypnutí: 400 µs
Přenosová frekvence: 300 Hz
Typ kontaktu: 1 spínací kontakt
Typ digitálního výstupu: Elektronický
Trvalý mezní proud: 5 a (viz křivka snižování výkonu)
Pokles napětí při max. Trvalý mezní proud: ≤ 200 mV
Výstupní obvod: Dvouvodičový, bez masírování
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
Normy / předpisy: Normy / předpisy
Jmenovité izolační napětí: 100 v DC
Jmenovité výstupní napětí 24 v DC
Omezovač přepětí > 33 v DC

Kategorie produktu: polovodičové relé

Typ: OPT- 5DC/ 24DC/ 5

Řídicí napětí (min.): 4 V/DC

Řídicí napětí (max.): 6 V/DC

Reakční doba: 10 µs

Čas rozpadu: 400 µs

Typ kontaktu: 1 spínací kontakt

Spínací napětí (max.): 33 V/DC

Vlastnosti: S diodou s pólovou ochranou

: RT III

Max. teplota: 60 °C

Min. teplota: -25 °C

Hloubka: 15.7 mm

Délka: 15.7 mm

Šířka: 12.7 mm

V: 29 mm

Rozm.: (d x š x v) 15.7 x 12.7 x 29 mm

Obsah: 10 ks

Vstupní napětí: 4-6 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací kontakt 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3580387 Phoenix Contact OPT- 5DC/ 24DC/ 5 polovodičové relé 1 spínací kontakt 10 ks

Popis

Zásuvné miniaturní Solid State relé, výkonné Solid State relé, 1 spínací kontakt, vstup: 5 v DC, výstup: 3-33 v DC / 5 a
