Name: Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Zdroj s konstantním napětím 1 ks
Brand: Phoenix Contact
SKU: 3562023
Availability: InStock

Zdroj napájení pro senzory Phoenix Contact se specifikacemi, model MINI MCR-2-PS-24-24-12-PT, určený pro průmyslovou automatizaci.

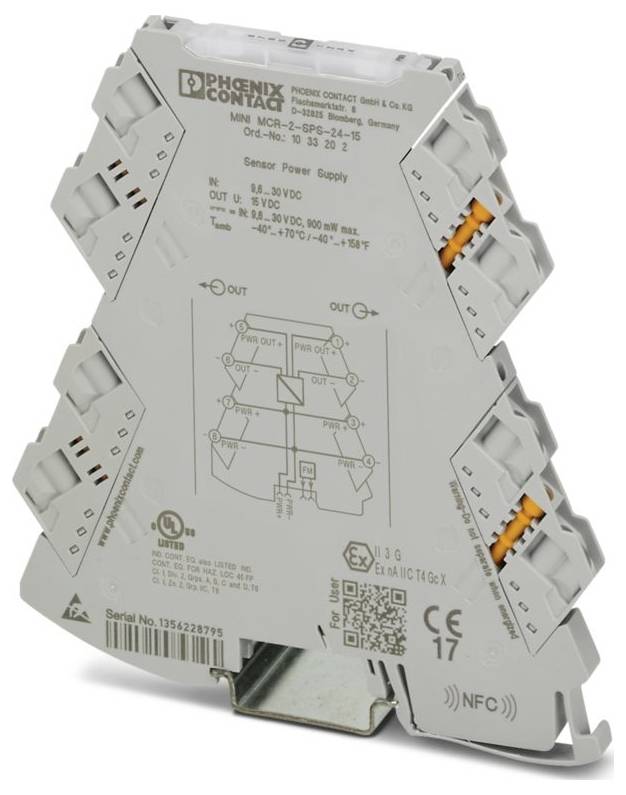

Ilustrační obrázek

Kategorie produktu

Zdroj s konstantním napětím

Typ

MINI MCR-2-SPS-24-15-PT

Rozm.

(d x š x v) 119.2 x 6.2 x 109.81 mm

Připojení

Push-in připojení pružinovou svorkou

Výstupní signál (napětí)

15 V

Datasheety: (PDF)

Doručení: Po 19. 10.

17 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 417,36 Kč / kus)

2 417,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MINI Analog pro
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,14 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 m² (s dutinkou); 0,14 m²... 2,5 m² (bez dutinky)
Průřez vodiče AWG: 24... 12 (pružný)
Šířka: 6,2 mm
Výška: 109,81 mm
Hloubka: 119,2 mm
Barva: Šedá (RAL 7042)
Materiál pouzdra: PBT
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP20 (není hodnoceno UL)
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: GB/T 3836.1; GB/T 3836.3
Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Délka odizolování: 10 mm
Montážní poloha: libovolná
ATEX: NORMA ATEX
IECEx: IECEx
Označení UL 508 listed; třída I, div. 2, GROUPS A, B, C, D T6; TŘÍDA I, zóna 2, skupina IIC T6
UL, USA/Kanada: UL, USA/Kanada
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22: HL 1 - HL 2
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23: HL 1 - HL 2
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24: HL 1 - HL 2
Rozsah napájecího napětí: 9,6 v DC... 30 v DC (pro přemostění napájecího napětí lze použít konektor sběrnice pro nosné lišty ME (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, obj. Č. 2869728), zacvaknutelný na nosnou lištu 35 mm podle EN 60715)
CE: CE
Certifikát: DNV GL TAA000021E Rev. 1
Montážní poznámka: Pro přemostění napájecího napětí lze použít sběrnicovou lištu DIN, zacvaknout na lištu 35 mm podle EN 60715.
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Rušivé vyzařování: Rušení
Loďařský průmysl: Loďařský průmysl
Odolnost vůči rušení EN 61000-6-2
Zobrazení stavu: Zelená LED dioda (napájecí napětí)
Galvanické oddělení vstupu a výstupu: Ano
Napájení
Typický odběr proudu: < 38,2 mA < (24 v); 79,8 mA (12 v)
Zkratový proud > 35 mA
Omezení použití: Omezení použití
EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
Výstupní proud ≤ 30 mA
Izolace: Zesílená izolace
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: B
HUMIDITY: B
Vibrace: A
EMC: A
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 300 v eff
Zkušební napětí: 3 kV AC (50 Hz, 60 s)
CCC / Čína-EX: CCC / Čína-EX
GB standard: GB standard
Galvanické oddělení: Galvanické oddělení
Teplotní koeficient maximálně: < 0,01 %/k
Maximální přenosová chyba: ≤ 0,4 % (z konečné hodnoty)
Příkon: < 900 mW (9,6 v DC)
Napájecí napětí přenosu: 15 V.
Signál: Napětí: Signál: Napětí
Vstupní signál napětí: 9,6 v DC... napájení 18 - 30 V DC
EX-Installation (EPL): GC; div. 2
Galvanické oddělení vstup/výstup/napájení IEC/EN 61010-1: Galvanické oddělení vstupu/výstupu/napájení IEC/EN 61010-1
Výstupní signál napětí maximálně: 15 v DC
Výstupní napětí při přerušení vodiče: 15 V.
Zvlnění: < 20 mVss (600 Ω)

Typ: MINI MCR-2-SPS-24-15-PT

Kategorie produktu: Zdroj s konstantním napětím

Rozm.: (d x š x v) 119.2 x 6.2 x 109.81 mm

Připojení: Push-in připojení pružinovou svorkou

Výstupní signál (napětí): 15 V

Výstupní signál (proud): ≤ 30 mA

Vstupní signál (napětí): 9.6 V DC ... 30 V DC

Obsah: 1 ks

Šířka: 6.2 mm

V: 109.81 mm

Délka: 119.2 mm

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Napájecí napětí (num.): 30 V/DC

Napájecí napětí U(B): 9.6 V DC ... 30 V DC

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.14 mm²

Průřez pevný (min.): 0.2 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Zdroj s konstantním napětím 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Zdroj s konstantním napětím 1 ks

Popis

Zdroj konstantního napětí se zásuvnou připojovací technikou pro vytvoření velmi přesného konstantního napětí 15 v a pro napájení senzorů bez vlastního napájení. Připojení Push In.
